如何做好电热水器的配电安全装置

时间:2019-01-02 13:11来源:未知 作者:admin 点击:
因为即使你对电热水器的 配电 不管有多少重、多少种 安全 保护、即使电热水器生产企业宣称的什么什么安全保护功能都有故障失效的时候,不然的话就不需要 维修 电工 、电热水器生

因为即使你对电热水器的配电不管有多少重、多少种安全保护、即使电热水器生产企业宣称的什么什么安全保护功能都有故障失效的时候,不然的话就不需要维修电工、电热水器生产企业就不需要售后服务了对吗?
因此我认为;要做到万无一失安全使用电热水器唯一的做法是把水加热后断电使用(即热式电热水器用容器放足热水再断电使用)。
特别是居民小区三相五线配电的用户其保护接地(零)线是共用的,如果因共用保护接地(零)线源故障断路、又有其它用户有带金属外壳的电器故障漏电、恰巧该用户的漏电断路器又故障失效、此时就会致使整个居民小区配电网的保护接地(零)线都带上危险电压的了,即是说;整个居民小区各用户的三极插座上的接地极都是带电的、因此凡是插接在三极插座的电器其金属外壳都带上危险电压。这样的故障漏电其它各用户的不管是什么保护装置都不能够断开这样的故障漏电是最最危险的。
虽然此类故障极小出现、但也曾经报道过,就是因为此类故障有人使用电热水器触电、家人即时发现马上断开家里的电源总开关也不能断开这样的漏电电源而死亡。因此即使断电使电热水器也应该是把电热水器的电源插头与电源插座分离才能保障安全(即保护接地线也分离)。生命只有一次、一切侥幸心理都是不可取的,所以我再认为;能做到避免的都应该尽可能避免才是正确的做法。

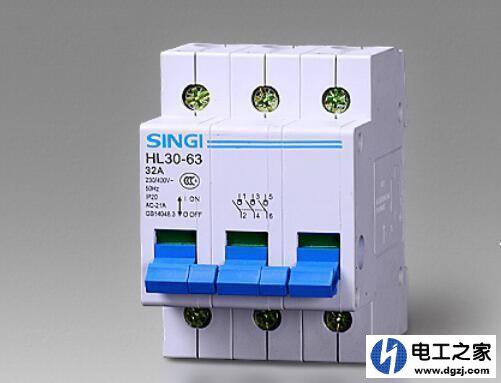

但是每次使用电热水器都要拔下电源插头事实上是较为麻烦,为了避免这样的麻烦可以雇请专业电工在电热水器电源插座前端安装一个匹配电热水器功率脱扣电流值的三极断路器来控制电热水器的电源插座、当需要使用电热水器淋浴时只需把三极断路器扳下就是等于相线、零线、保护接地(零)线都断开保障安全。需要电热水器加热时再把三极断路器推上就可以了。三极断路器如下图;
如何做好电热水器的配电安全装置

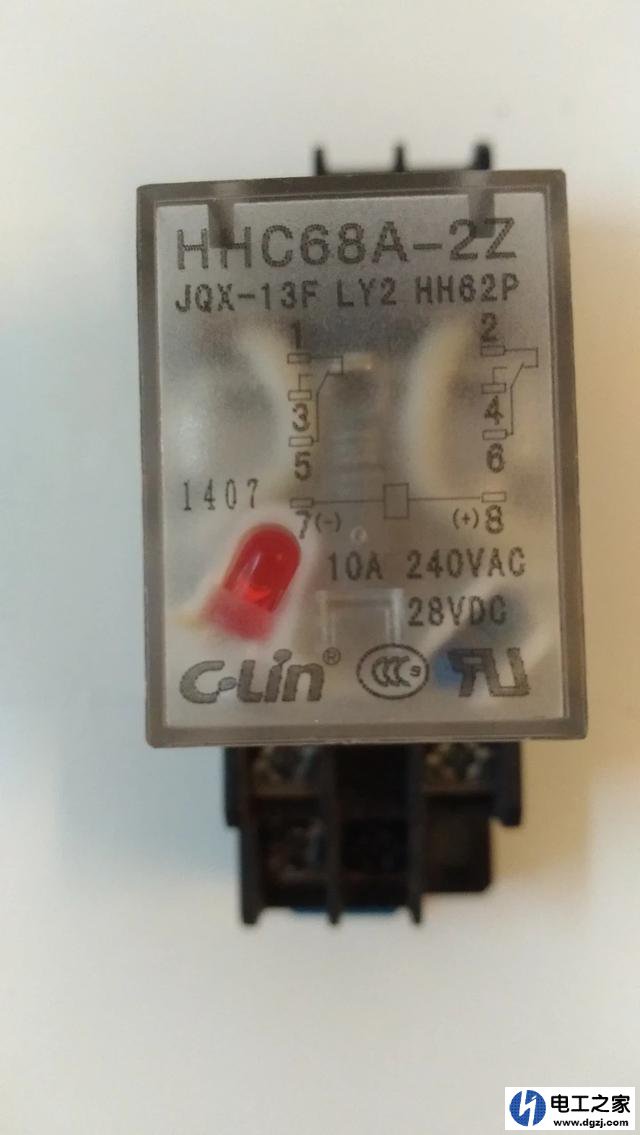

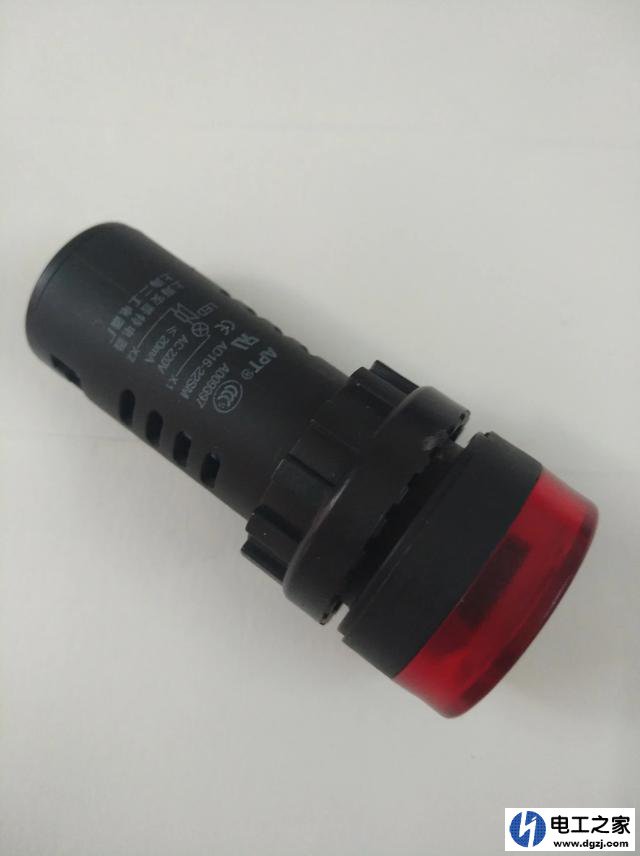

为了防止共用保护接地(零)线源断路故障带电,建议小区物业值班室安装一个保护接地(零)线源断路声光报警器,该声光报警器十分单可靠、一旦出现故障即时断电修复防止悲剧发生。该声光报警器只需一个220V工作电压吸引线圈的小型中间继电器、一个220V工作电压的声光蜂鸣器,其实物与接线图如下;
如何做好电热水器的配电安全装置
如何做好电热水器的配电安全装置
如何做好电热水器的配电安全装置

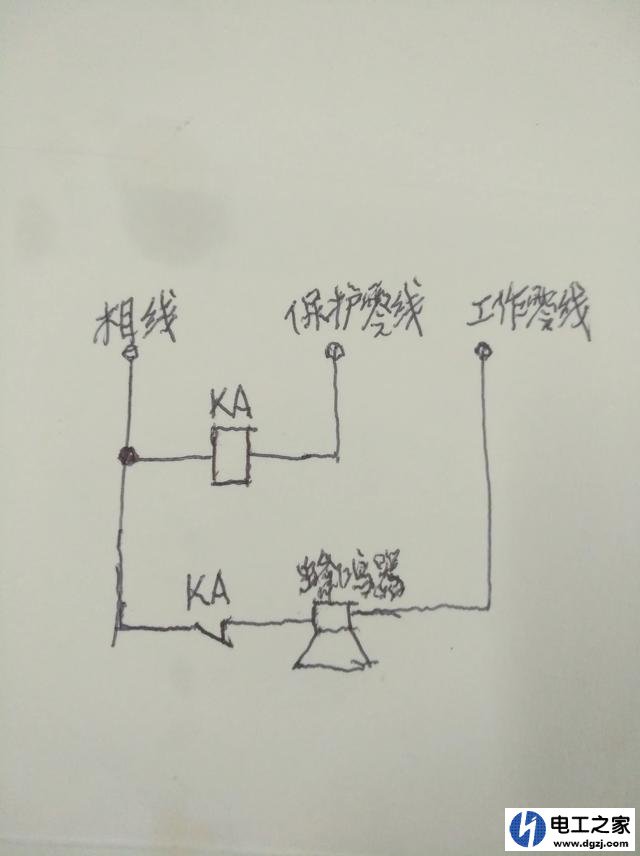

保护接地(零)线源断路声光报警器接线图其工作原理是;中间继电器KA的吸引线圈并接于相线与保护接地(零)线之间、中间继电器KA的常闭触点与声光蜂鸣器串接后再并接于相线与工作零线之间就完事了,其工作原理是当保护接地(零)线正常时,小型中间继电器KA的吸引线圈得电吸合、其常闭触点同时断开声光蜂鸣器电源不工作、当保护接地(零)线断路时、中间继电器KA吸引线圈失电、其常闭触点恢复接通声光蜂鸣器电源得电工作发出声光报警。
