精装水电的看图步骤如下。
首先看施工说明。

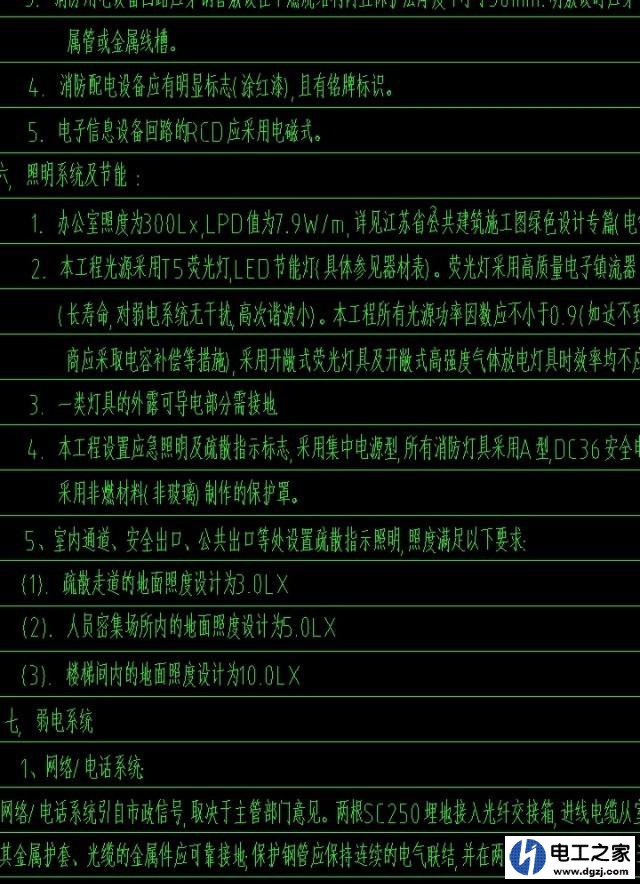

施工说明上，会对管道的材质，执行的相关国家规范，线管穿线的根数，相关的图识图标，防火的等级等等各方面做出明确的要求。
第二步，水电路部分的系统图。

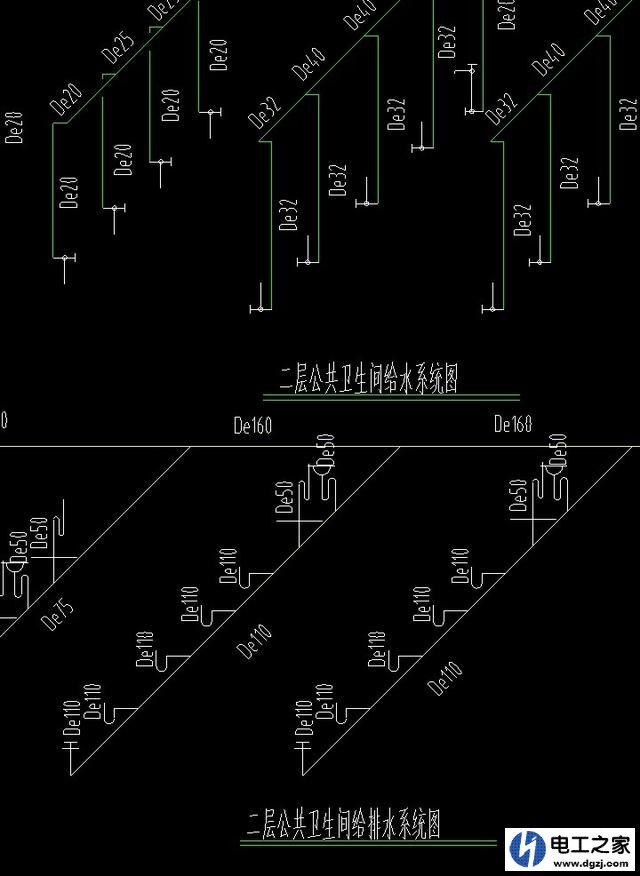

给排水系统图。

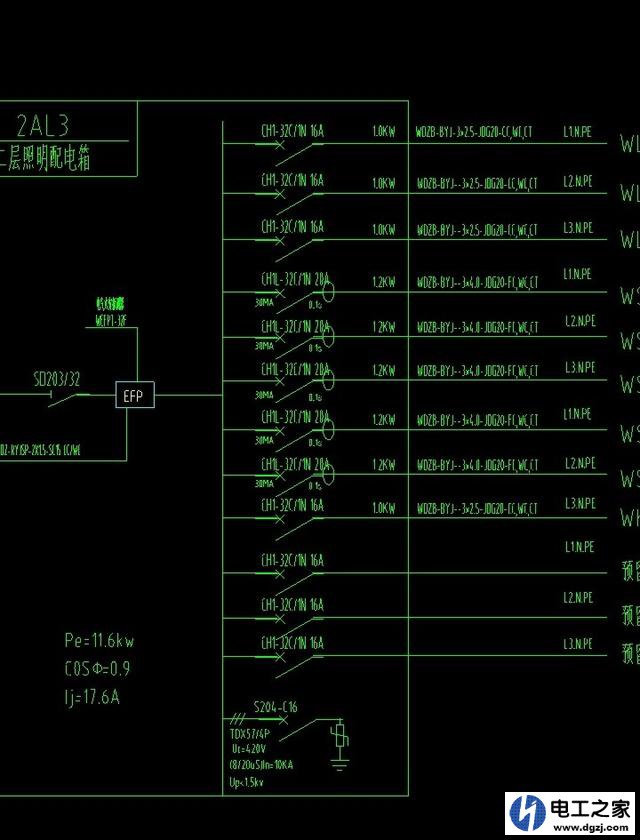

电路系统图。
系统图，对水路或者电路使用管路的大小;敷设的方式;电线大小;设计功率的大小;配电箱的具体配置;给水引自哪里;排水排至哪里等等都有明确的规定。
第三步，结合平面索引图，搞清楚顶面地面平面图，以及立面图。

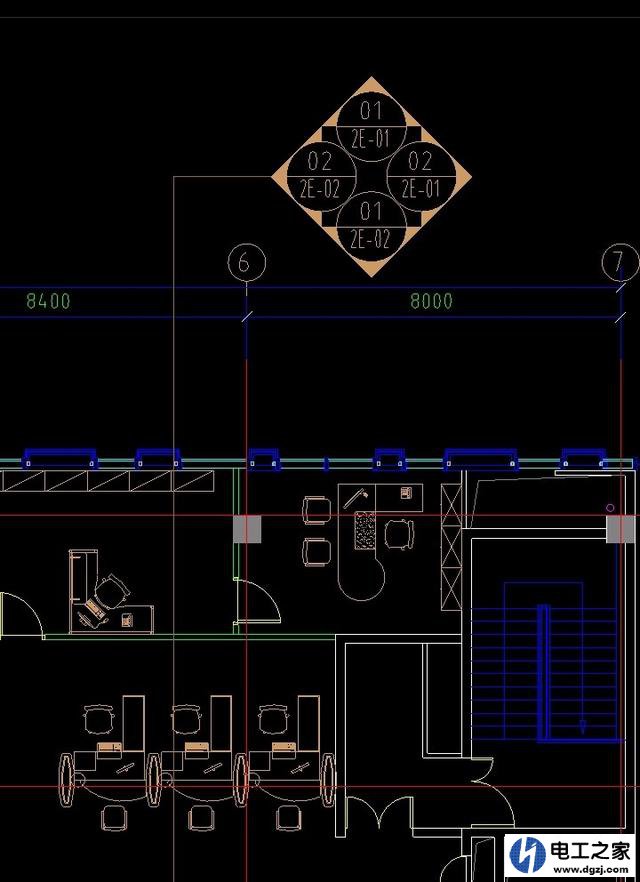

平面索引图。

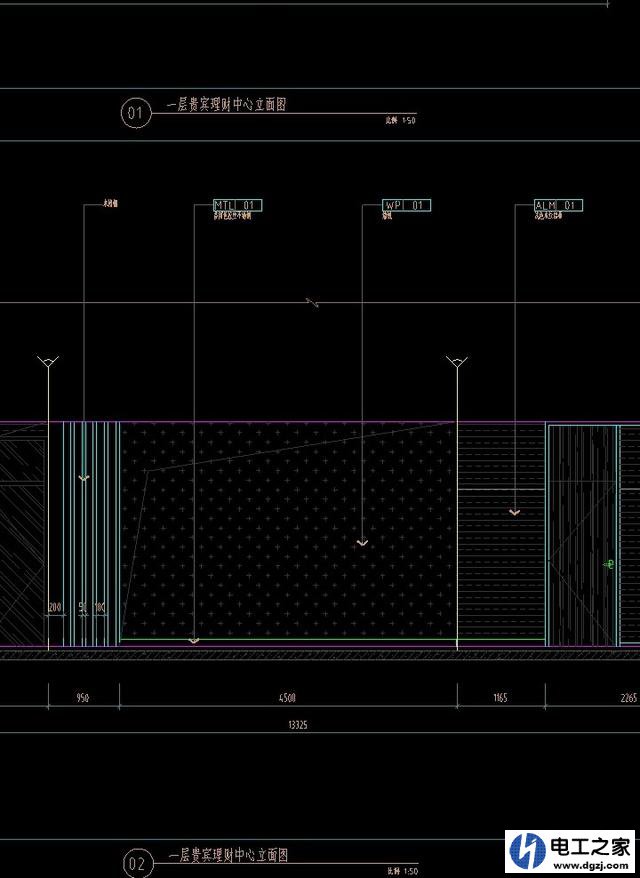

立面图。
平面索引图的箭头，指向的是某个墙面造型，根据平面索引图的箭头，可找到相对应墙面的具体布置。
仔细审图，查找顶面灯具，墙面开关插座，与顶面和地面相冲突之处，并上报项目部，指正图纸的不足之处。
第四步，根据立面分项图等，仔细审核节点图

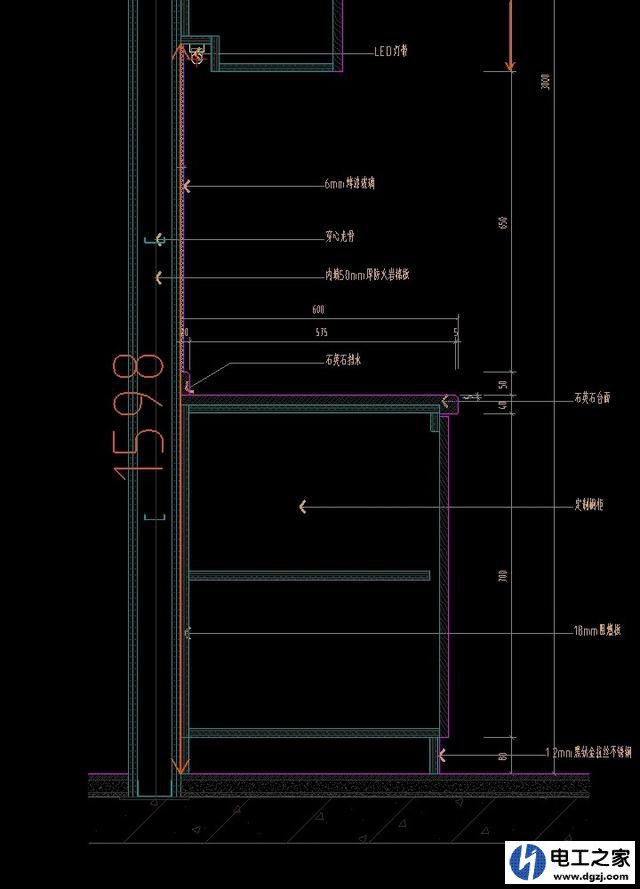

有些造型上面的灯具或开关插座的具体尺寸，在以上几份图纸上是无法显示的，要配合具体的节点图，大样图等图纸来实现精准定位。
精装水电工，必须把所有的图全面吃透，否则一定会发现漏项或者定位不准的情况
