家装家用电器电线的选择

时间:2018-12-13 20:59来源:未知 作者:admin 点击:
首先 总线 (就是从户外接到 电表 的这段线),这根线要大点,最好十个平方,因为室内所有 用电 都从这里开始,太小的怕承受不了。 接下来就是室内的了,一般照明的有1.5到2个平方就

首先总线(就是从户外接到电表的这段线),这根线要大点,最好十个平方,因为室内所有用电都从这里开始,太小的怕承受不了。
家装家用电器电线的选择
接下来就是室内的了,一般照明的有1.5到2个平方就可以了,我家就是用的1.5个平方的;家用电器一类(电视机、电脑、电冰箱等)这些2个平方就可以了;二类(空调、饮水机、电饭煲、微波炉、淋浴的浴霸、电热水器等),这些用电设备要求高些,至少要4个平方或以上,我家用的就是四个平方的线。
家装家用电器电线的选择
其中空调、微波炉、浴霸、电热水器等这些用电量比较大的设备走线的时候最好是单独布线,否则同时用起来还是会导致可能跳闸、走火等不安全问题。
我们在选择电线的时候,一定要买口碑好的国标线,这样的电线既安全同时又有保障,可以放心使用。以上这些只是我们家(自建房)的布线情况,具体情情况可以问装修公司或者水电工

负荷计算电线线径选择不是计算出来,而是按照国家标准规范,通过家用电器的电流额定值、线缆材质、敷设方式等查表得出。我看其它回答过于繁琐且阐述没有重点,以下就家装线缆按照穿管敷设方式选择线径的办法总结如下(以下按照进户电压为~220V,住在面积为61~100平方米说明):
住宅电气设计标准:①按照安全、冗余及线缆敷设规范规定,国内普通住宅设计按照单相三线制(零、火、地,除照明外);②室内照明、插座用电或主要电气设备应独立敷设回路;③线缆采用单股铜质国标线缆;④空开、线缆规格选用按照计算值的上一系列等级选用;⑤现国家设计规范中家庭负荷按照面积计算,共分7种住宅面积等级(50平方以下4kW、61~100平方6kW、161平方以上10kW等),此标准是考虑国人电气化程度、中期家庭用电发展等因素。
进户线及空开选择:如果你的房屋面积61~100平方就需要按照6kW计算,进户电线至少选择6平方线缆(国标线)。而对于自建、电气化程度高或特殊需求,需将所有房间照明、空调、热水器等电气额定电流汇总,然后按照电流选择高一级的空开和线缆规格的等级即可。例如计算出总电流45A,就选择60A空开,进户线10平方线缆(如果考虑同时系数可选择小点,例如电淋浴器与电烤炉不可能同时使用,只需要选择其中最大功率的设备即可)。
照明线路选择:采用独立回路单相两线制敷设,一般选择线缆1.5~2.5平方,开关选择16A(尽量不要与其它设备混用,因为线路没有漏电保护、线径小)。
插座回路选择:采用单相三线制敷设,一般家庭插座线缆选择4平方足矣,开关选择25A~32A带漏电空气开关
卫生间回路选择:这是由于卫生间有浴霸、电热水器等大功率设备,因此应单独设置回路,开关选择带漏电空开40A,线缆选择4~6平方线缆。
厨房回路选择:电烤炉、冰箱、微波炉、电磁灶等大功率设备,应单独设置回路,开关选择带漏电空开40A,线缆选择6平方线缆。
空调设备选择:一般家用空调为1~3匹,因此每个房间独立设置带漏电开关16~25A(考虑空调的启动电流或低压启动电流大,可适当选择大点),线缆2.5平方即可,如果设计为中央空调或5匹以上的,按照实际进行计算配置。
电气选用小常识:
非国标电缆:国内有些厂家为了降低成本,将相应规格的直径减少几毫米的通用做法,另外还有些厂家采用杂质多或铜包铝线缆冒充铜芯线缆。因此购买时要选择正规厂商的国标线缆,确保用电可靠安全。
家装家用电器电线的选择

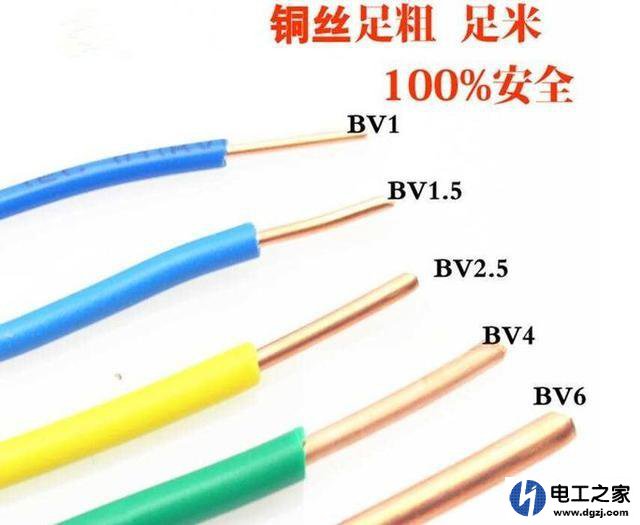

材料规格:一般电气材料或电气设备的生产,是根据国家标准中规格系列进行生产,例如空开额额定符合电流是按照C16、C25、C32、C40、C60…,线缆是1.5、2.5、4、6、10…等,例如计算出电流是13安培,你可选择的开关只有C16A,电线2.5平方,而你买不到C13A的开关和2平方米的电线。
家装家用电器电线的选择
单相三线制:这是为了确保用电安全,其中接地线是保证设备外壳不带电,如果带电,接地线就能将漏电流接入室外,同时带漏电空开就可以跳开保护人身安全。

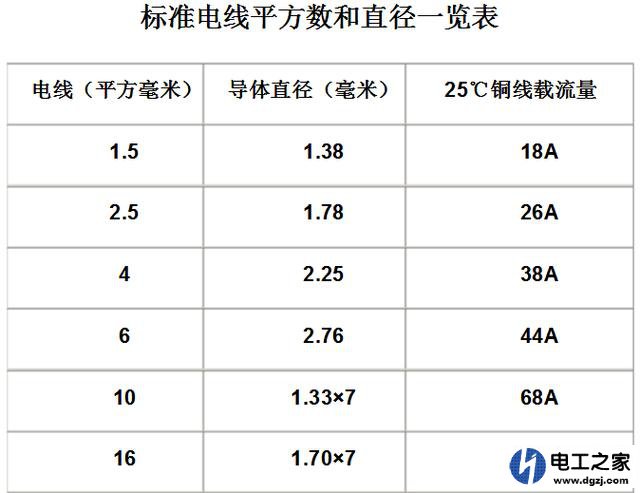

电线线径选择常识:对于一般家庭用电设计,为了降低选择难度,综合敷设方式、敷设根数、线缆使用环境温度、功率因数等参数后,一般情况下25平方以下国标铜芯线缆按照6个安培电流计算选用即可。
