家装水电施工细节和标准

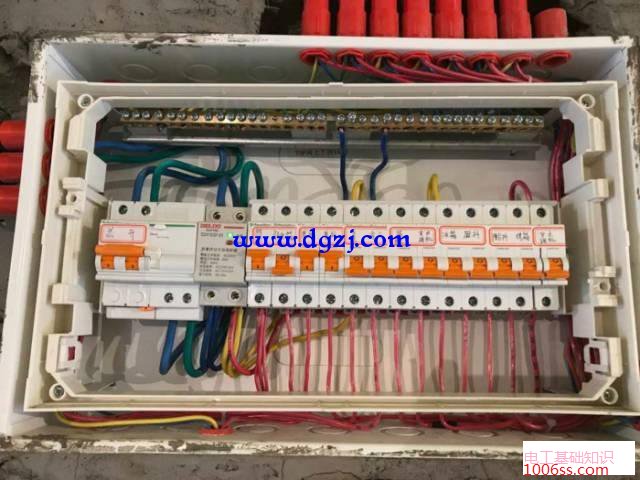

▲强电箱安装：照明1路线、插座2路线、弱电箱插座1路、卫生间插座各1路、监控1路、空调内机1路、空调外机1路、冰箱1路、烤箱1路、厨房插座1路、阳台插座1路。

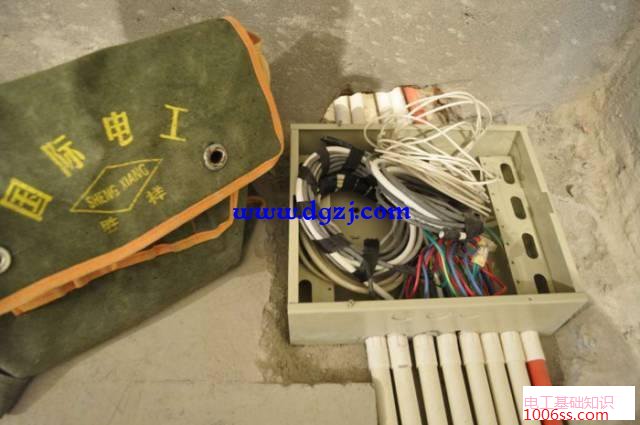

▲弱电箱移位：可以看到，上图中弱电箱移到柜子的最下端，弱电箱是集合电视线 网络线 电话线 。移动这个箱会影响到光纤线，弱电箱内别忘记留插座。

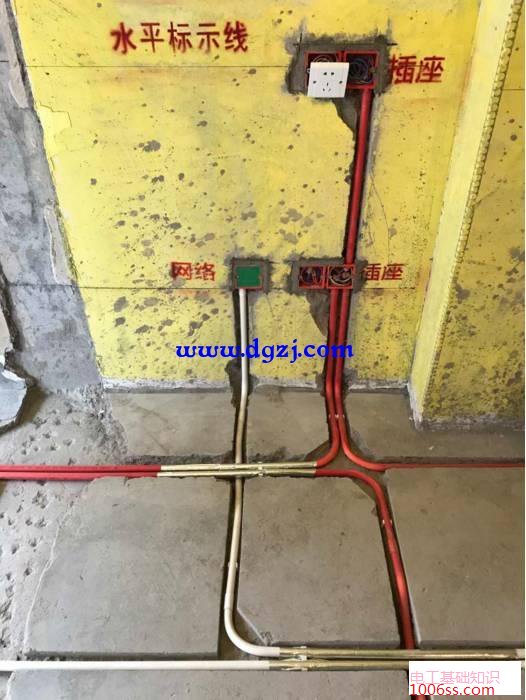

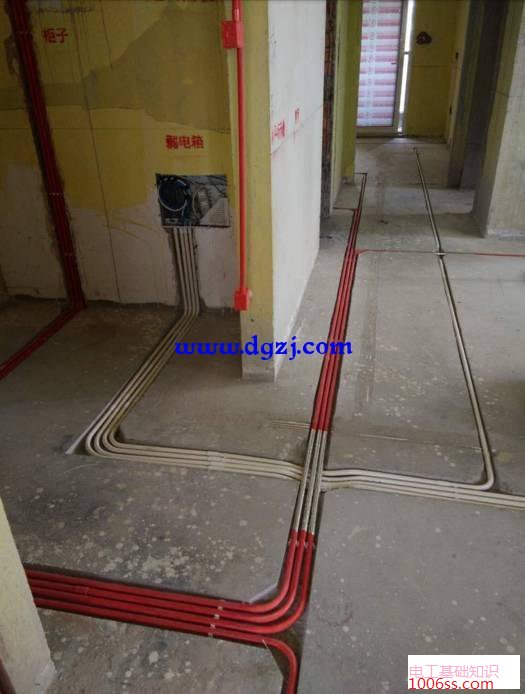

▲规范的地面开槽布线：图中红管是强电线管，白管是弱电线管。线管弯管在于相关线径的6倍。

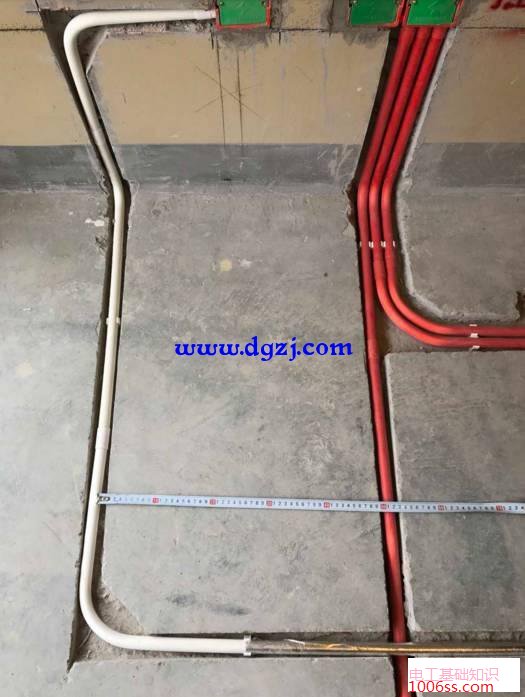

▲注意管距和信号干扰：当两色管相遇时，需要在红管上加铝铂纸为了不干扰网络信号。强电线管与弱电线管尽最大可能地分开距离防止干扰。除此以外，所有与开关、插座、漏电保护装置、暗盒出线应留有约15cm的余量。

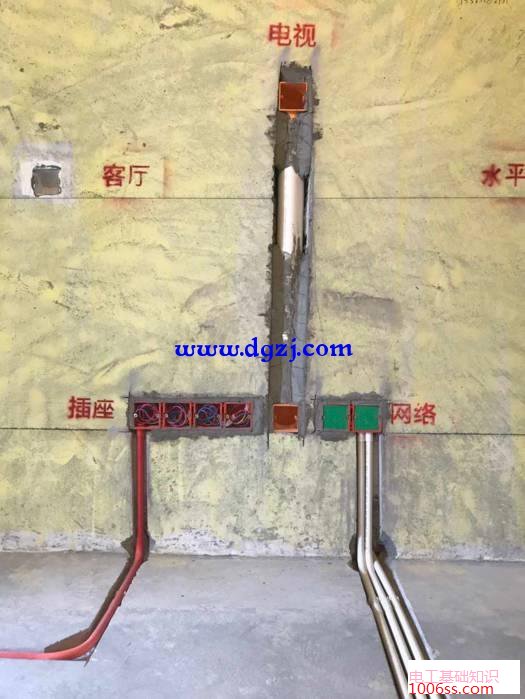

▲合理规划插座安装高度：客厅电视机的插座布置高度是35公分，不同形式的电视柜会导致安装插座的高度不同。

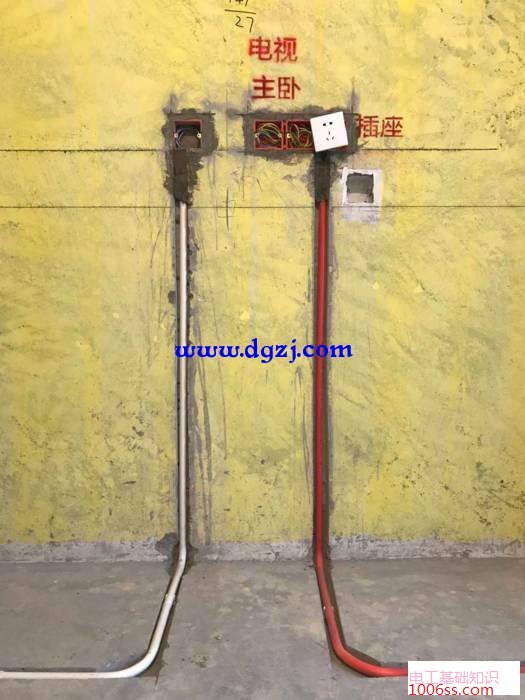

▲线管质量验收：卧室电视机的插座布置高度是1.1米。重要一点就是布置线路时不借用原毛坯房的线路，借用原来线管导致以后出问题是不好维修的，也有很多公司为了省钱是会借用老线管。

▲其他区域的插座安装规范：位于书房的插座，分为桌面上面插座高度是35公分尽量靠边放置。桌面上面的插座是1米高尽量靠边放置。
