燃气灶结构图与工作原理图解
燃气灶结构图解大全
燃气灶具作为厨卫电器产品的几大核心产品之一，售后维修率较其他厨卫电器产品维修率较高，相信很多经销商及用户都会对产品配置有一定的困惑，下面为大家介绍的就是燃气灶具产品的维修构造图，供日常维修及保养参考。




燃气灶工作原理
燃气灶在工作时，燃气从进气管进入灶内，经过燃气阀的调节（使用者通过旋钮进行调节）进入炉头中，同时混合一部分空气（这部分空气称之为一次空气），这些混合气体从分火器的火孔中喷出同时被点火装置点燃形成火焰（燃烧时所需的空气称之为二次空气），这些火焰被用来加热置于锅支架上的炊具。

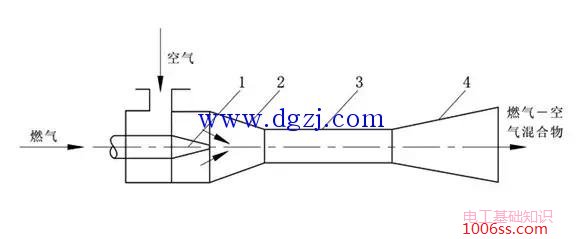

1：喷嘴
2：吸气收缩管
3：混合管
4：扩压管

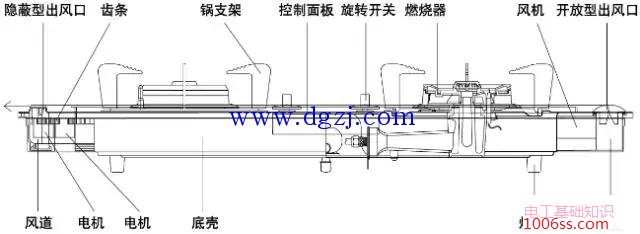

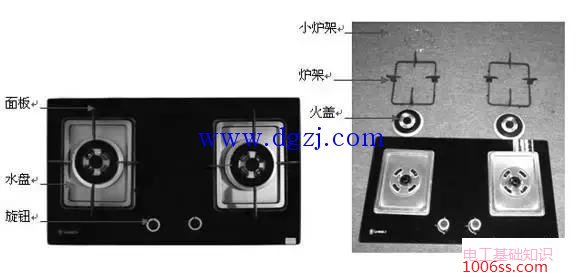

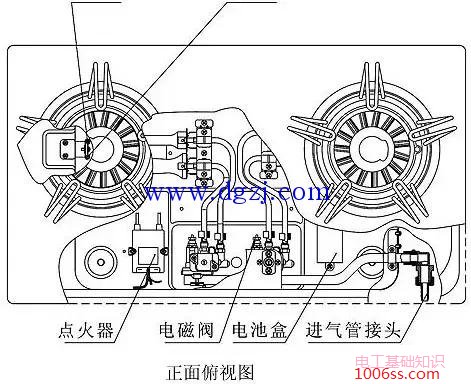

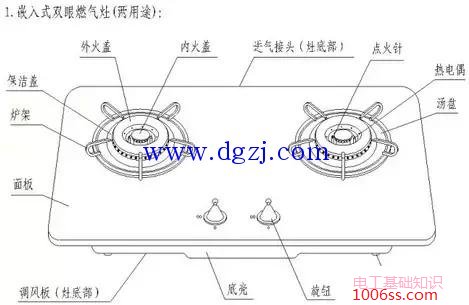

1嵌入式燃气灶部件图解：

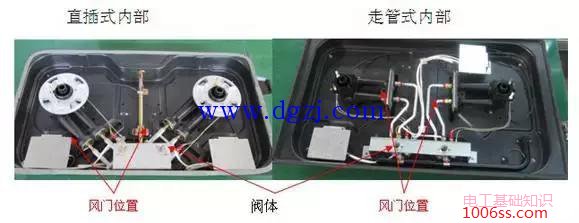

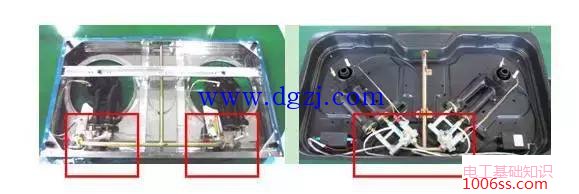

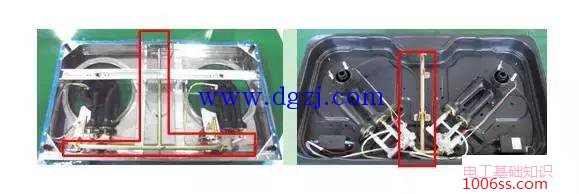

注：其中嵌入式燃气灶也分为直插式和走管式灶：

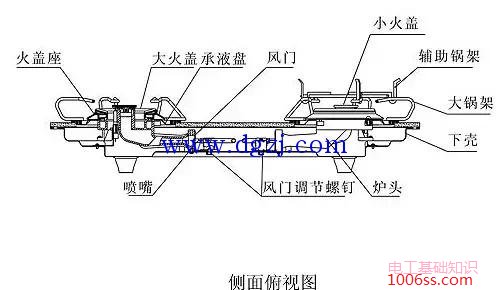

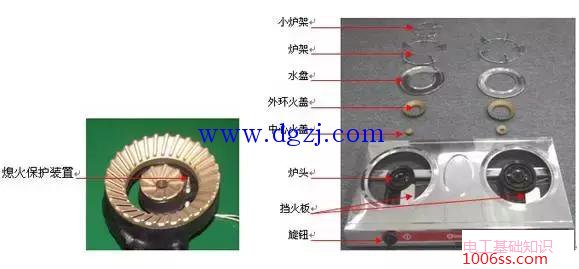

2台式燃气灶部件图解：

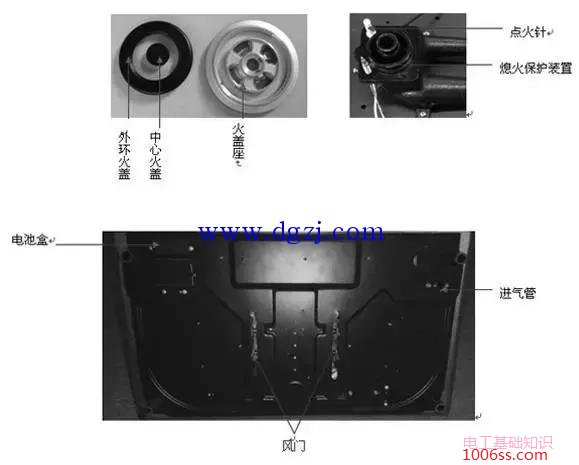

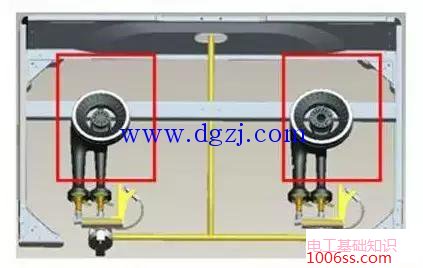

台式灶内部结构图

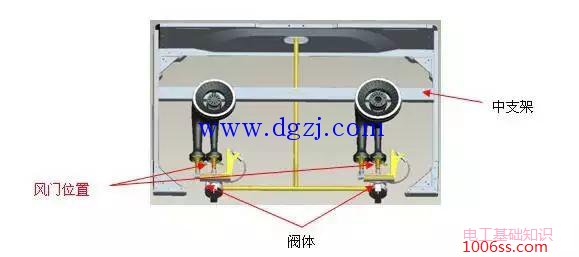

注：灶具的风门位置与作用
用手托起灶具，在燃烧器与喷嘴连接处有两个带手柄状的铁片，其中一个调节中心火，另一个调节外环火；他们均通过弹簧紧贴在燃烧器上，轻轻拨动手柄可以调节进风孔的大小，从而改变火焰的状态。当出现燃烧情况不理想时，如黄焰、离焰过大或过小时，或出现燃烧噪音、回火等现象时，通过调节风门处进风量的大小便可达到较理想的燃烧状况。
燃气灶重要零部件功能
进气管：起连接气源与燃气阀的作用；

2、阀体：负责开启或切断燃烧器的气源，负责开启或关闭点火装置，负责调节燃烧器输出功率的大小。

3、炉头：主要作用是充分将燃气与一次空气混合并且通过调风板调节空气与燃气的混合比。

4、火盖：将混合气均匀的分配到各个火孔上使燃烧器能够均匀的加热炊具；

5、点火装置：主要功能是点燃燃烧器（点火方式一般分为两种：压电式和脉冲式，前者多用于台式灶后者多用于嵌入式灶）

6 、熄火保护装置：是防止在燃气灶在意外熄火时发生燃气泄漏事故的装置。（其中分为热感应熄火保护和离子感应熄火保护）
a. 离子感应熄火保护：火焰高温产生离子流，在火盖、点火针之间形成一个电流信号，电磁阀开阀，当感应针没有火焰烧着时，电信号中断，电磁阀闭阀。

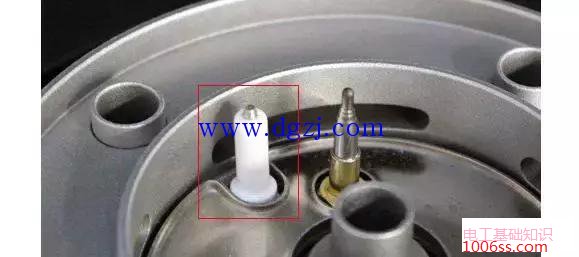

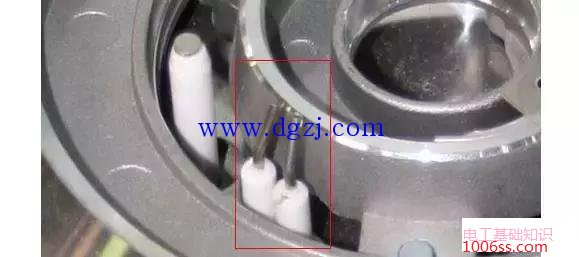

注：离子感应熄火保护中最明显的特征是有带红色框中的感应针，其感应针要求要带陶瓷体。
b. 热感应熄火保护：火焰将热电偶的感应头温度升高，热电偶感应电流达到100mA左右，自吸阀开阀，熄火时热电偶感应头温度降低，感应电流减少（≥20mA）自吸阀闭阀。

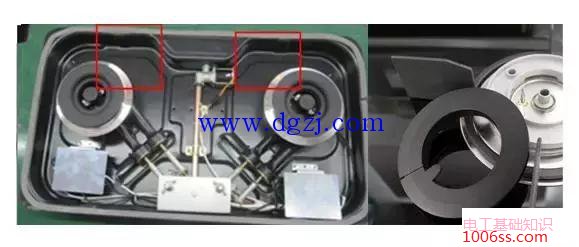

注：热感应熄火保护中最明显的特征是有带红色框中的热电偶，其热电偶要求要带黄铜。
燃气灶维修常见故障及处理方法
​一、点不着火
（1）气源总开关未开，打开气源总开关
（2）电池电力不足，更换电池
（3）点火针油垢多，清洁点火针油垢
（4）点火针位置不当，调整点火针与火盖的距离4-6mm，并对准火孔
（5）微动开关坏专业人员更换
二、漏气（或有异味）
（1）胶管老化破裂或脱落更换或重新连接胶管
（2）炉头主火未点燃、意外熄火，待燃气散尽后再点火
（3）进气管密封胶圈老化，更换胶圈
三、火焰异常
（1）红火：空气湿度大，油烟大，正常现象
（2）黄火：风门开度过小，开大风门
（3）火盖火孔有污物，清理火盖
（4）钢瓶中液化气快用完;，更换一瓶液化气
四、离焰、脱火（火焰脱离火孔）
（1）风门开度过大，调小风门
（2）燃气压力过大，用液化气钢瓶时，请专业人员调减压阀。用管道气的把燃气总开关关小一点
（3）厨房空气流动太快，抽风过猛，适当关小门窗，油烟机打弱档
五、回火（在炉头里燃烧）
（1）火盖没放好，放好火盖
（2）燃气压力过低，如果为了省气关小，要适当开大，把管道总开关开大
（3）火盖火孔有溢出液体和赃物，把火盖清理干净
（4）燃烧时间过长，炉头温度过高，暂停使用，冷却后再用
（5）风门开度过大，调销风门
六、火焰短小无力
（1）燃气压力低，检查液化气钢瓶阀是否开度小河减压阀是否有故障
七、火焰易熄
（1）离子感应针偏离火焰，调整离子感应针
八、熄火有噪声
（1）关火操作速度太快，关火时慢一点
九、燃烧时有哨声
（1）喷嘴有毛刺，清理毛刺
十、自动熄火
（1）离子感应保护，感应针偏位，火盖放到位，调整感应针对准火孔
（2）热电式保护，热电偶位置不对，调小风门，调整热电偶对准火孔
（3）感应针与接地套（不锈钢件）之间有水或赃物，使用感应针接触火焰，清掉水和赃物
（4）感应针折断，专业人员更换
