电视砰的一声就开不了机什么原因

时间:2021-07-13 16:05来源:未知 作者:admin 点击:
首先液晶电视是目前最为常用的电视种类,家家户户基本上都有而且有的家庭甚至有好几台,不仅仅是电视基本上所有电器都会有它的工作寿命以及故障问题。下面介绍一下液晶电视的

首先液晶电视是目前最为常用的电视种类,家家户户基本上都有而且有的家庭甚至有好几台,不仅仅是电视基本上所有电器都会有它的工作寿命以及故障问题。下面介绍一下液晶电视的组成:

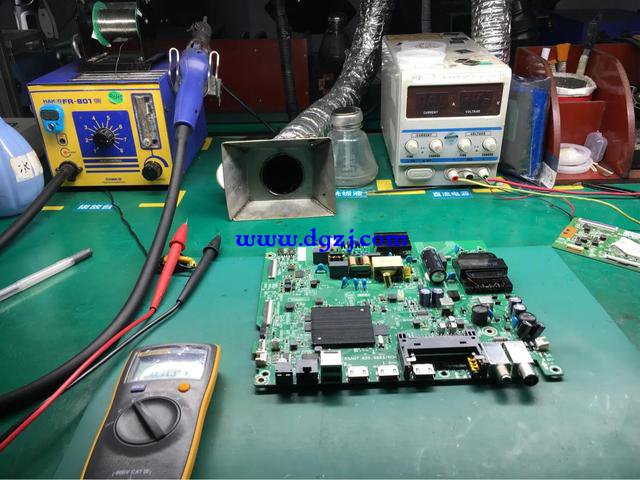

液晶电视的组成一般是液晶屏,机身外壳,主板,电源板,遥控接收板,按键板,喇叭,背光高压板,逻辑板等组成。电源组件就是供电了,作用就是将家用220V市电转换成稳定的直流电压,供给其他电路(主板,背光板,高压板等)的工作电压。液晶电源通常有+5V,+12V,+24V三组电压输出。电源板和主板关系是一个即独立又受控于主板的关系。所以像你刚刚说的液晶电视发生嘭的一响声基本上应该是电源板出现短路了,短路瞬间电流增大是会产生保险丝或者相关器件爆炸💥,而且开关电源在电视中故障率也是最高的,当出现炸机后不要自己拆卸,因为里面的大电容有残留余电,应找专业维修人员否则会造成危险。

液晶电源通电后,副电源先工作,输出+5V电压给数字板上的CPU,此时整机处于待机状态。当按“待机”键后, CPU输出开机电平,PFC 电路先工作,将+300V脉动直流电压转换成正常的直流电压(+380V)后,这时主开关电源的脉宽振荡器才开始工作,接着主开关变压器次级输出+12V、+24V电压,整机进入正常工作状态。 检修液晶电源时,首先确认保险管状态,保险管完好,通常PFC校正电路中的开关管等没有失效。再测量大电解电容对地是否存在短路,有几十千欧以上充电电阻,表明电源没有击穿。如果保险管损坏,第一个要检查PFC校正电路开关管,第二个要检查副电源IC 。
