想要快速、准确的判断出电路系统的故障点，首先要有扎实的电工基础知识，熟练的掌握电控系统的基本原理，看懂电气原理图，才能准确的判断出设备的故障点。

电气线路的故障主要有哪些方面
电气设备的故障范围主要涵盖两个方面，一个是主线路故障（包括电机自身故障），另一个是控制线路故障。而这些故障主要的表现是短路、断路、虚接和过载几个方面。

当线路发生故障时，怎样才能准确的判断与排除呢？
其实我们排除故障的方法和中医诊病差不多，中医讲的是“闻、问、望、切”，而作为一名维修电工讲的是“闻、问、听、测、摸”。“闻”指的是有些设备在即将出现故障之前，往往会散发出一股特殊的气味，有经验的电工凭气味就可以准确的判断出发生故障的部位，比如电缆虚接过热会发出橡胶烧糊的味道，电机过热会有一股强烈刺鼻的油漆味等。“问”指的是靠现场操作人员描述故障现象和部位，为我们快速查找故障提供准确信息。“听”是指探听设备是否存在某种异常声音，比如接触器或变压器出现不同寻常的噪音等。“测”当然是指使用各种仪表来进行测量了，这也是电工最经常使用的排查故障的方法。“摸”就是用手试探电机、电缆或其它设备是否过热，当然是在停电的状态下进行。

在线路出现故障的时候，其排除方法主要有以下几点：

电机主控电路故障判断：上面已经说了，线路故障无非就是短路、断路、虚接和过载。当线路短路的时候，会出现空开瞬间跳闸，此时将电缆与电机脱开，用摇表测试电缆三相阻值为零值，这时用手逐段触摸电缆，短路点至电源处的电缆会有温度，短路点之后一般没有温度。对于线径较粗的电缆，很难判断短路部位，但是细心一点也会发现短路部位会出现鼓包现象。另外，当电缆某一相出现断路的时候，设备启动不起来，断路点查找可以用智能感应电笔测试。
控制线路故障判断：首先目视检查一下可能的出现故障的部位，比如接线端子是否松动。如果目视检查没有结果，可使用万用表电阻档逐个部件检测，通路的情况下，指针为零，否则就是断路。再有一点就是用万用表电压档测量，具体方法如下：

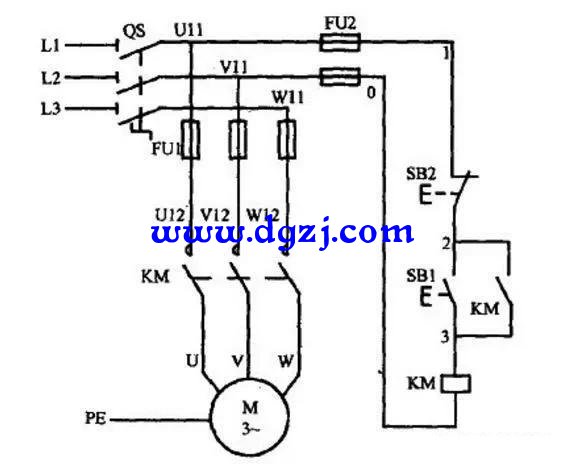

就以接触器不吸合为例，首先将电机负荷线路从接触器上拆除，用手按下启动按钮不动，将万用表中的一只表笔抵住接控制线路1的端点上（如下图），另一只表笔分别搭在线路2或3的端点上，如果2点指示有380v电压，说明停止按钮断路，如果没有电压说明是通路，检测端点3的方法也是如此。如果熔断器或者是电源侧断路，检测0端和1端是不会有电压产生的。
