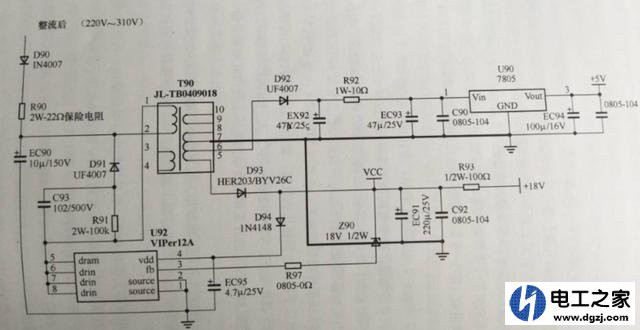

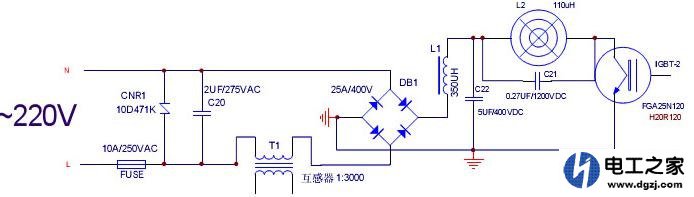

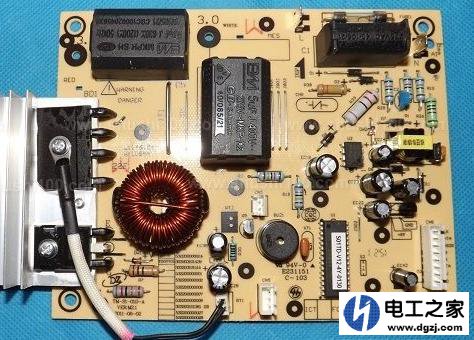

电磁炉的电源电路是由市电交流220V经过桥式整流，然后通过LC“π”型滤波获得直流约为300V的电压。然后通过IN4007二极管和保险电阻2W/22Ω进入脉冲变压器，最后由脉冲变压器的副边引出两路，一路通过进一步滤波进入稳压芯片7805输出标准为5V 的直流电压；另一路通过稳压二极管输出直流18V的电压。输出的这两路电压供给电磁炉不同的元器件使用。  对于稳压芯片L7805输出的5V电压主要供给电磁炉主板电路中的单片机使用以及供给其外围的数字电路使用，同时也作为电磁炉的基准电压。如果这部分电路出现问题比如5V电压无输出或者输出电压异常都会造成电磁炉不能开机的故障现象。  当电磁炉电路L7805出现输出电压过低的现象时主要从以下几个方面进行排查，先给电磁炉控制电路板加电，再用万用表测量稳压芯片L7805的输入端是否有12V的电压输入，如果输入的电压过低例如低于5V 的话，那么则输出肯定达不到5V ，这就要检查D92、EX92、EC93、R92等元件看看是否有击穿或者性能下降的现象，如下图所示的那样。如果12伏输入正常说明故障不在L7805的输入端，应该在输出端，这时就应该检查L7805、EC94这些元件是否有异常，尤其要重点检查稳压芯片L7805。操作的方法是把L7805的输出与其后面的元器件断开测量稳压芯片的输出是否为5伏，若为5伏则说明是由于稳压芯片后面的元件的故障拉低了稳压输出的电压，比如单片机芯片损坏及其数字电路有故障都有可能拉低了稳压输出的5伏电压。若发现异常把这些元件更换掉换上原型号的新元件即可排除故障。
