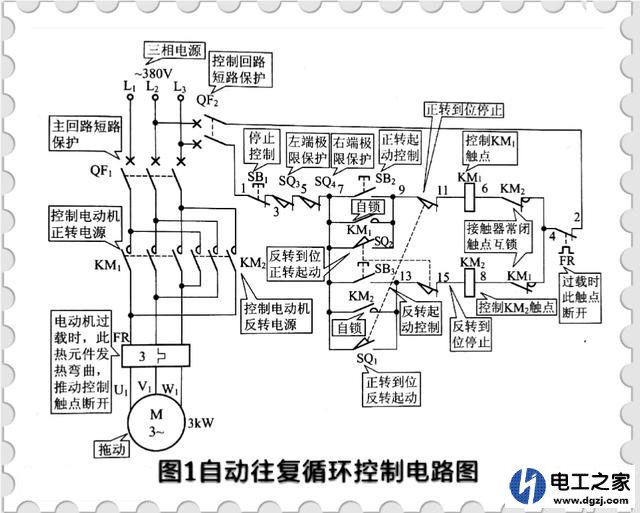

电气控制电路中(包括采用PLC、工业控制模块)常见的故障有短路、断路、接触不良等。下面是一个自动往复控制电路图。 在工业控制线路中,为了安装、维修方便都采用接线端子排进行

电气控制电路中(包括采用PLC、工业控制模块)常见的故障有短路、断路、接触不良等。下面是一个自动往复控制电路图。

电气控制电路常见故障现象的解决
在工业控制线路中,为了安装、维修方便都采用接线端子排进行电路的驳接;其中包括电源的输入、主回路控制接触器的输出至电机的输入线、控制回路的各种辅助按钮、行程开关、各种传感器等;
而这些接线端子排,由于受到被控制负载的冲击或者短路的影响,经常出现端子排的紧固螺丝及热固酚醛树脂的烧毁;或者因为接线端子的本身质量问题;负载短路造成接线端子烧毁等。
电气元器件如启动按钮、停止按钮、断路器、热继电器、熔断器、交流接触器(主触头和辅助触头,电源电压过低或电压超过额定值,使吸合线圈烧毁)、行程开关由于长期工作在潮湿场所,很容易造成常闭、常开触点的氧化,使控制部分和被控部分产生拒动情况;或者接触器选择过小;工作环境大量的尘埃进入元器件内部,都会产生元器件的故障(交流接触器铁芯由于有尘埃,会造成接触器吸合时不能完全耦合而嗡嗡响),使电气设备无法正常工作;
还有就是机械辅助装置不能够正常位置下触发行程开关、光电耦合器(传感器)等。

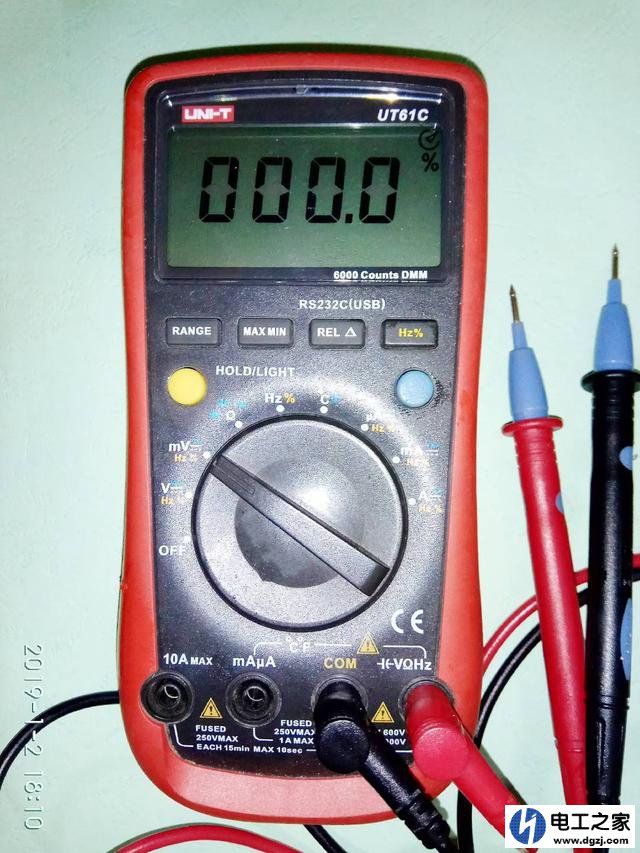

对于任何一种电气故障现象的解决,作为一个合格的电工维修者来说,必须会使用兆欧表、钳形表、万用表来进行测量;一般都是“三先”,即先易后难、先动后静、先电源后负载;常用电气控制电路诊断方法有如下几种。
电气控制电路常见故障现象的解决
①分析法:根据电气设备的工作原理、控制原理和被控部分线路,结合初步感官诊断故障现象和特征,来分析故障原因,确定故障范围。分析时先从主电路入手,再依次分析各个控制回路,然后分析信号电路及其余的辅助回路。
②开路法:就是甩开与故障有怀疑的后一级负载(包括机械或电气负载),使其在空载或临时接上假负载。
③替换法:对于有怀疑的电气元器件或零部件用正常完好的电气元器件或零件替换,以确定故障产生的部位与原因。
④对比法:把有故障设备与可以正常工作的设备进行对比,其中包括控制线路中的信号电压及其它延时参数、动作顺序等。
⑤菜单法:这种方法最适合初级电工使用,它根据故障现象和特征,将可能引起这种故障的各种原因顺序罗列出来,然后一个一个地排除和替换,直到确诊出真正的故障部位与原因。 (责任编辑:admin)
