卫生间等电位要跟插座连接吗

时间:2020-11-12 17:55来源:未知 作者:admin 点击:
等电位联接应用非常广泛,对于安全用电意义重大,相信电工朋友应该不陌生。那么等电位连接它的作用是什么呢? 等电位连接可以降低房子内各用电设备漏电时外壳对地电压 降低建

等电位联接应用非常广泛,对于安全用电意义重大,相信电工朋友应该不陌生。那么等电位连接它的作用是什么呢?
等电位连接可以降低房子内各用电设备漏电时外壳对地电压
降低建筑物外电压通过金属管道传递到室内引发的危险性
降低漏电开关不动作时带来的危险
避免外界磁场引起的干扰,防止外界磁场造成某些设备误动作
等电位连接的分类
根据等电位连接的作用范围分为总等电位连接、辅助等电位连接、局部等电位连接。
总等电位连接就是把接地体和金属管道、房子框架钢筋、总接地端子等用导线连接起来构成等电位连接;局部等电位连接就是在总的等电位连接基础上再做一次等电位连接,比如卫生间等电位连接就是属于局部等电位连接。
等电位连接做法

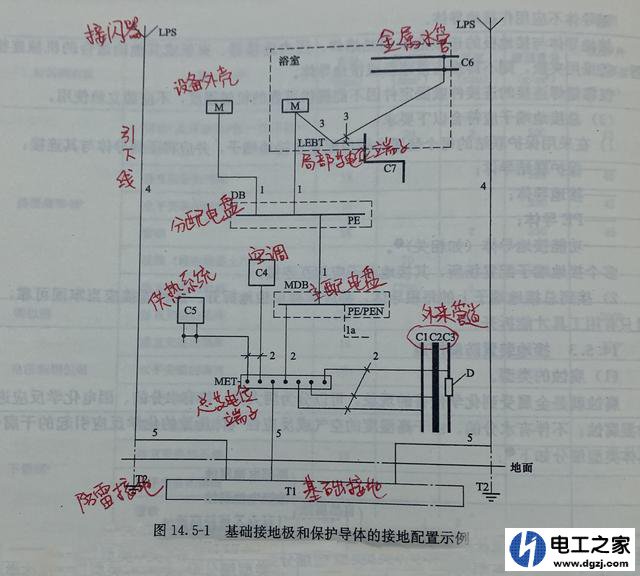

可能大家听完以后还是一脸萌,那整个等电位系统是怎么样的呢?如图所示:
卫生间等电位要跟插座连接吗
从上图我们可以看出,在地面下有基础接地体T1(一般是房子钢筋混泥土地基)和防雷接地体T2。它们虽然分开设置,但是依然是用导线连接在一起的。
基础接地体T1引出地线接入总等电位箱MET,总等电位箱内那些东西是连接在一起的呢?
供暖系统C5(比如北方的暖气片)、空调C4、主配电盘MDB(总电箱地线排)、各种外来的金属管道C1、C2、C3(比如有绝缘法兰的煤气管、金属水管等)
总配电箱MDB内的地排引出地线分到各分配电箱DB地排,然后分配电箱地线排分别引线到各用电设备外壳(包括卫生间用电设备)。
卫生间等电位要跟插座连接吗

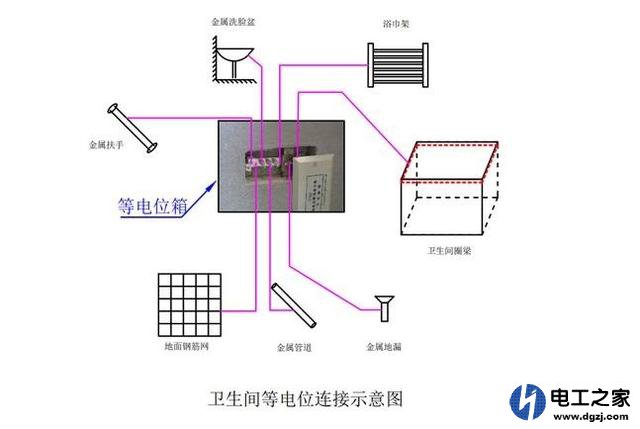

在局部等电位连接时,把局部等电位箱LEBT通过等电位连接线和金属水管、卫生间所有可导电的金属物体(比如金属花洒、金属毛巾杆、浴巾架等)及用电设备外壳连接起来。
卫生间等电位要跟插座连接吗
通过上述分析,相信大家应该知道卫生间等电位是否要把插座内的地线接入进去了吧?!
卫生间等电位连接是总等电位连接的一部分,必须和用电设备外壳、分电箱地线、金属水管及其他可导电金属物体连接起来,所以插座内的地线同样也要和等电位端子相连接!
当设备发生漏电时,卫生间等电位连接让整个卫生间(包括地面、卫生间内所有金属物体)电位相等,并通过地线把电流导入大地。
