屋面避雷线安装常见问题图解
1）扁钢与扁钢的搭接，焊接少于3个棱边。
2）圆钢与圆钢的搭接，单面焊接。

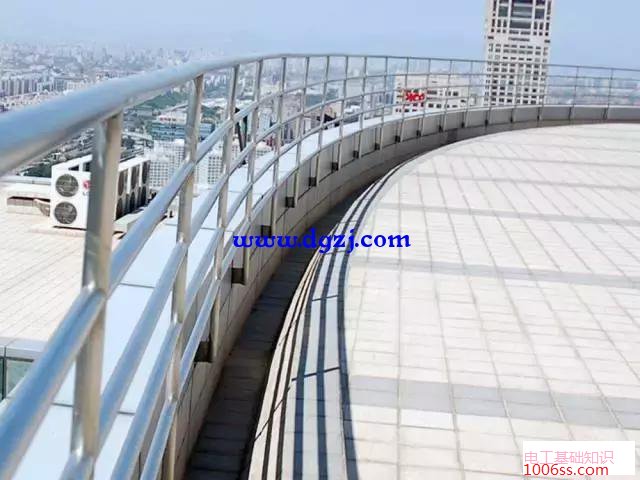

3）利用金属钢管栏杆做为避雷线，其管壁厚度和截面积达不到设计要求。

1、避雷带为扁钢时，搭接处底部不宜焊接，常见只焊两个边，不符合规范要求。最好是四边均焊接，以免空气进入产生锈蚀。

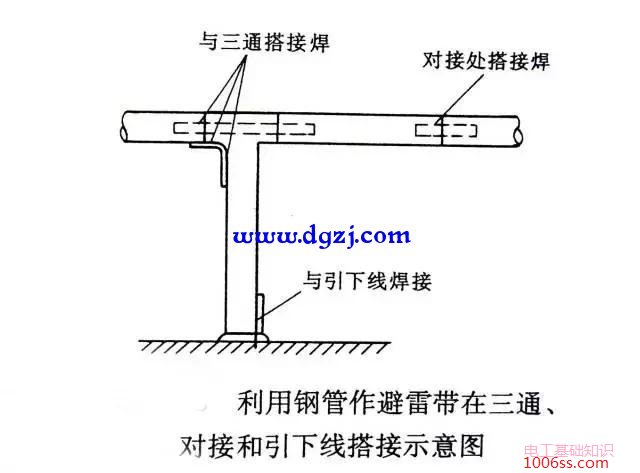

2、避雷引下线搭接部位单面焊接，底部未焊。原因为平行搭接造成底部不宜焊接。搭接部位宜上下搭接便于焊接。

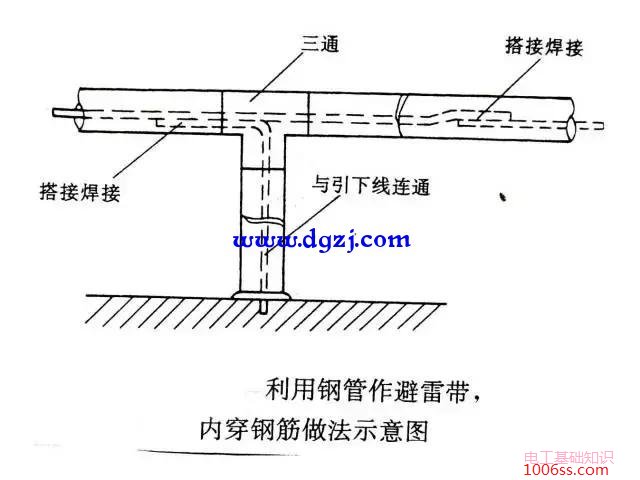

3、不锈钢管金属栏杆一般管壁较薄，截面积达不到避雷带设计的要求，尤其是在连接处，更是薄弱环节，应在其连接处做加强处理，确保在遭到雷击时安全泻流。

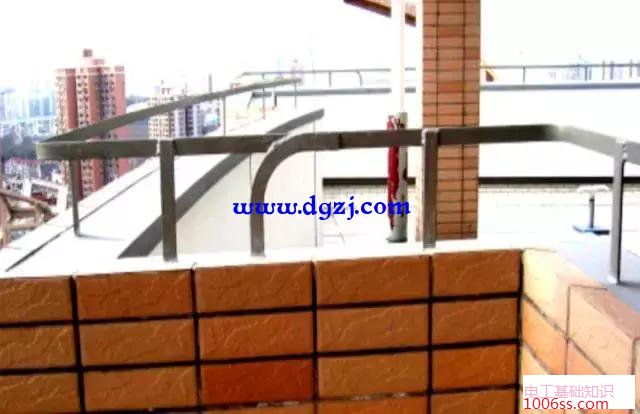

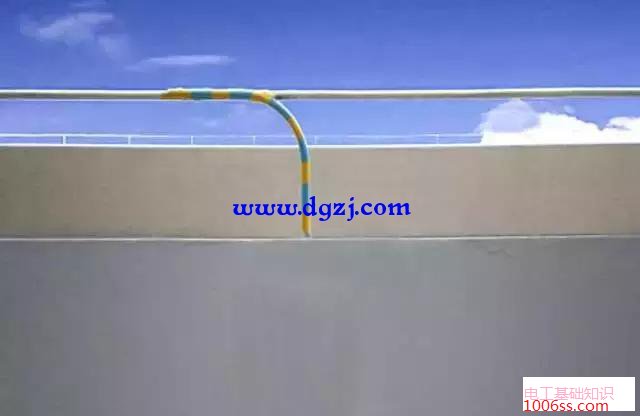

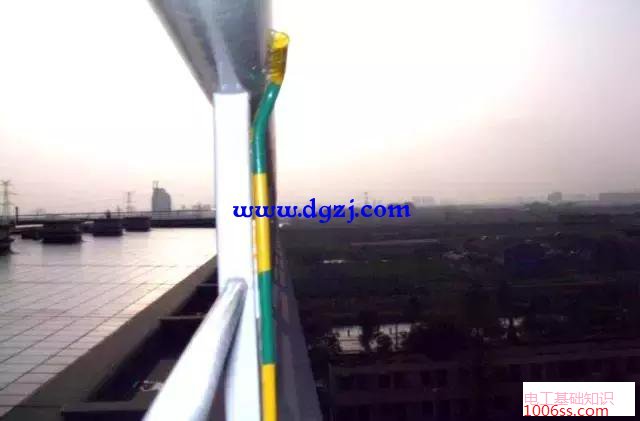

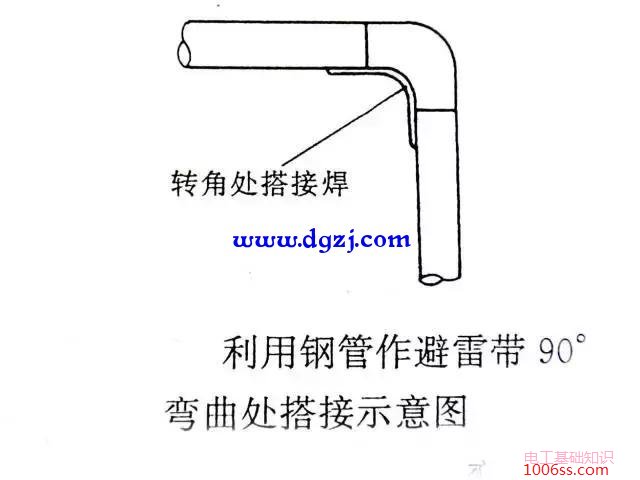

金属栏杆避雷接地示例


高出屋面金属物体和非金属物体避雷安装的质量控制及工艺

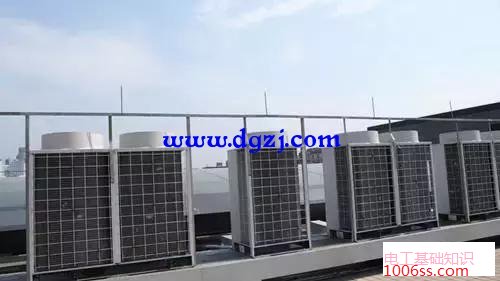

屋面上常有设备或设施高出避雷针或避雷网，超出其避雷保护范围之外时，应采取相应的防雷措施，以确保安全。
JGJ16-2008 11.3.2 （设计规范）

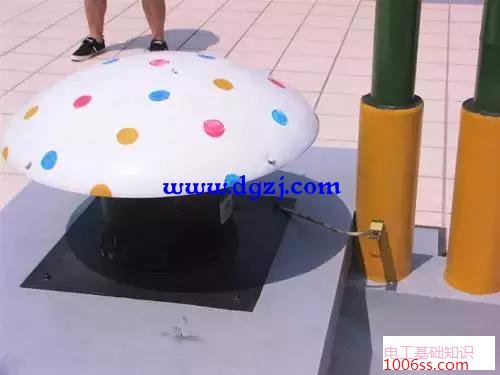

引出屋面的金属物体可不装接闪器，但应和屋面防雷装置相连。
在屋面接闪器保护范围之外的非金属物体应装设接闪器，并应和屋面防雷装置相连。

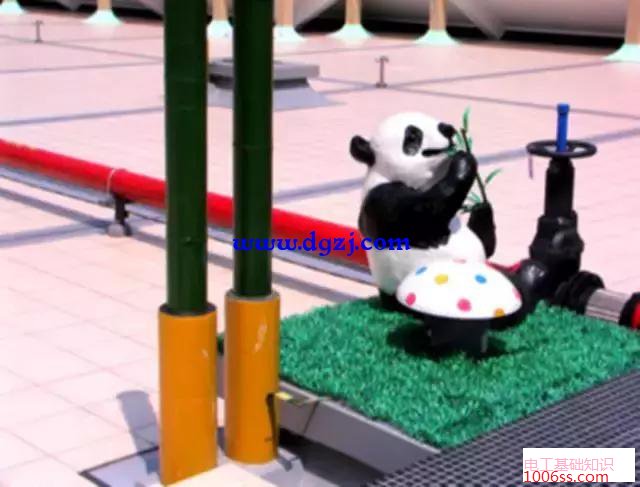

屋面透气管避雷接地连接示例

1、透气管引出接地扁铁与避雷线连接

2、透气管引出接地扁铁与避雷线连接

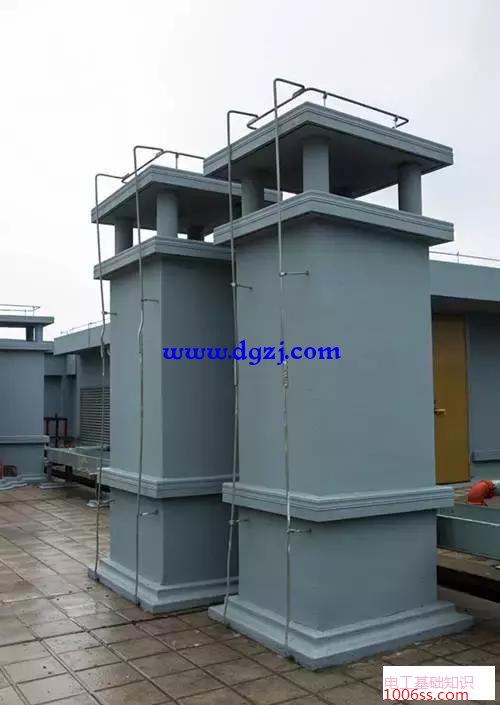

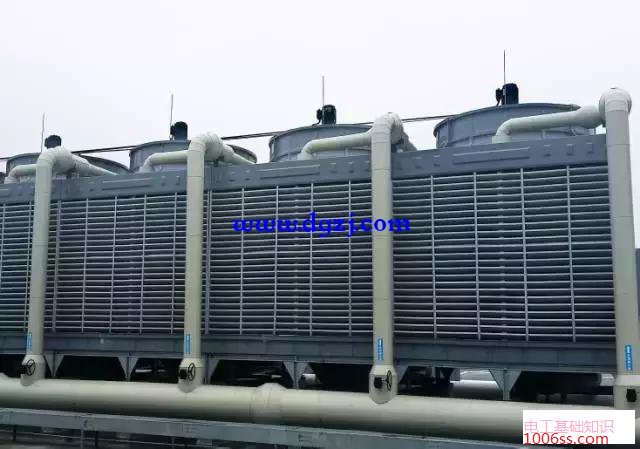

3、高出屋面避雷带的非金属突出物，如烟囱、天窗、通气管等不在保护范围内时，应在其上部增加避雷带或避雷针保护，避免雷击造成损害。

4、高出屋面的设备在其上部安装避雷带或避雷针做防雷保护。

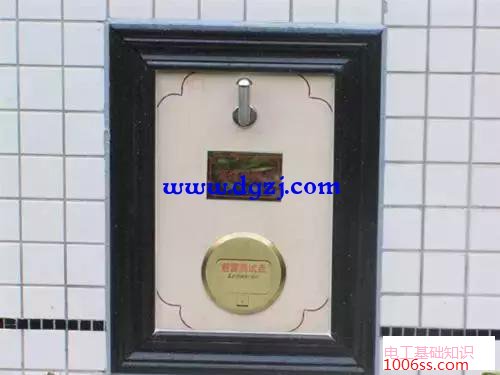

5、室外防雷测试点安装示例

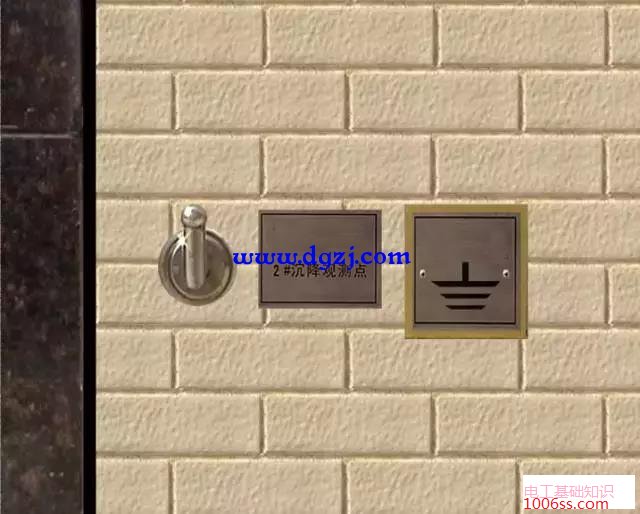

防雷接地按设计要求在室外距地面500mm处设测试点。
