电子元器件基本知识培训问答题

时间:2021-10-18 09:02来源:未知 作者:admin 点击:
一、半导体 半导体导电性能介于导体与绝缘体之间。 1、导电特性 1)导电能力随外界温度升高或光照强度增加而明显增加。 2)在纯半导体中掺入微量杂质,半导体的导电能力将成万倍

一、半导体
半导体导电性能介于导体与绝缘体之间。
1、导电特性
1)导电能力随外界温度升高或光照强度增加而明显增加。
2)在纯半导体中掺入微量杂质,半导体的导电能力将成万倍增加。
2、导电形式
半导体是四价元素,呈晶体结构,内部原子按一定规律整齐排列。高温或光照下,其电子冲破束缚,成为自由电子。电子跑出后留下的空位称空穴。故半导体有电子导电和空穴导电两种形式。
3、P型半导体
在半导体中掺入少量三价元素即成空穴型半导体,称为P型半导体。
4、N型半导体
在半导体中掺入少量五价元素成即成电子型半导体,称为N型半导体。
5、PN结
采用不同的掺杂工艺,通过扩散作用,将P型半导体与N型半导体制作在同一块半导体(通常是硅或锗)基片上,在它们的交界面就形成空间电荷区称为PN结。PN结具有单向导电性。
二、二极管
1、二极管的结构
二极管是由在一个PN结上装上两个引出电极,经特殊封装后制成。P区引出的是正极即阳极;N区引出的是负极即阴极。二极管可用于检波、调幅、整流、稳压等方面。
2、二极管的特性
二极管的主要特性是单向导电性,当阳极处于高电位,阴极处于低电位时,二极管正向导通,即处于低阻状态。当阳极处于低电位,阴极处于高电位时,二极管反向截止,即处于高阻状态。二极管的特性可用两种方式来说明,一种是用伏安特性曲线,另一种是二极管的参数。二极管的主要参数有:
1)最大整流电流
是指二极管长期工作时允许通过的最大正向平均电流。
2)最高反向工作电压
是指二极管不被击穿所允许的最高反向电压,一般规定最高反向工作电压为反向击穿电压的1/2~1/3。
3)最大反向电流
是指在规定温度下,二极管加上最高反向工作电压时的反向电流值。此值越小,二极管的单向导电性越好。温度升高时,反向电流会显著增加。
4)最高工作频率
最高工作频率取决于PN结结电容的大小,结电容越大,二极管允许的最高频率越低。
3、二极管使用注意事项
1)二极管使用中电流不能超过最大正向电流,电压不能超过最高反向工作电压(峰值),否则会损坏。
2)二极管在电路中的连接要可靠,焊接时宜使用45W以下的电烙铁,并且焊接速度要快,不能使二极管因过热而损坏。
4、二极管好坏和极性的判别
1)判别二极管的好坏
(1)将万用表置于Rx100或Rx1k档,黑表笔接二极管正极,红表笔接二极管负极,这时正向电阻值一般在几十欧到几百欧之间。红、黑表笔对调后,反向电阻的阻值应在几百千欧以上。测量结果符合上述情况,则可初步判断被测二极管是好的。
(2)如果测量结果阻值都很小,接近零欧姆,说明被测二极管内部PN结击穿或已短路;反之,如阻值都很大,接近无穷,说明被测二极管内部已断路。以上两种情况均说明被测二极管已损坏,不能使用。
2)判断二极管的极性
同上述方法,当阻值小时,即为二极管的正向电阻,黑表笔接的一端为二极管正极,红表笔接的一端为二极管负极;当阻值大时,即为二极管的反向电阻,黑表笔接的一端为二极管负极,红表笔接的一端为二极管正极。
3)注意事项
用万用表测量二极管时不能用Rx10k档,因为万用表高阻档使用的电池电压高,这个电压超过了某些检波二极管的最高反向电压,会将二极管击穿。测量时一般也不用Rx1或Rx10档,因为欧姆表的内阻很小,跟二极管正向连接时电流很大,容易把二极管烧坏。
三、三极管
半导体三极管又称双极性晶体管(BJT)。它是一种具有两种载流子,即自由电子和空穴参与导电,并有三个电极的电流放大器件。
1、三极管的结构及类型

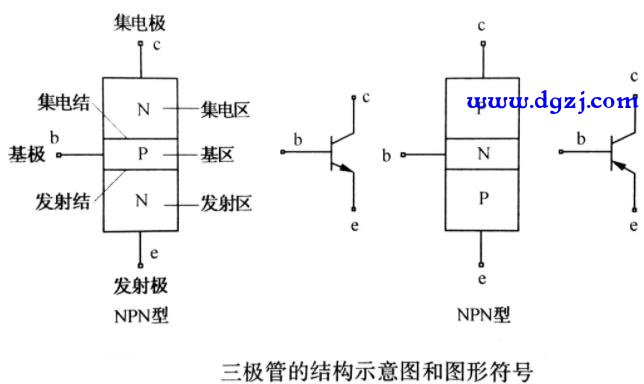

如上图所示,三极管是由两个PN结组成,按PN结的组成方式,三极管有PNP型和NPN型两种类型。从结构上看,三极管内部有三个区域,分别称为发射区、基区和集电区,并相应地引出发射极(e)、基极(b)和集电极(c)三个电极。三个区形成的两个PN结分别称为发射结和集电结。 (责任编辑:admin)
