五孔插座零线和地线接反的后果

时间:2018-12-13 21:06来源:未知 作者:admin 点击:
五孔插座零线和地线接反的后果 零线和地线接反了这是一件比较危险的事情,具体分析如下: 1、零线和地线接反了,指示灯依旧是亮的,此时也无法凭肉眼识别是否正常。 2、当没有

五孔插座零线和地线接反的后果
零线和地线接反了这是一件比较危险的事情,具体分析如下:

1、零线和地线接反了,指示灯依旧是亮的,此时也无法凭肉眼识别是否正常。

2、当没有漏电开关的时候。此时接入3孔的电器,那么电器的机壳金属部分,会接入电网的零线,电器工作肯定不正常,可能还会有触电的危险。

3、当你有漏电保护的时候。只要此时插入电器,那么家里的漏电开关就会跳闸,发现这种情况,把零线,和地线换一下,就好了。

4、插座的正确接法:插座面向自己,下两孔左零线(蓝色),右火线(红色),上一孔接地线(黄色或黄绿双色)。

可能会发生两种情况1.插座不能用;2.断路器跳闸。下面电工之家依次看这两种情况的原因。

1.插座不能用

火线必须与零线连接,才能形成回路。零线与地线反接后,结果就是插座上插上插头,形成了火线——电器——地线这样的回路。

首先说,这样的回路也可以产生电流的。虽然地线和零线上的电位相同(都是零),但是大地是有电阻的,而零线那一段所接的中性点,是没有电阻的。换句话说,火线——电器——大地这个回路,相当于与电器串联了一个大电阻。

如此一来,大地就会对电器进行分压,导致电器两端电压不足。自然的,电器也就无法正常工作——无法达到额定输出功率或无法启动等。如果是带有电动机的电器,则有可能将电器烧毁。

2.断路器跳闸

当火线通过电器插头与地线接到了一起后,上文也说过,是会产生电流的。电流会流过火线、电器和地线——注意,电流是不会经过零线的。

这样一来,势必会导致接在断路器负载端的零线和火线上的电流不相同——火线上的电流大。

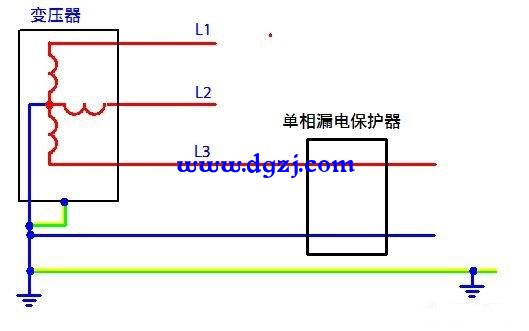

我们再来看一下漏电保护器的防漏电原理:通过安装在漏电保护器内部的电流互感器,同时检测火线和零线上的电流,正常情况下,二者的电流相同。一旦二者的电流差值过大——超过30mA,漏电保护器就会将其判定为漏电,从而进行跳闸。

故而,火线与地线直接连接,势必会造成火线上的电流增大,导致断路器跳闸——我们可以将其看作火线“出轨”了;其实不仅仅是火线,如果是零线与其它回路形成了通路,也会造成一样的后果——这就是很多初学电工喜欢“接”零线可能会导致的后果。

五孔插座零线和地线接反的后果
总结 (责任编辑:admin)
