由MIC5158组成的恒流源电路_电工基础知识

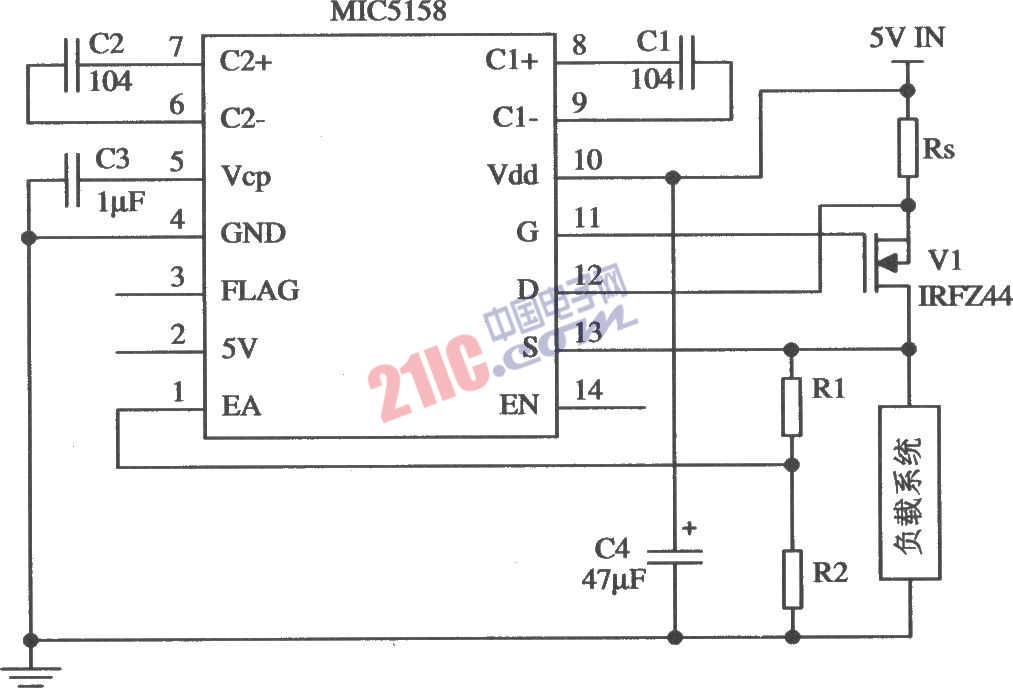

由MIC5158作为控制器的简单恒流源电路如图所示。该电路的输出电流主要取决于MIC5158内部的35 mV基准电压源与外加的限流电阻Rs，其关系式为:

，该电路能承受相对差的输入精度，这是因为它对35 mV的门限无法进行外部修整，Rl和R2的作用只能把输出电压箝位到最大值。
