CW117／CW217／CW317构成的恒压／恒流电源的原理图

时间:2025-02-12 11:52来源:[db:来源] 作者:admin 点击: 次

[db:摘要]

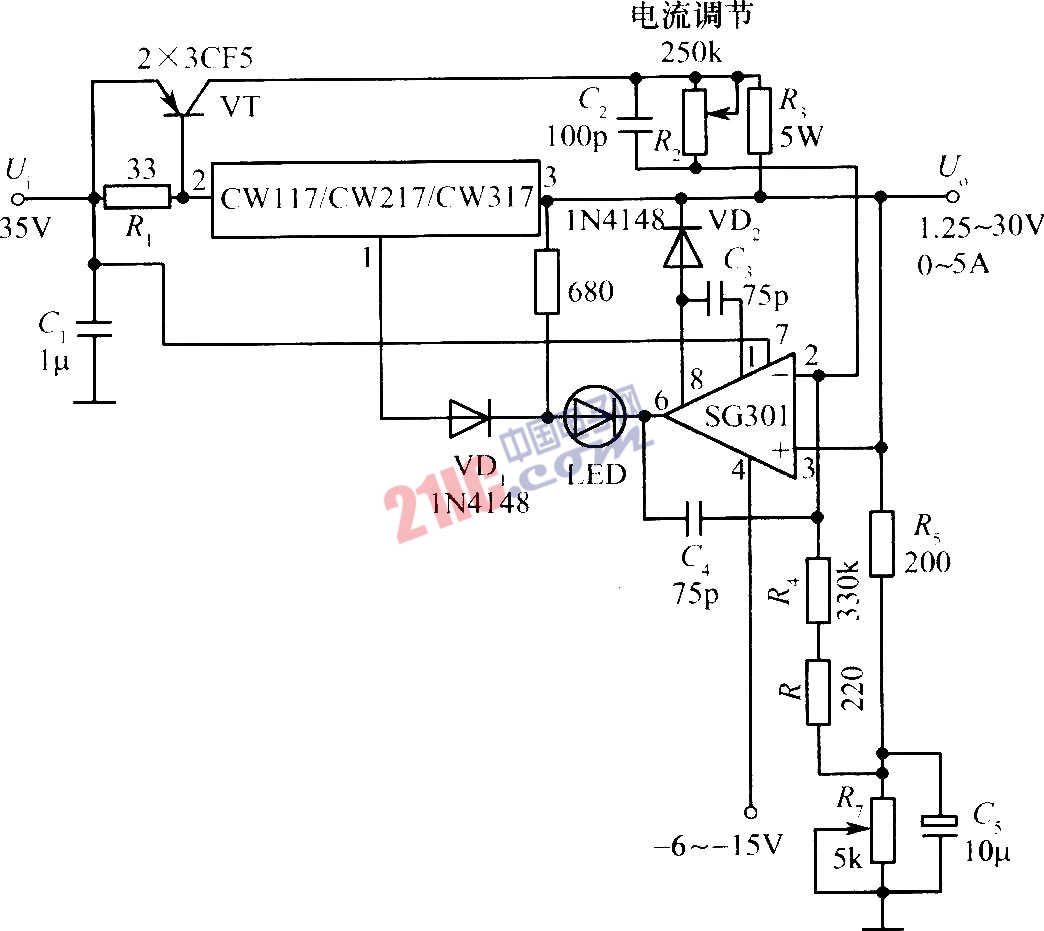

如图是一个恒压／匣流电源的原理图。它由扩展电流、恒压和恒流三部分组成。两只功率晶体管3CF5并联作为扩流管；电阻R3是限流电阻；R2是电流调节电位器；R是电压调节电位器。该电源的工作原理与大电流集成稳压电源和恒流源相同，可提供1.25～30V的稳压输出和0～5A的恒流输出。

(责任编辑：admin)
