了解有关齐纳二极管的基础知识

时间:2023-04-28 11:26来源:未知 作者:admin 点击:
齐纳 二极管 是 电子 电路的一个基本构建模块,其作用是在达到特定反向电压(常称为齐纳电压)时允许大量 电流 反向流动。达到或超过此反向击穿电压后,齐纳二极管便以恒定基准

齐纳二极管电子电路的一个基本构建模块,其作用是在达到特定反向电压(常称为齐纳电压)时允许大量电流反向流动。达到或超过此反向击穿电压后,齐纳二极管便以恒定基准电压运行。齐纳二极管常用来产生稳定电压,可广泛用于需要将电压钳制在或保持在某个限值以下的各种应用。齐纳二极管的另一重要应用领域是钳制不必要的过电压以保护MOSFET

齐纳效应和雪崩效应

电压不超过5 V时,在反向偏置结的耗尽区,电子从价带进入导电带形成电子贯穿,从而产生电击穿。一旦电场强度足够高,自由电荷载流子就会导致反向电流陡然增加。此效应由克拉伦斯·梅尔文·齐纳(Clarence Melvin Zener)于1934年首次发现,故以他的名字来命名此类二极管。

如果电压超过5 V,另一种效应会变得更加显著。PN结的电场会使过渡区中的电子加速,产生电子空穴对。这些空穴会向负极移动并填上电子,而自由电子则向正极移动。不断移动的空穴和电子通过释放相邻的束缚电子,可以产生更多携带高场强的电荷载流子。电荷载流子大量产生的过程迅速发展成雪崩,因此如果超过特定的反向电压,就会有大量电流开始流动。

了解有关齐纳二极管的基础知识

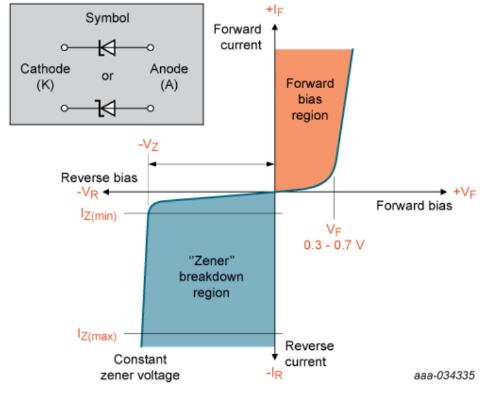

齐纳二极管的I-V特性

电压容差

Nexperia针对1.8 V到75 V范围的多种不同电压制造了齐纳二极管,并在规定的反向电流下测试了保证容差。标准容差为B-selection ±2%和C-selection ±5%左右。为满足更高精度要求,Nexperia最近推出了A-selection齐纳二极管的广泛产品组合,容差为±1%。

了解有关齐纳二极管的基础知识

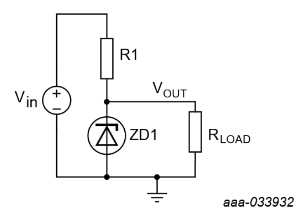

使用齐纳二极管的稳压器

电压容差

Nexperia针对1.8 V到75 V范围的多种不同电压制造了齐纳二极管,并在规定的反向电流下测试了保证容差。标准容差为B-selection ±2%和C-selection ±5%左右。为满足更高精度要求,Nexperia最近推出了A-selection齐纳二极管的广泛产品组合,容差为±1%。
