0.反向比例运算电路

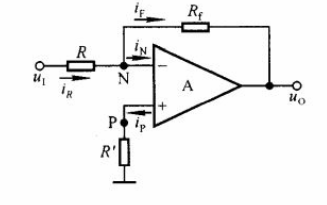

这是典型的并联反馈负反馈电路，输入电压U1通过电阻R作用于反向输入端，故输出电压与输入电压反向，同相输入端通过补偿电阻R'接地，其值为U1=0时反相输入端的等效电阻，即各支路电阻的并联，因此R'=R//Rf。通过Rf引入负反馈，因此Un=Up=0，即“虚地”，Ip=In。 对于节点N，有Ir=If，故有
整理可得：
1.同向比例运算电路

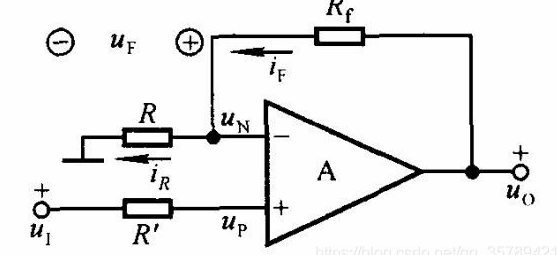

电路引入了电压串联负反馈，可以认为输入电阻无穷大，输出电阻为零，Un=Up=Ui，Ir=If。
|
|
0.反向比例运算电路
这是典型的并联反馈负反馈电路，输入电压U1通过电阻R作用于反向输入端，故输出电压与输入电压反向，同相输入端通过补偿电阻R'接地，其值为U1=0时反相输入端的等效电阻，即各支路电阻的并联，因此R'=R//Rf。通过Rf引入负反馈，因此Un=Up=0，即“虚地”，Ip=In。 对于节点N，有Ir=If，故有
整理可得：
1.同向比例运算电路
电路引入了电压串联负反馈，可以认为输入电阻无穷大，输出电阻为零，Un=Up=Ui，Ir=If。
|
