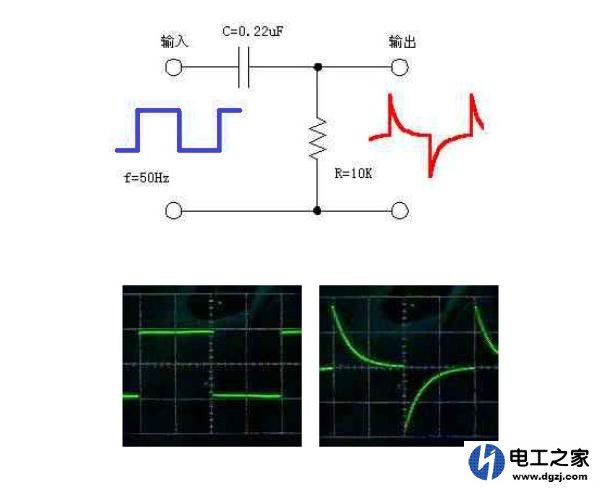

积分电路和微分电路其实都是由简单的电阻与电容组成的，它也是构成脉冲电路的一部分。积分电路可以说已经广泛应用在电子技术、家用电器电路、自动控制以及计算机技术等领域。  积分电路和者微分电路工作原理 积分电路 实际上积分电路就是由电阻和电容构成的，但是这个电阻与电容的位置排放是有讲究的，不但如此其电阻和电容的大小都有一定范围的要求，否则就构不成积分电路的环节。从积分电路与微分电路比较来看积分电路是电阻在前电容在后且电容的一端接地，输出端是从电阻与电容的连接处引出，这是最简单的积分电路的构成。 积分电路的工作过程：当在积分电路输入端加一个矩形波脉冲时就会通过电阻R1给电容C1进行充电，由于电容两端的电压是不能够突变的，所以电容上的电压是缓慢的上升；当矩形波脉冲消失时充满电的电容两端的电压就会通过电阻R1进行放电，由于电容或电阻比较大其放电也是缓慢下降，当下降到很低的电压时第二个脉冲出现了又对电容从新充电然后放电。就这样周而复始的在电容两端会出现一系列的三角波形。 (责任编辑：admin) |
