电阻串联分压、并联分流
根据欧姆定律U=I x R ，可知电阻串联起来可以分压，电阻并联起来可以分流。电阻本身是会消耗能量的，电阻分压只能应用于电流消耗极少的信号取样电路中，并不适用于电源电路的设计。

电阻分压、分流分析计算
假如三个1K的电阻串联于5V电源中，通过电阻的电流=5V/(R1+R2+R3)=5V/3K=1.667mA，那么B点的电压Vb=I x R3 = 1K x 0.001667A =1.667V。A点的电压Va =I x (R2+R3) = 2K x 0.001667A =3.334V。

假如三个1K的电阻并联于5V电源中，三个电阻的压降都是5V，通过R1的电流：IR1=5V/R1=5V/1K=5mA，，通过R2的电流：IR2=5V/R2=5V/1K=5mA，，通过R3的电流：IR3=5V/R3=5V/1K=5mA。整体的工作电流为15mA。

电阻分压常见应用电路

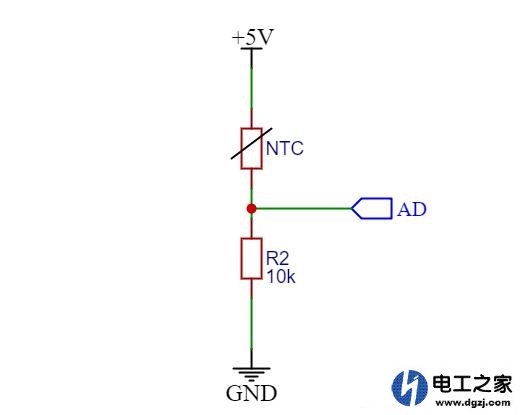

在NTC测温电路中，我们会用一个固定电阻与NTC串关，MCU的ADC通过测量分压点的电压来计算出温度。

NTC是一个负温度系数的电阻，温度越大，电阻值越小，它的阻值与温度有着对应的关系，所以可以通过分压来测量出温度。

在光控电路中，也会用光敏电阻与固定电阻分压来检测光线的强度。

在一些降压和升压的电路中，也会用到电阻分压来给电源芯片一个反馈电压，从而设定输出电压，比如用AMS1117-ADJ设计的稳压电路中Vout=Vref(1+R2/R1)，通过设定分压电阻R1/R2就可以得到需要输出电压了。 (责任编辑：admin)
