自己DIY一台纯甲类功放机原理图

时间:2019-11-10 16:59来源:未知 作者:admin 点击:
千元左右级别一台纯甲类功放机,这个价位,只能是小功率的机器,大功率的,可能只能买到其中的一个配件。 纯功放机,需要有功放板,环牛,机箱,整流滤波。 推荐非常经典的功

千元左右级别一台纯甲类功放机,这个价位,只能是小功率的机器,大功率的,可能只能买到其中的一个配件。
纯功放机,需要有功放板,环牛,机箱,整流滤波。
推荐非常经典的功放:1969,玩音响的朋友们肯定都是有听说过的。如下图这个功率大概就只有10W出头。不能推很大尺寸喇叭的音箱。

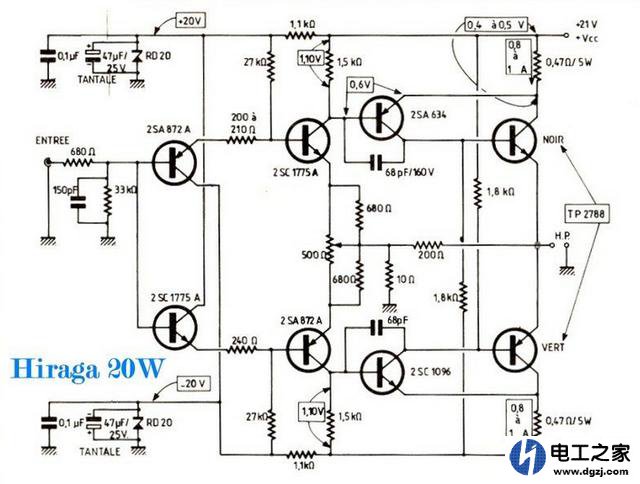

经典的原理图(Jean Hiraga在1980年代發表的CLASS A擴大機)如下,供参考。
自己DIY一台纯甲类功放机原理图

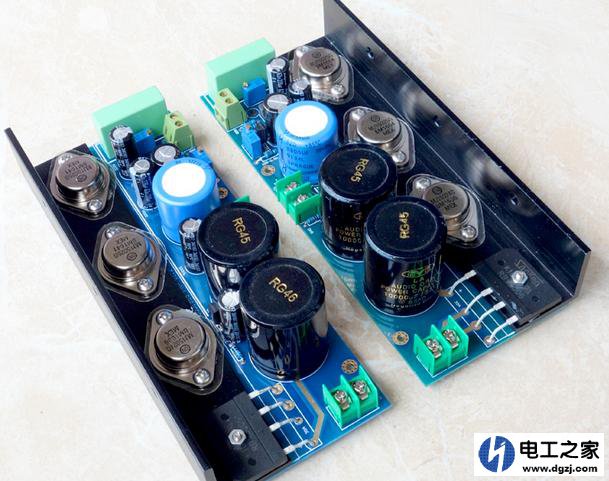

下面板子是网络上找的,和上面的原理图不一致,仅参考。
自己DIY一台纯甲类功放机原理图

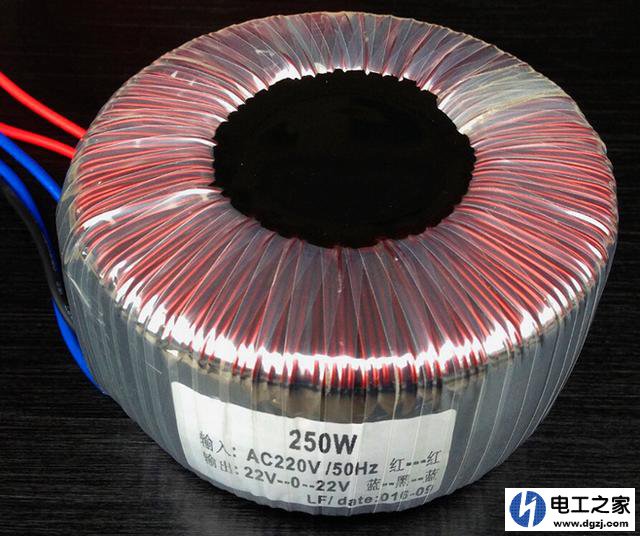

再配一个100多W的环牛作为电源,有条件尽量选大的功率质量好些的牛。纯铜,大线径的环牛。
自己DIY一台纯甲类功放机原理图

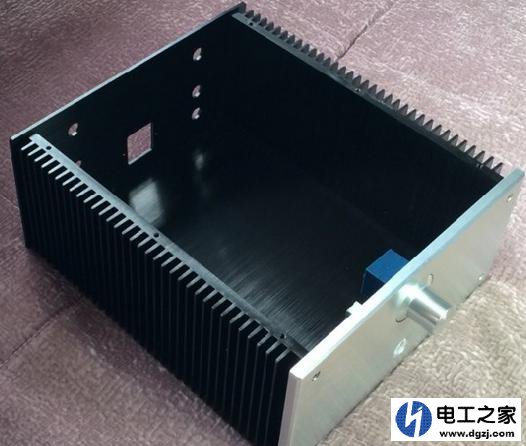

找适合的机箱,机箱看预算,其实也可能自己DIY,由于甲类,热量较大,左右最好分开在机箱两侧,常是散热器充当了侧面的机箱外壳了。
自己DIY一台纯甲类功放机原理图
再就是安装喇叭保护板,保护音箱。
内部的信号连接线,我个人DIY的功放,就是使用纯铜的网线进行连接,没有噪音,不需要屏蔽线。非常好用。
