灯管镇流器里面的DK50是什么管?可以用13001或者

时间:2019-02-27 09:22来源:未知 作者:admin 点击:
在检修日光灯电子镇流器时,有时我们会看到电子镇流器里面有一些型号为DK50、DK55之类的三极管,这类管子为仿13000系列的国产高反压开关三极管,它们的参数及引脚排列与13000系列相

在检修日光灯电子镇流器时,有时我们会看到电子镇流器里面有一些型号为DK50、DK55之类的三极管,这类管子为仿13000系列的国产高反压开关三极管,它们的参数及引脚排列与13000系列相应型号的参数基本一样,可以选用常用的13000系列三极管代换。
灯管镇流器里面的DK50是什么管?可以用13001或者13005代替吗

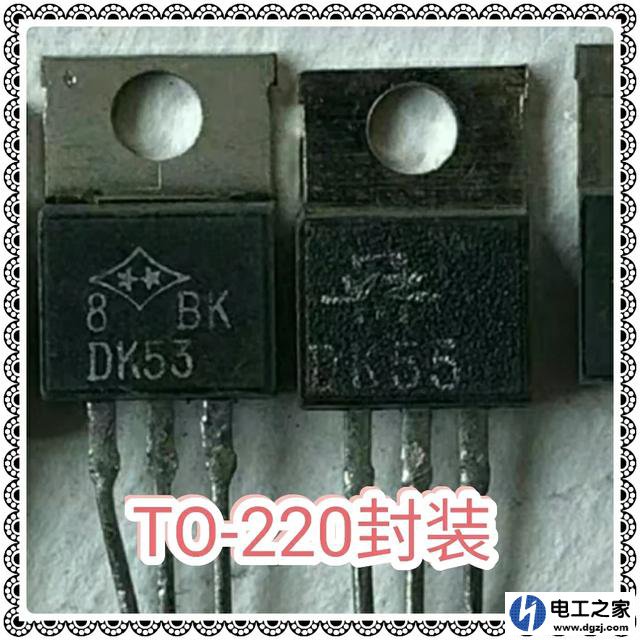

TO-220封装的DK53和DK55开关管。
上图为国产的高反压开关三极管DK53和DK55,它们的耐压值可达400V,参数分别与MJE13003和MJE13005的基本一样。这类管子的β一般不大于40,在电子镇流器里面较常用,损坏后,可以直接用MJE13003和MJE13005代换。
灯管镇流器里面的DK50是什么管?可以用13001或者13005代替吗

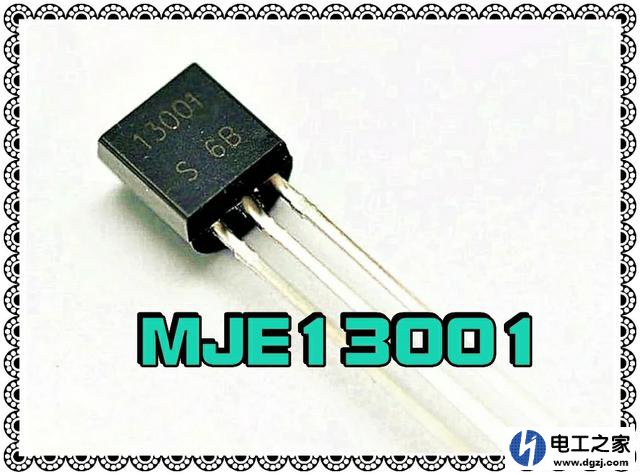

TO-92封装的MJE13001。
DK50三极管一般为TO-92封装,外形及参数与常用的MJE13001一样,该管现在不太好买,若损坏后可以直接选用MJE13001代换。
灯管镇流器里面的DK50是什么管?可以用13001或者13005代替吗

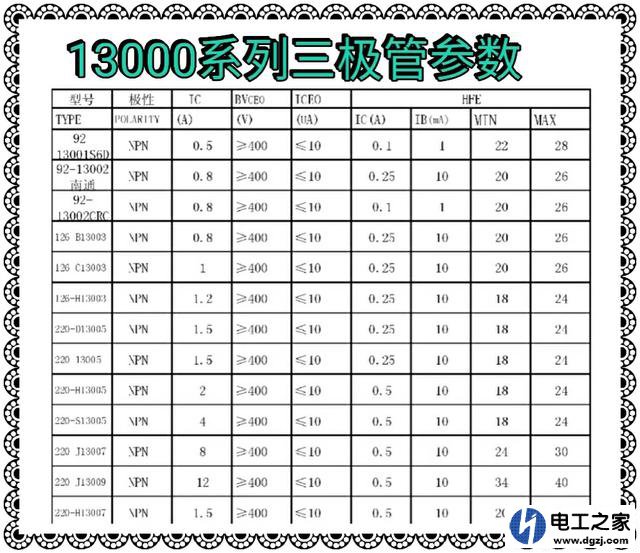

MJE13000系列三极管主要参数。
由于13000系列三极管是现在常用的高反压三极管,它们在电子镇流器、开关电源中很常用,这里给出该系列三极管的主要参数,以方便选用。
8050很普通的三极管,13001属开关管,两者相差较多,不建议代换,8050是常用的三极管,很容易买到。另外13001放大倍数低,要求较大的控制信号,8050也无法满足。
灯管镇流器里面的DK50是什么管?可以用13001或者13005代替吗
从型号来看,DK50似为国产型号的开关管。好像可以用13005代换(13001应该不行),具体的可以查一下两者的参数。
