采用电调谐调频收音机专用IC自制袖珍FM收音机
介绍一款采用电调谐调频收音机专用IC制作的袖珍FM收音机，其简单易制，体积小巧，一装即成。

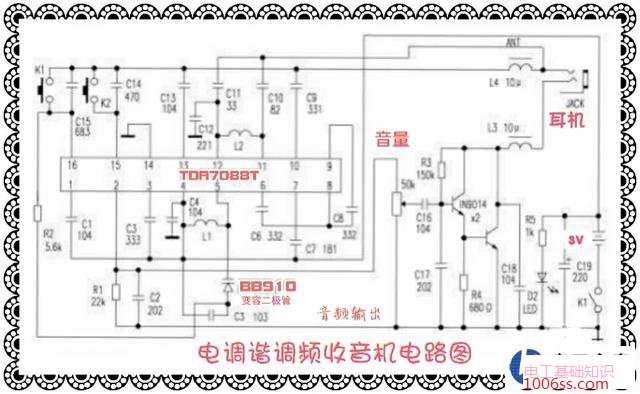

▲ 袖珍电调谐调频收音机电路原理图。
电调谐调频收音机的电路原理如上图所示。TDA7088T为荷兰飞利浦公司生产的一款电调谐调频收音机专用IC，其采用SOP-16脚封装，工作电压范围为1.8～5V，在工作电压为3V时，静态工作电流为5.2mA（典型值）。该IC省略了体积较大的可变电容，通过其15、16脚外接的两个微动开关即可选台。
图中的两个9014三极管组成一个音频放大电路，TDA7088T音频信号输出端2脚输出的音频信号经9014三极管放大后驱动立体声耳机放音。

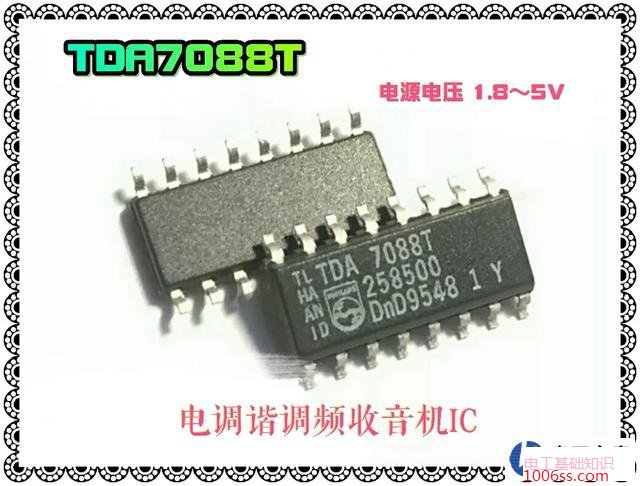

▲ SOP-16封装的TDA7088T。
TDA7088T用体积小巧的变容二极管来代替体积较大的可变电容，其5脚外接的BB910即为变容二极管。这种变容二极管的电容量会随着加在其两端的电压的变化而变化。

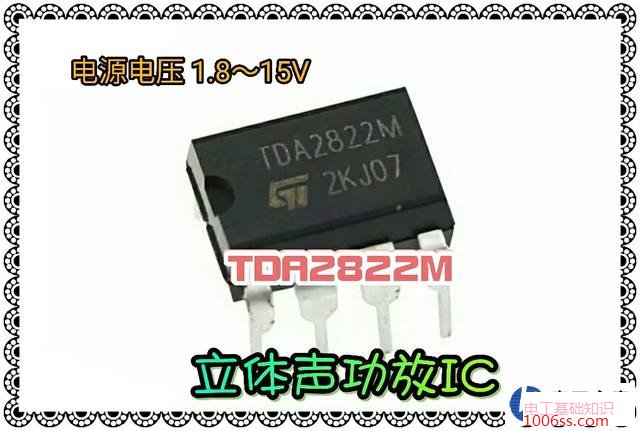

▲ DIP-8封装的TDA2822M。
上面收音机电路中的音频放大电路用的是三极管组成的简单的放大电路，只能驱动耳机工作。若想驱动喇叭工作，可以采用TDA2822M立体声功放IC接成一个BTL功放，这样即可驱动喇叭放音。TDA2822M的工作电压范围为1.8～15V。在工作电压为3V，RL为4Ω时，其输出功率为0.35W。
上图收音机的电源可以选用两节5号干电池，亦可以使用一节18650锂电池或闲置不用的手机锂电池供电。
