变频器的控制回路接线方法

时间:2019-06-17 21:30来源:未知 作者:admin 点击:
一般来讲变频器的电路主要分为两部分,主回路和控制回路。主回路的接线图如下,有三相电源输入、输出连接电机以及制动电阻、控制电源灯端子。 控制回路则是变频器的核心,主要

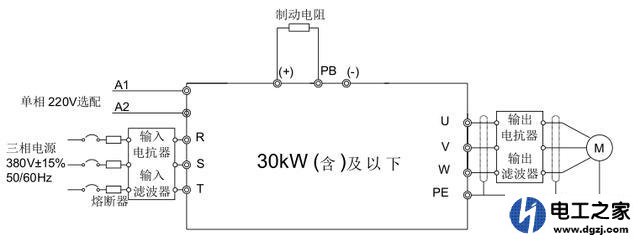

一般来讲变频器的电路主要分为两部分,主回路和控制回路。主回路的接线图如下,有三相电源输入、输出连接电机以及制动电阻、控制电源灯端子。

变频器的控制回路接线方法
控制回路则是变频器的核心,主要有开关量输入端子、继电器输出端子,开路集电极输出,模拟量输入、输出,24V电源,10V电源,以及通信端口如485接口等等。那么控制回路怎么接线,使用多少伏电压则是根据你选择的变频器控制方式来决定的。比如我们控制变频器的启动和停止使用外部端子控制,这时候我们只要短接S1、S2与com端即可,这是一个无源的开关,用plc的输入端子控制即可,输出信号Y接S,公共端连接。因为是无源电源不需要多少伏的电压。再如继电器输出用于表示变频器故障指示灯,可以接直流或者交流电源,电源和指示灯串在继电器常开输出电路中即可。那么这个再带10v电源用于模拟量控制变频器的频率,一般是使用电位器调节输出电压调速用的。 (责任编辑:admin)
