家装电路图怎么画,手工绘制方法
先来说一下家装电路图的概念,一般来说,家装电路图就是指示家中用电线路的走向以及对应的各种用电设备在每个房间的具体位置,按功能可分为强电电路图和弱电电路图,按画法有整体布局图、顶面布局图,也可按房间单独画图更加详细,画法如下(以强电电路为例):

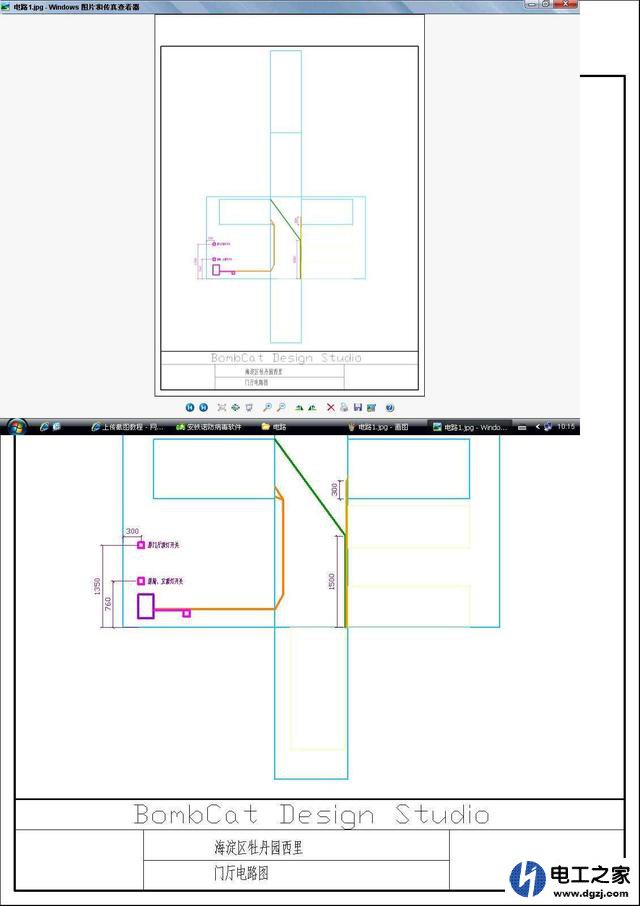

1、按房间比例和格局画出全屋平面图,按比例标出每个房间的门、窗以及主要家具的位置,如果你是业主,只为留图为证的话,尽量简化,如果为施工的话尽量标明具体位置尺寸。
家装电路图怎么画,手工绘制方法

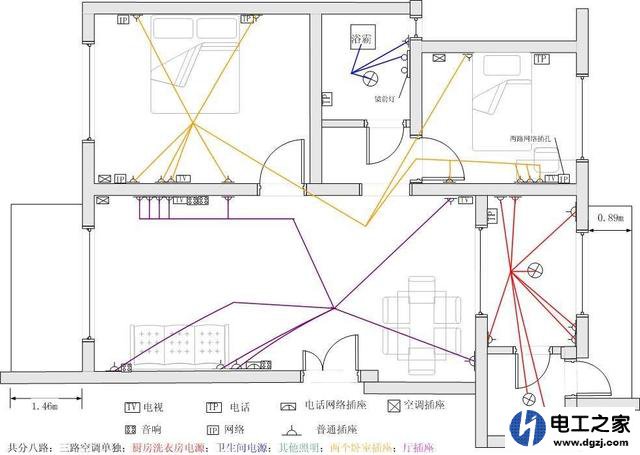

2、画出强电配电箱在房间的平面位置,然后从配电箱位置向每个房间对应位置画线以及其他分支线路。
3、画出各用电设备(包括开关插座的位置),标明平面尺寸,如果太乱,这一步可按房间单独绘制。

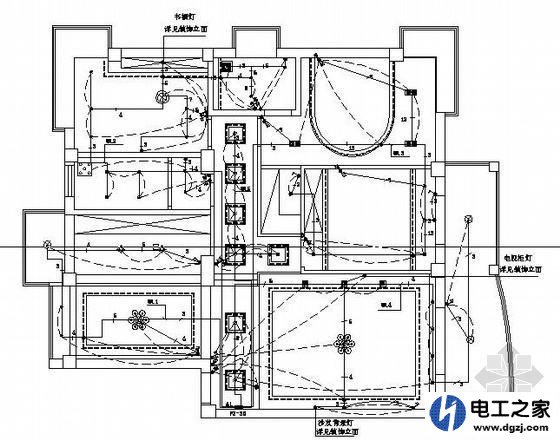

4、顶面图可另画,主要包括照明线路和厨房、卫生间还有部分空调线路。如果顶面另画,前面平面图还可简化,更易看清。
家装电路图怎么画,手工绘制方法
5、如为后期留证,在电路布管施工结束后把各房间墙面、地面、顶面用手机拍摄照片保存不是更清楚明了吗?
6、建议画一幅系统配电图,即总进线开关、各路电路对应的开关及顺序,每个空开(漏保)对应的用电设备的名称,并标明每路电线的规格。
家装电路图怎么画,手工绘制方法
以上观点来自本人实际工作经验,如有不足请批评指正
