电工布线标准是什么?家装水电改造标准施工

时间:2018-08-04 09:44来源:未知 作者:admin 点击:
电工 布线标准是什么? 家装 水电改造标准施工 电工布线严格来说要分直敷布线、金属导管布线、可挠金属电线保护套管布线、金属线槽布线、刚性塑料导管布线、地面内暗装金属线槽

电工布线标准是什么?家装水电改造标准施工

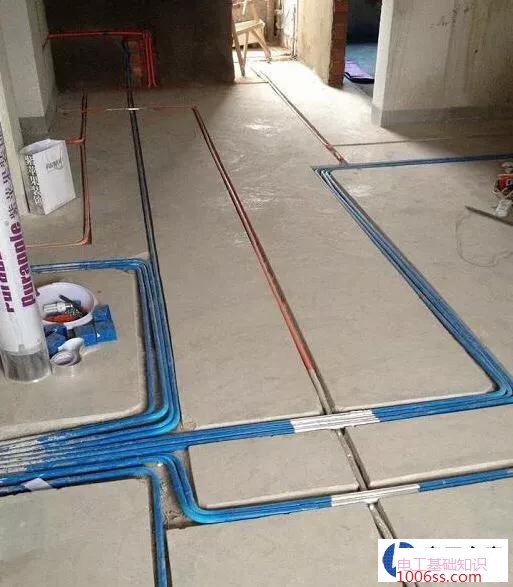

电工布线严格来说要分直敷布线、金属导管布线、可挠金属电线保护套管布线、金属线槽布线、刚性塑料导管布线、地面内暗装金属线槽布线等几种方式,它们的布线标准都不相同。下面电工之家以家装常用的刚性塑料导管布线为例,来给大家分析电工布线的标准。
根据民用建筑电气设计规范JGJ16-2008,刚性塑料导管也就是PVC线管的布线要求如下:
PVC线管适用于室内和有腐蚀性劣质的场所,不适用于高温个容易受机械损伤的场所,也就是适用于家装;
暗埋在墙里或者是混凝土里的刚性塑料导管应选用中型导管;
三根及以上绝缘电线穿于同一根导管时,其总的截面积不应超过导管内截面积的40%;
不同回路得线路不应穿于同一根刚性塑料导管内;

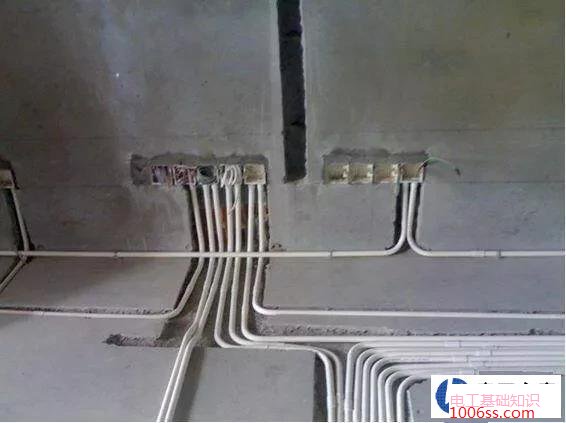

电工布线标准是什么?家装水电改造标准施工
电线在塑料导管内不得有接头,分支接头应在分线盒内进行;
刚性塑料导管暗敷或者是埋地敷设时,引出地面的高度不应低于300mm,有防止损伤的措施;
刚性塑料导管当管路较长或者是转弯较多时,宜适当增加拉线盒或加大管径;对无弯的管路不超过30米;两个拉线点之间有一个弯时,不超过20米;两个拉线点之间有两个弯时,不超过15米;两个拉线点之间有三个弯时,不超过8米;
刚性塑料导管在穿过建筑物变形缝时,应装设补偿装置;
塑料线导管布线,在线路连接、转角、分支及终端处应采用相应的附件。
电工布线标准是什么?家装水电改造标准施工
此外还有强电管与弱电管,冷热水管,煤气管等管道都有相应的距离要求,这里就不做一一介绍了。
电工布线标准是什么?家装水电改造标准施工
说起水电布线的标准,作为设计师我们在验收的时候是有验收标准的。

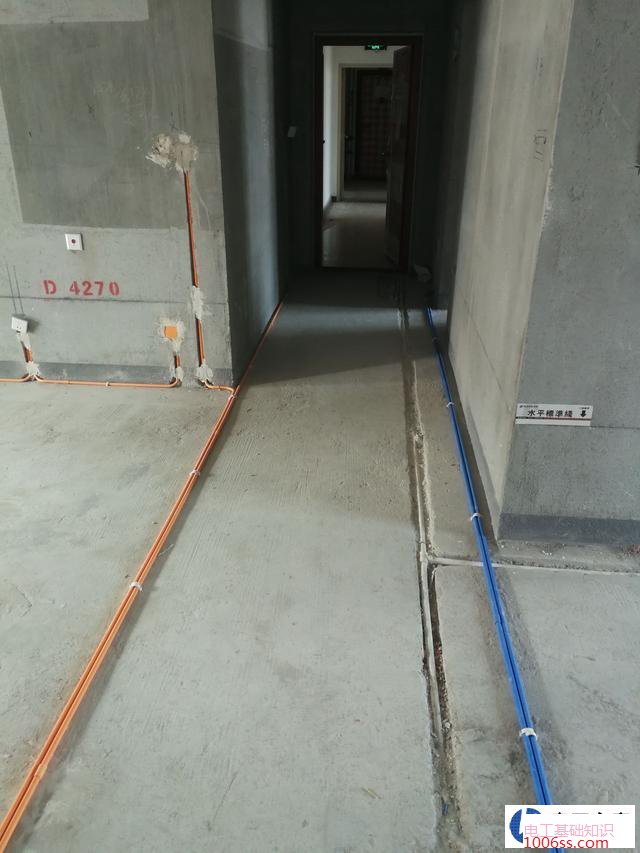

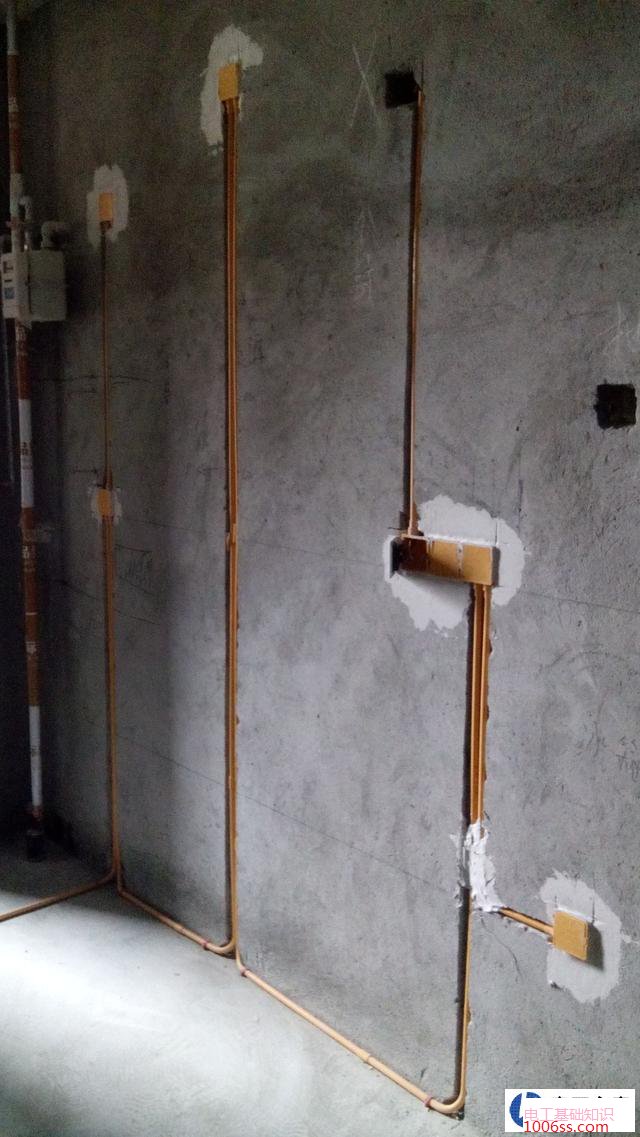

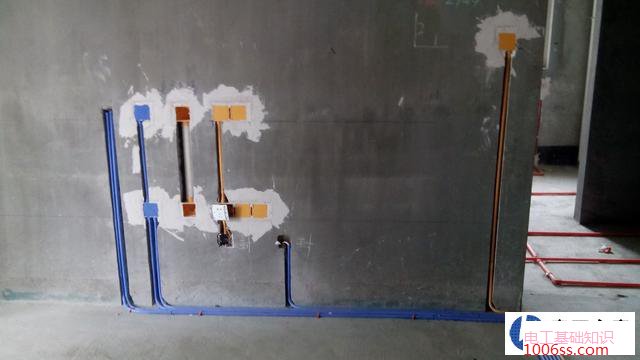

1.水电完工后横平竖直,先弹线后施工,开槽精细,这样作出的水电既美观,又方便后期安装东西。
电工布线标准是什么?家装水电改造标准施工
电工布线标准是什么?家装水电改造标准施工

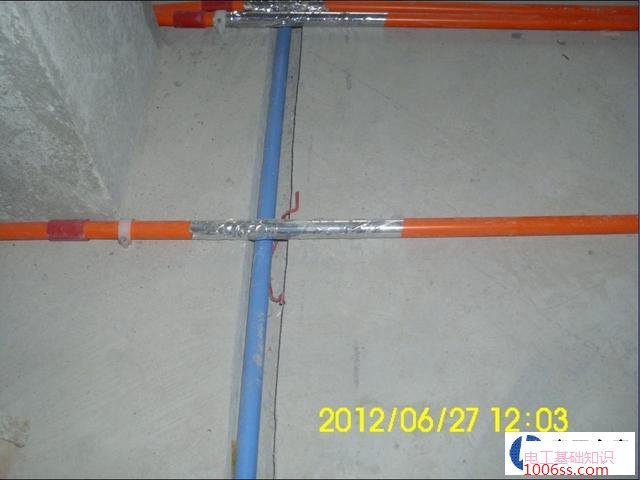

2.强弱电交叉的地方有屏蔽弯或者锡箔纸,防止强电对弱点的干扰。
电工布线标准是什么?家装水电改造标准施工

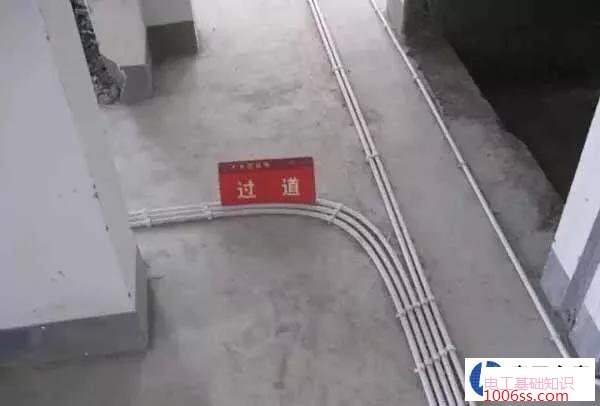

3.强弱电之间的间距保持在30mm以上。防止强电对弱点的干扰。
电工布线标准是什么?家装水电改造标准施工

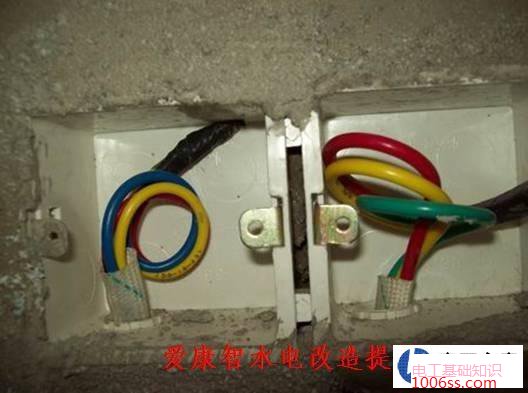

4.线头接口的地方一定要有专用胶带缠好,防止后期电线脱落,插座不通。我不建议用WAGO端子。不实用,容易掉。
电工布线标准是什么?家装水电改造标准施工

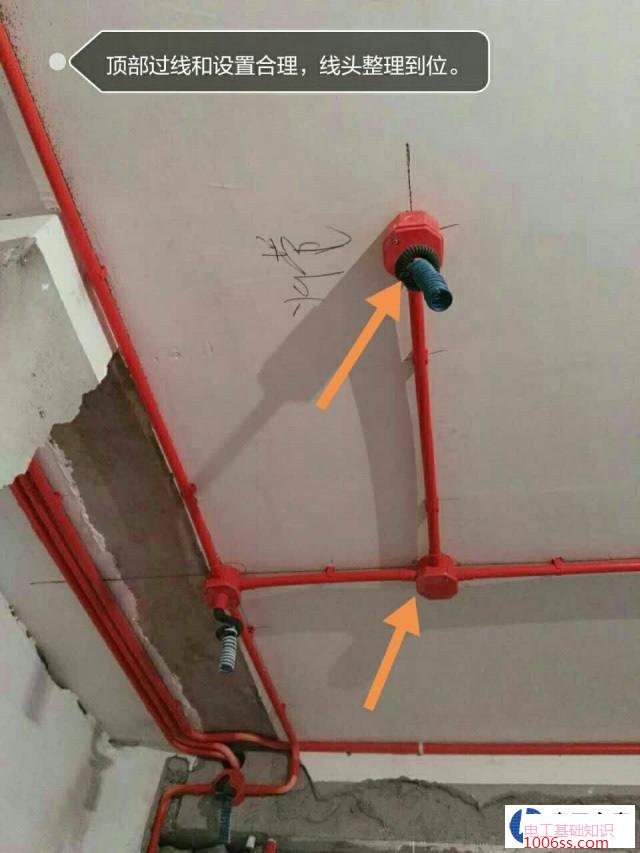

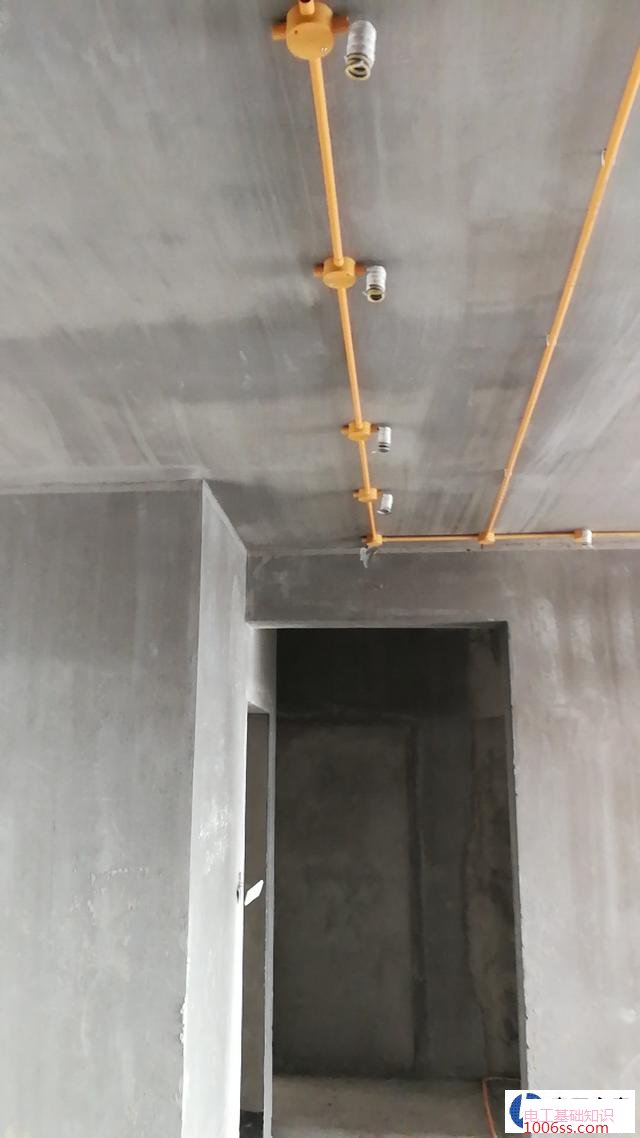

5.每个灯头预留的线头都用蜡皮管包一下,防止后期木工吊顶的破坏和漏电。
电工布线标准是什么?家装水电改造标准施工
电工布线标准是什么?家装水电改造标准施工
6,空调的开关可以考虑买个空开,单独控制,防止跳闸。
7,空调和厨房等电器功率比较高的地方,要用四平方的线。其他功率低的插座用2.5平方的。
