家装电路布线图及家装电线布线标准规范
家装电路布线图及家装电线布线标准规范

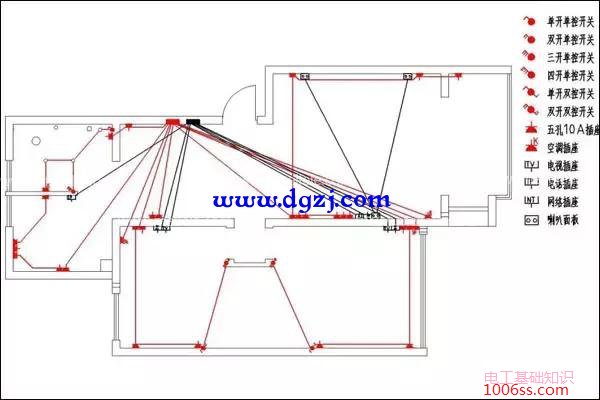

这是一张天花顶面的电路布线图,主要是连接顶面的灯饰,部分开关插座,以及空调等等的线路。
家装电路布线图及家装电线布线标准规范

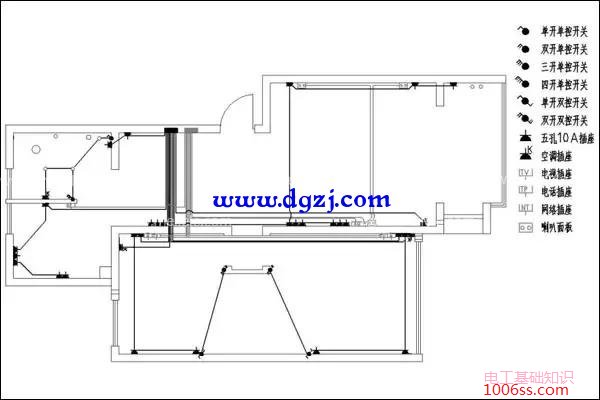

这是一张地面的电线布线图,地面和顶面还是有很大的不同,顶面尽量走捷径,节约电线,当然都是直线,因为直线永远是最短的距离,地面则是尽量横屏竖直,并且沿墙边走,主要便于检修,减少交叉,确保安全,同时避免后期施工时,如安装地板对电线造成误伤。
家装电线布线标准规范解
1、施工前要充分考虑备功能区域所需的电器及照明设备,并以此为依据粗略。计算每路电线相应匹配的电线截面积、应尽量采用优质钢芯护套线及暗装接线盒,以免老化和折断,造成面板安装困难。
2、绘制各居室电路分布图,并以各种灯具、开关、插座和配电盘定出坐标及高度,以确定路线的走向和分支汇合。电线最好选用不同颜色,以便识别不同的回路。
3、最好将电源线外穿阻燃管材后再敷设,在可燃结构的顶棚内,一定要加穿阻燃管树,同时在顶棚外应设置电源开关,供必要时切断电源用。所有导线的接头,都应在接线党内。
4、室内线路每一分路总容量,不应超过3000瓦,每一单相回路的负荷电流,—般不超过15安,使用空调等大容量家用电器时,应设置专线。
5、开关安装高度一般离地面120—335厘米,插座高度一般为20—30厘米,配电盘高度以180—200厘米为宜,若家中孩子幼小,应以确保安全为原则,对这些部件的安装高度进行调整。
家装电线布线应该注意些什么
1、在家装电路施工中特别需要关注以下几点: 一.施工人员应具有当地劳动部门核发的在有效期内的岗位操作证书。二.所使用的材料应是国标产品,或具有安全认证标志(北京地区为长城标志),以确保安全使用寿命。 三。施工应严格执行规范和工艺标准。
2、在家装电路施工中需要注意的是,先在线管里放铁丝,然后安装线管,最后穿线的时候就有铁丝引导了。
小编总结:在家装电线布线,除了要了解简单的电线布线图,还要检查这些电线、插座、开关等排布的,是否符合设计布线标准规范,同时还要要用兆欧表来检测绝缘电阻的情况,看是否有漏电、短路。以确保在作下一步施工前,没有隐蔽的问题。
