50A开关总是跳闸怎么回事

时间:2021-01-24 20:51来源:未知 作者:admin 点击:

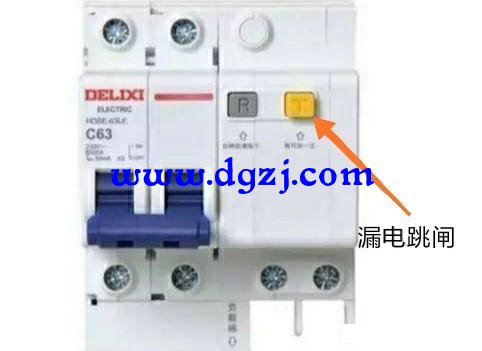

电压不同出现的故障也会不同。咱们这里所指的电压,一般都是指380V或220V的进户电压。另外,开关属性不同,跳闸故障也会不一样,普通的 空气开关 和 漏电保护器 是各司其责的。

电压不同出现的故障也会不同。咱们这里所指的电压,一般都是指380V或220V的进户电压。另外,开关属性不同,跳闸故障也会不一样,普通的空气开关漏电保护器是各司其责的。

假如线路电压是380V的,那么根据已知的条件,结合公式来计算一下其额定电流是多少:

I=P/V·√3·cosø,也就是8500W/380V×1.732×0.8≈17A。这个电流值很显然低于50A的开关额定电流值,所以,50A的开关是没有问题的。

回过头来再看看导线是否合乎要求,按照导线载流量经验口诀来计算的话,4mm²铜线的安全载流量为30A,大于17A的额定电流,也没有什么问题。(载流量计算口诀如下)


当电压为220V的时候,设备的负载性质不一样,额定电流也不一样。设备属于阻性负载时(如电饭锅、电炉等),1KW大概4.5A的电流;感性负载(如电风扇、空调等),1KW的电流大概为6A。按照所列出的数值计算,阻性负载8.5×4.5=38.25A;感性负载8.5×6=51A。由此可见,当负载是感性负载时,其额定电流高于开关的额定电流。而此时,您选择的又是4mm²铜线,显然是导不开这么大的电流的,导线过细就会发热,致使空开因过载而跳闸。建议您换成63A的空开和10mm²铜线,这样会更安全一些。 (责任编辑:admin)
