插座的零线和灯的零线共用为什么会跳闸

时间:2021-01-02 13:54来源:未知 作者:admin 点击:
我们的家庭进户线都是单相三线,一条火线,一条零线,一条地线。从这个意义上来说,所有的家庭 用电 的零线都是共用一条,不管是插座还是照明。 但是这条零线进了我们家之后就

我们的家庭进户线都是单相三线,一条火线,一条零线,一条地线。从这个意义上来说,所有的家庭用电的零线都是共用一条,不管是插座还是照明。

但是这条零线进了我们家之后就有可能分成若干条支路零线,这又根据我们家庭装修的布置而有所不同。

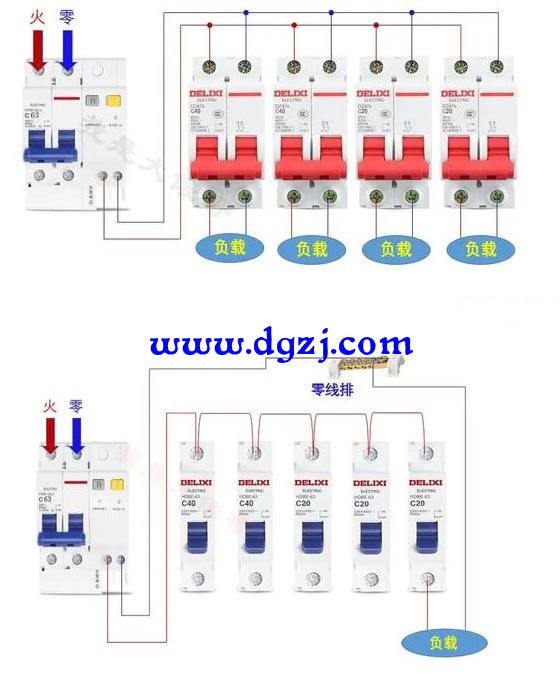

如果家庭的配电箱的总开关用的是漏电保护器,各个支路的开关用的是空气开关,这样子不管你怎么接都可以。就像下面这两张图。


下面的支路,不管你用的是两位的空气开关,还是一位的空气开关,照明的零线和插座的零线都可以共用。因为他们的电流最终都是经过总开关漏电保护器,不管它绕了多远,都始终要从这里过去,所以不存在零火线电流不平衡的问题,漏电保护器也就不会跳闸。 (责任编辑:admin)
