电视显像管应用了什么原理

时间:2020-12-13 22:41来源:未知 作者:admin 点击:
还原来自摄像头视频画面内容的电真空器件。它的工作原理与结构见下图,图片上部是显像管的尾部,安装着管子内部与外部联接的插头在这里将其灯丝引脚、阴极引脚、控制极引脚、

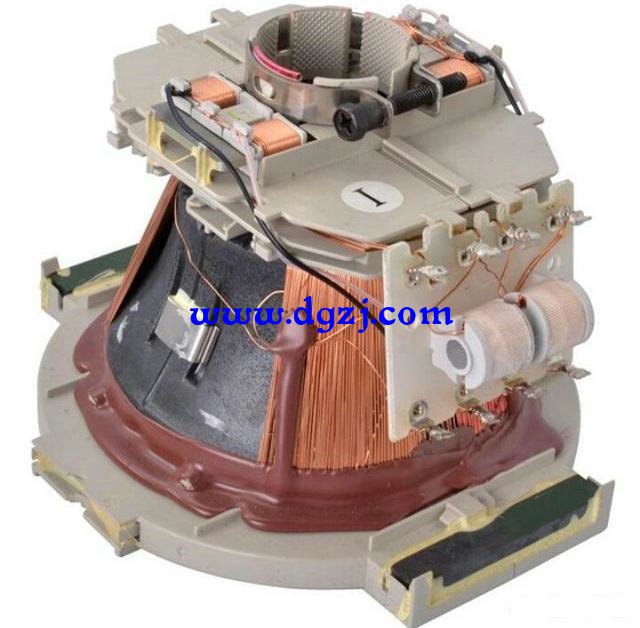

还原来自摄像头视频画面内容的电真空器件。它的工作原理与结构见下图,图片上部是显像管的尾部,安装着管子内部与外部联接的插头在这里将其灯丝引脚、阴极引脚、控制极引脚、加速极引脚、聚焦极引脚都固定在这个玻璃座上,这就是管脚部分,从透明的玻璃管可看到内最上面的是电子枪,电子枪是由灯丝与阴极组成,再往下是控制极以此加速极(第一阳极)、聚焦极、高压阳极(第二阳极),图中锥体部是高压嘴它与锥体内部涂有黑色石墨的高压阳极联接,早期的阴极是由涂有钍化物的金属管将灯丝套起来,由于钍这种元素当达到一定温度时,其表面就产生大量的自由电子,如果在阴极上施加负电压控制极施加正电压,此刻钍化物表面的自由电子由于受阴极负电场的排斥与控制极的吸引而脱离阴极,又由于加速极的存在,而且加速极上的电场比控制极更高,因此从阴极发射出的自由电子继续向电场更高的聚焦极、在高压阳极也就第二阳极获得足够的能量,飞向屏幕轰击荧光粉发光。由于聚焦极的存在使这股电子流汇聚成了一束电子流,管颈与锥体部分的第二阳极只是给电子加速的作用,然后在控制阴极与控制极之间的电场电压时,可实现控制画面上的亮暗点组成的画面。在管颈与锥体的位置安装了个偏转线圈的物件,它有两个线圈组成,一、行扫描线圈,二、场扫描线圈。是它负责把阴极发出的电子流,由行扫描线圈在屏幕上划出一道道水平的亮线,然后再由场扫描线圈把上述的亮线拉伸成许多水平亮线组成的画屏。


也许有读者会问,扫描总得有个起始点或者是控制扫描的机制啊?这事还得从作为电视画面的转还装置摄像头开始,摄像头把自然景象转化成视频信号时,现在就以比较原始摄像管的工作原理简述一下,首先介绍摄像管工作原理,它也是由电子枪、加速极、聚焦极、感光靶、偏转线圈等组成,电子枪自然是产生电子流的装置,加速极的作用自然就是使电子流获得足够的能量向前运动,聚焦极的作用就是使电子流到达由许多光电管组成的拾像靶时汇聚成一个极小的小点。控制画面信息步调一致的信号名曰同步信号,在它工作时先由同步信号控制摄像管的偏转线圈使阴极发出的电子流组成的电子束,按照场行扫描逐个点“亮”或者是“关闭”拾像靶上的光电管,在其公共阴极上输出视频信号。因此在视频信号一行的起始时段安排行同步信号,在行扫描完成625行时安排场扫描的同步信号。因此在画面还原的时候同步扫描是按照视频信号本身携带的口令完成的。 (责任编辑:admin)
