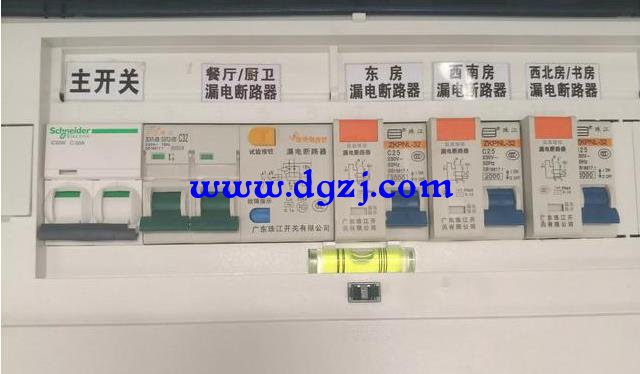

家庭配电一般都是由电源总开关（总断路器或总漏电断路器）、把电源分配它的下一级各配电回路的分路开关（各分路断路器或漏电断路器），之后根据各回路的负载选用合适安全载流量的导线、再之后就是根据各回路导线安全载流量匹配装设相应脱扣电流值的断路器或漏电断路器来保护导线安全。 下图是三室一厅的主配电箱的电源分配实例；  以上两个图实际上是一个双层主配电箱。一图是配电箱的上一层，它从左至右第一个是双极50A主断路器、第二个是餐厅/厨卫线路双极32A漏电断路器、第三个是东房间线单极+N25A漏电断路器、第四个是西南房间线路单极+N25A漏电断路器、第五个是西北房间线路单极+N25A漏电断路器。 (责任编辑：admin) |
