插上电器就跳闸涉及到电路故障和电器设备故障两方面。

我们首先从电路部分进行分析，究竟是什么原因，引起一插上电器就跳闸。

一，电路故障引起的插上电器就引起断路器跳闸因素分析。
1.在我国家用电路是我们通俗讲的单相电路。
单相电路是由一根相线和一根零线组成的电路回路。通常意义上在我国电单相电路为220V电压。
在回答插座插上电器就跳闸的原因前，为什么要先了解电路基本概念？

因为电路故障的处理需要我们对电路基本原理有一点点了解才能掌握正确的处理法。

在生活中的电路是经过变压器减压后输送到居民指定用电处的电路。多数情况下，此时的电路有三很电线。它们分别是一跟线线（火线）L，一根零线N和一根地线PE。

火线对地线和对零线电压正常情况下为220V。但，实际生活中，火线只会和零线形成工作回路，不与地线形成工作回路。

零线其实也是一根在变压器中心线接地之后引出的工作地线。零线自身不显示电压，只在与相线回路中显示电压。

地线可以简单的理解为接入大地的导线。地线接入方式有多种，这里只以三相五线制接地方式为例。

断路器，在家用电路控制线路中多用单相断路器，又名单相空气开关。断路器的种类可以简单的分为，断路保护器和漏电断路保护器。（实际上断路器的种类非常多，这里只以空气开关和漏电开关为例）断路器的作用除了接通，分断电源之外，还具有短路、欠压、漏电等保护作用。也就是当线路出现电流大于断路器的额定脱扣电流时，断路器就会跳闸分断电源。

2.回到电路故障引起的跳闸上来。怎样的电路情况下，断路器会在插座接通后跳闸？
通常情况下火线与零线短路会引起空气开关跳闸。火线与地线短接会引起漏电开关跳闸。

短路，短路就是不同电位的导电部分之间的低阻性短接，相当于电源未经过负载而直接由导线接通成闭合回路。我们可以直接理解成，火线中的电流没有经过用电器（低阻性）直接与零线或者地线回路。也就是说，火线和零线或者地线直接接通，就会引起断路器跳闸。因为这时候的火线电流会极速扩大，超过断路器的额定保护电流，引起断路器脱扣分断电源。

那么，插座不插电器时断路器不跳闸，插上就跳闸，电路上是怎么回事呢？一般情况下，当插座内接线端接错时会引起这类故障。当插座中，火线接到插座L端，零线接入插座PE地线端时就回出现电器一插上断路器就跳闸的情况。

因为，这时候的地线是没有做功的，当火线与地线回路时就形成了漏电故障，即火线中的电流直接被引入大地。这时候断路器中的零序电流感应器就会工作，引导脱扣器脱扣分断电源。

3、如何判断和处理插座内部接线错误引起的电器插上插座就跳闸呢？
①、当出现电器插上插座就跳闸时，可以用刚才插上插座的这个电器，到其他位置的插座去试插一下。如果在其他位置的插座没有出现，一插上就跳闸的情况，那么就可以大致判断是插座接线错误引起的。

如果在其他插座试插，也出现一插上就跳闸的情况，这时就有可能出现两种情况，一是电器有故障，二是插座有接线有故障。此时就需要我们在用另外一台用电器进行试插，如果另外这台电器试插，出现插第一个插座后，断路器跳闸，而插第二个插座断路器不跳闸。这时候我们就可以大致判断是前一个插座和前一个用电器有故障了（这个原因，我们后面讲解）。

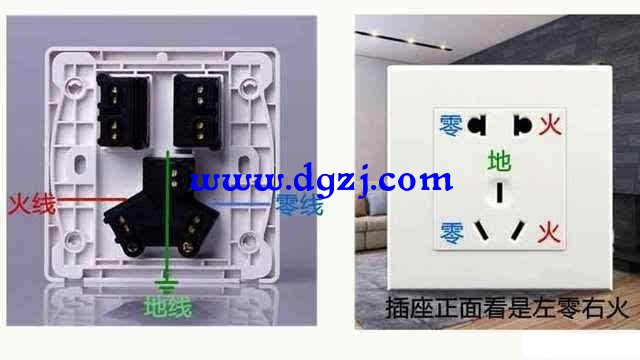

②、当确定是插座接线故障后，就可以拆开插座外壳重新接线。接线时确认准确火线接入，插座L接线端;零线接入N接线端，地线接入pe接线端。

在实际生活中电路接线故障引起的电器插上插座就跳闸比较少见，常见于新装修的插座中和更换了旧插座的情况下。属于接线工人操作失误造成的。在实际生活的插上电器就跳闸多见于用电器设备中。接下来我们分析一下用电器故障引起的插上电器就跳闸。 (责任编辑：admin)
