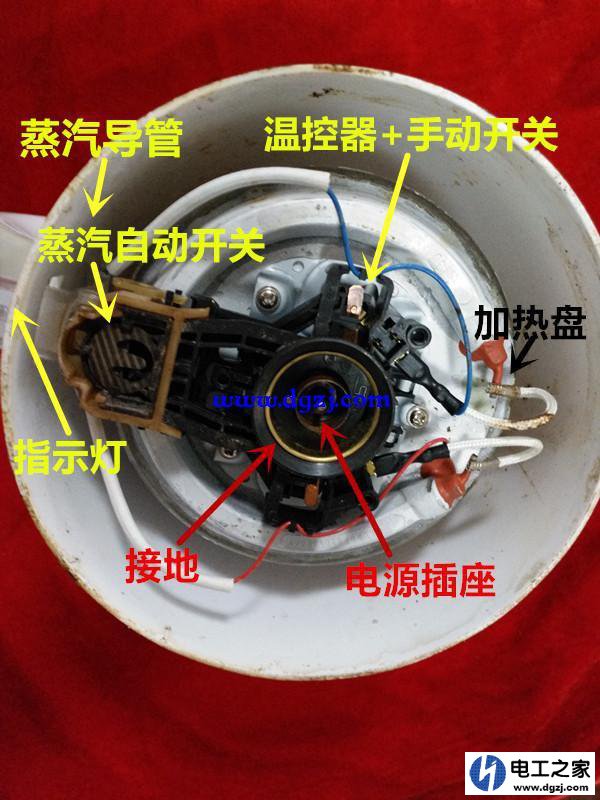

是壶身底部内部结构图，标注了一下各部分的名称，

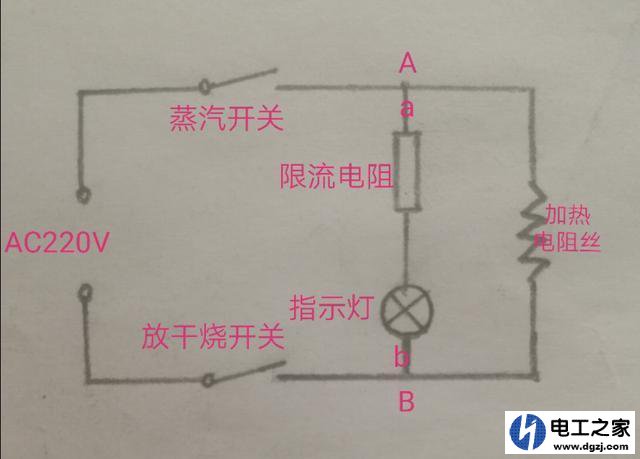

同时，画出了该电热水壶的电路图，供参考

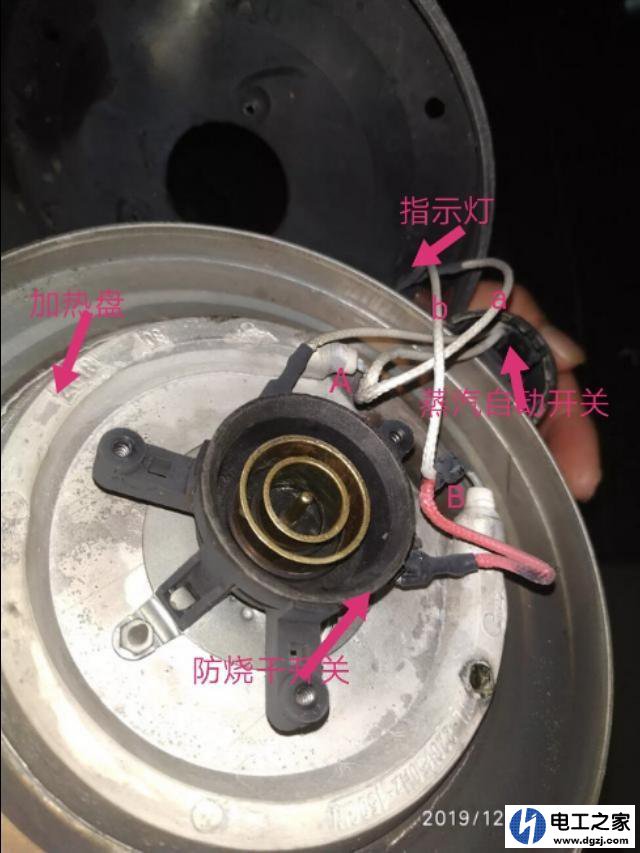

很显然，指示灯部分（指示灯与限流电阻串联组成）与加热电阻丝（加热盘）并联在A、B两点间，既然指示灯发光，表明指示灯部分没问题，故障就出在A、B之间的加热盘部分，并且一定是发生了开路。检查一下（可用万用表欧姆挡测量）加热盘两端的与A、B两个接线柱是否接触良好，如接触良好，就是加热盘内的加热电阻丝被烧断。
电热水壶灯亮水不热咋回事？要弄清楚这个问题我们首先要了解电开水壶的结构和原理。

电热水壶主要由底座和壶两部分组成，指示灯是装在壶里面，底座主要是给壶提供电源的。现在指示灯是亮的，说明底座没有问题。现在我们主要来分析壶的内部哪个地方损坏会造成灯亮而不能加热。
我们知道，开水壶是依靠内部的加热丝通电发热的，灯亮说明开关电路没有问题，不发热只能是一下两个原因造成。
1 连接发热丝的线路烧断
由于线路不通，这个时候我们测量发热丝两端没有电压送到，造成水不热
2 发热丝内部开路
我们用万用表测试发热丝两端220V电压正常，但由于发热丝内部不通，电流没有回路，发热丝不会发热，造成水不能加热。
