电机启动跳闸后合闸内有火光合上闸还会跳是什

时间:2018-09-06 11:41来源:未知 作者:admin 点击:
电机 启动跳闸后合闸内有火光合上闸还会跳是什么原因 合上开关总跳闸:原因有:1:断相,三相电源在缺相时, 电动机 就启动不起来,造成过电流,在起动一瞬间,由于电流大,造成 接

电机启动跳闸后合闸内有火光合上闸还会跳是什么原因
合上开关总跳闸:原因有:1:断相,三相电源在缺相时,电动机就启动不起来,造成过电流,在起动一瞬间,由于电流大,造成接触器线圈失压,而跳闸。2:线圈回路中,有接触不良地方,接触不良,线圈有时得电,有时失电,就会造成频烦的起动,停止,造成开关跳闸,冒火花。3:过载:电机轴承,设备轴承损坏,设备卡死,造成开关过电流,继电器过热跳闸,希望对朋友有用,
因为电机的特性,启动时瞬间电流非常大,是平时正常工作时的几十倍。因此启动时跳闸是很正常的。
这类情况下,一来需要检查启动器开关的容量是否足够,二来大型电机的话可以设置软启动电路
有一个问题可以考虑一下,电源进线太小,线路压降太大。启动以前,电压可以满足接触器线圈吸合要求,吸合以后电机启动,会通过7倍电流,线路压降会使电压降到吸合要求以下。接触器会释放。释放以后电压会回升,又开始吸合。处于一种震荡状态,接触器会啪啪啪一直抖动,由于切断的是启动电流,很大,会出现火花,时间长会很快烧蚀掉触头。经过一段啪啪啪以后,电机得到断续电流,会开始运转,电流减少,电压回升,可以工作了。这种情况在临时用电经常会发生。解决办法,加大电源线径,百试百灵。
可根据其电动机控制的顺序,来检查予以排除。

电机启动跳闸后合闸内有火光合上闸还会跳是什么原因

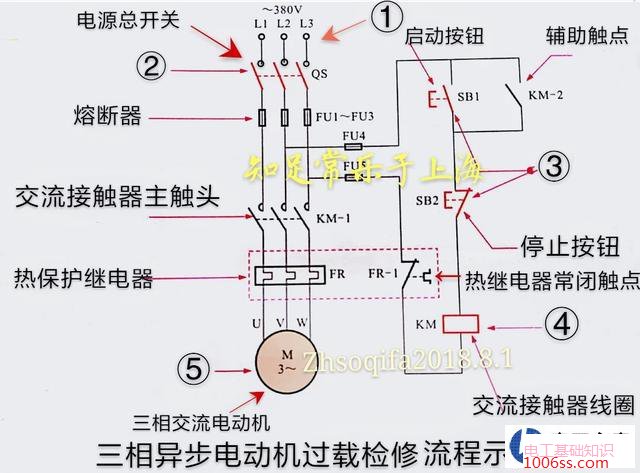

图例说明①②③④⑤是检查的序号。
当三相交流供电电源、交流电动机、控制线路出现故障时,可以通过故障现象,分析整个控制线路和元器件,缩小故障范围,锁定故障器件。
①→首先万用表检查三相交流电源3×380V供电电压是否正常,若不正常,则应该检查电源供电线路。
②检查电源总开关QS,看它的三相能是否上、下连接为正常的通路。检查三个熔断器FU1~FU3是否正常。
③检查启动和停止按钮是否正常,若有损坏的元器件,则应该更换。
④检查交流接触器的线圈及三对主触头1、3、5与对应的2、4、6是否正常,这里值得注意的是,交流接触器的主触头由于电动机的过载,使触头粘连的情况经常发生。还有就是交流接触器由于使用时间过长,使用环境湿度过大而造成触头严重氧化。它是恶性循环,使控制的电动机出现过电流或缺相运行,产生接触器粘连故障。此时它若有问题予以更换交流接触器。
⑤检查三相交流异步电动机的接线是否良好,电动机本身是否损坏,若有问题,则应该更换电动机。
这里反复强调的是,这个过程一定要注意安全
当电动机控制线路或电动机出现问题时,都会引起电动机无法工作。检查之前,首先要做好控制线路和元器件的故障分析,真正做到自己心中有数,为检修调试打下基础铺垫。
下面再简单介绍一下四种故障现象的产生原因。
1、一通电就跳闸;→闭合总开关后跳闸,按下启动按钮后跳闸。→这是电路中存在短路性故障,包括保护热继电器或三相交流异步电动机短路、接线间短路。
2、电动机不启动、电动机通电不运转并且有“嗡嗡”响声;a→按下启动按钮后电动机不启动。→三相交流电源供电异常、三相交流异步电动机损坏、接线松动(至少有两相)、控制器件损坏、交流接触器或热继电器损坏。b→三相交流供电3×380V异常,缺相、电动机损坏、接线松动(至少一相)、控制器件损坏、交流接触器触头损坏、热 保护继电器损坏。
3、工作运行中自动停机;→运行过程中无故停机、电动机运行过程中,热继电器断开;→熔断器烧断、控制器件损坏、保护器件损坏。电流异常、过热保护继电器损坏,负载过大。
4、电动机过热;→三相交流异步电动机运行正常,但是温度过高。→三相交流供电电压偏低,造成电动机运行电流异常过大或电动机的负载太大,电动机无法承受,造成电动机发热。 (责任编辑:admin)
