温度控制器不能控温的解决方法

时间:2018-09-06 11:40来源:未知 作者:admin 点击:
温度控制器不能控温的解决方法 温控器是一个简单的温度闭环回路,设定温度值,一般是通过面板给定的,然后实际温度值,通过热电偶或者热 电阻 这些测温元件检测出来,一般有

温度控制器不能控温的解决方法

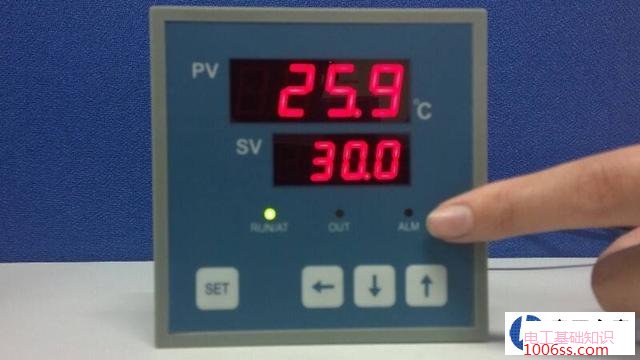

温控器是一个简单的温度闭环回路,设定温度值,一般是通过面板给定的,然后实际温度值,通过热电偶或者热电阻这些测温元件检测出来,一般有PID和ON/OFF两种控制算法,辅助有高低温报警这些辅助继电器,不能控温,先要检查是不是温控器的输出不正常引起的
温度控制器不能控温的解决方法

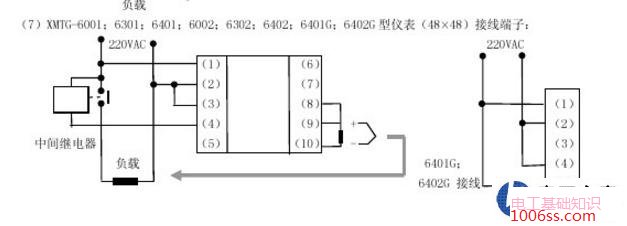

比如这样一个接线方法,在温度低于一定值的时候,中间那个继电器会吸合,220伏电直接施加在电热丝(负载)上加热,电热丝会发热,温度会慢慢上升;温度高于一定值的时候,中间那个继电器会断开,这样电热丝上不会通过电流,电热丝不会发热,温度会慢慢下降。
温度控制器不能控温的解决方法

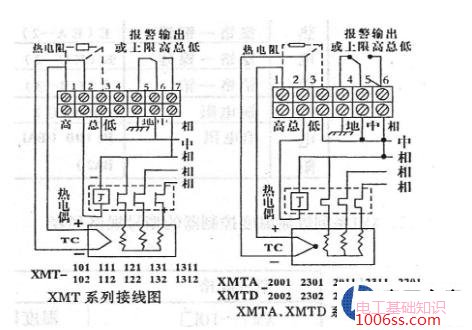

一般还有利用了上边这种报警继电器输出来连锁上边的中间继电器,这样高低温的时候会报警。
温度控制器不能控温的解决方法

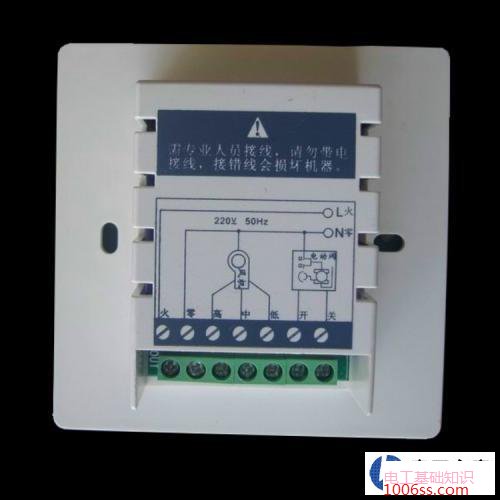

很多温控器,都带有报警输出设置功能,你先要根据对应说明书,判断是不是报警方式没有选择对,或者报警输出没有接对线等。
温度控制器不能控温的解决方法
如果线是正常的,报警设定也是没有问题的,就要检查中间继电器输出是否正常,如果正常,不排除是发热丝烧断了,或者主回路电源不正常。
温度控制器不能控温的解决方法
如果输出都不正常,可能是温控器本身烧了。
