维修电工必看电路图,看懂才算合格电工

时间:2018-08-14 11:49来源:未知 作者:admin 点击: 次
维修 电工 必看 电路图 ,看懂才算合格电工 自锁电路 异地控制电路 星三角启动。 双互锁控制 电机 的正反转，电机正反转接线应用非常广，特别是双互锁，更加 安全 。 一键启停电路

维修电工必看电路图,看懂才算合格电工
维修电工必看电路图,看懂才算合格电工

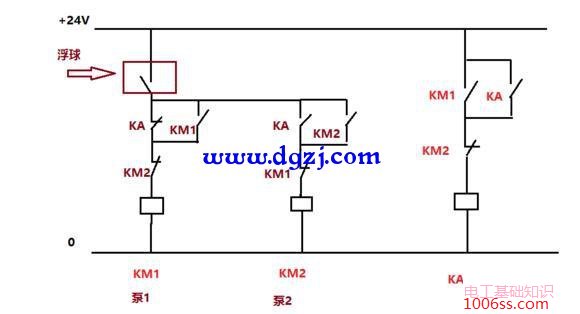

自锁电路
维修电工必看电路图,看懂才算合格电工
异地控制电路
维修电工必看电路图,看懂才算合格电工

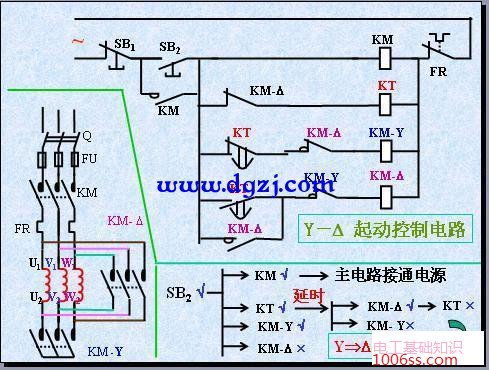

星三角启动。
维修电工必看电路图,看懂才算合格电工

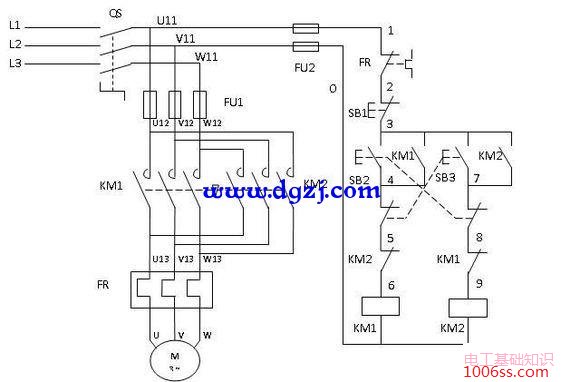

双互锁控制电机的正反转，电机正反转接线应用非常广，特别是双互锁，更加安全。
维修电工必看电路图,看懂才算合格电工

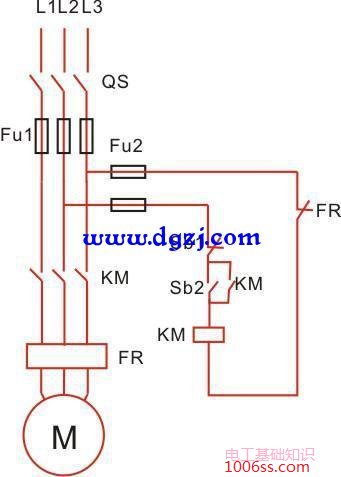

一键启停电路。
维修电工必看电路图,看懂才算合格电工

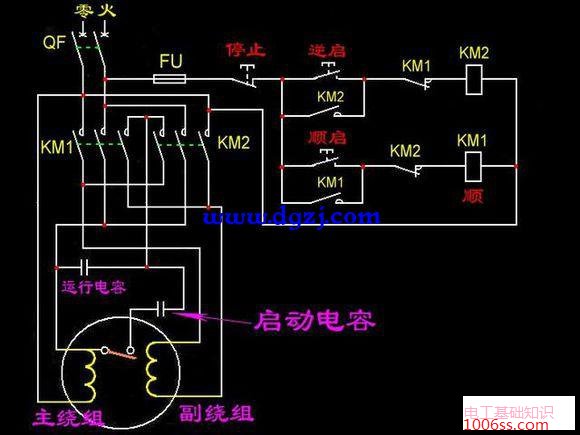

控制加两个电容的单相电机正反转接线
维修电工必看电路图,看懂才算合格电工

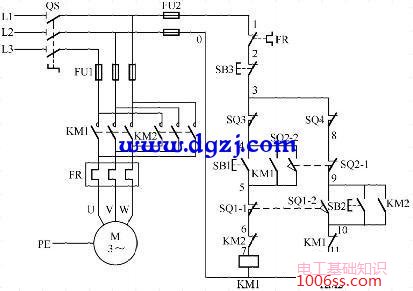

循环小车通过行程开关来控制电机正反转的切换，实现小车来回运行。
维修电工必看电路图,看懂才算合格电工

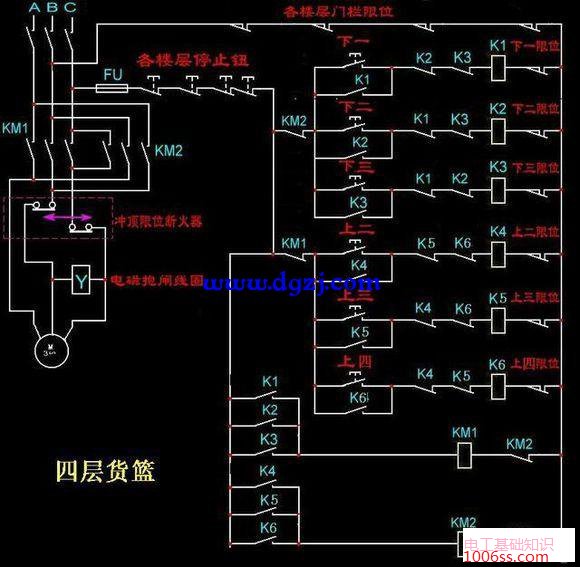

控制升降货篮的电路图。
维修电工必看电路图,看懂才算合格电工

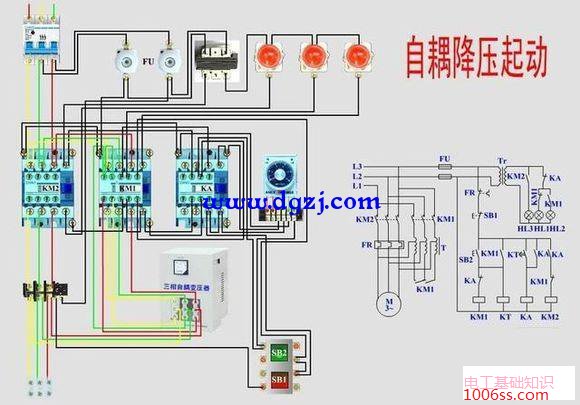

自耦降压启动电气电路图。
