配电柜指示灯虚亮的成因及解决方法

时间:2020-09-05 22:37来源:未知 作者:admin 点击:
最早我国用的指示灯最常见的是XD系列信号灯,其中以XD13跟XD7最为普遍 指示灯XD13发光源是氖泡,使氖泡发光下限电压至少要80伏左右。其电路是交流降压电路,后级不需要整流成直流,

最早我国用的指示灯最常见的是XD系列信号灯,其中以XD13跟XD7最为普遍
配电柜指示灯虚亮的成因及解决方法

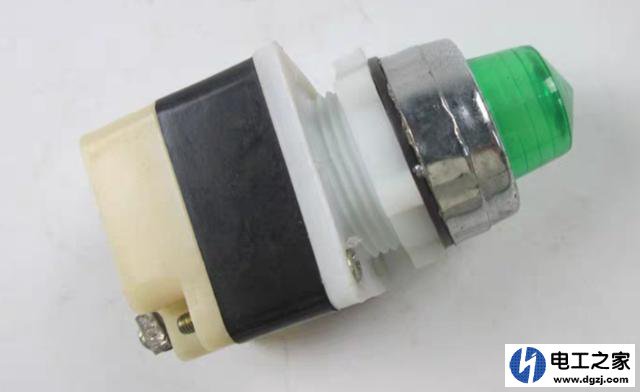

指示灯XD13发光源是氖泡,使氖泡发光下限电压至少要80伏左右。其电路是交流降压电路,后级不需要整流成直流,就不需要滤波电解电容,就不存在电解电容放电现象,因此XD13不存在虚亮现象。
指示灯XD7是通过隔离变压器把交流220V或交流380V转变为6.3V交流电直供信号灯的发光源灯珠,因为是变压器变压的缘故,只要初级不输入电压,次级就不会有电压存在,所以也不会有虚亮现象。

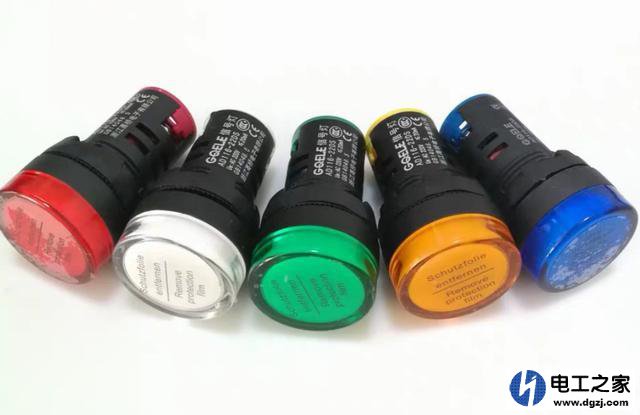

近十几年来LED型信号灯普遍使用,由早期的AD25型再到如今大量使用的AD16型都是LED型,LED型信号灯寿命长,功耗低受到普遍欢迎,说到这里有的读者可能要问了,“信号灯功耗有什么显著优势”?这里我顺带解释下,信号灯功耗低,意味着变压器或开关电源容量也可以降低从而减小体积,降低成本。
配电柜指示灯虚亮的成因及解决方法
LED信号灯的电路原理、虚亮成因、解决方法
LED灯的交流220V或交流380V电是通过阻容降压后再经整流滤波给LED发光源,断电时由于电解电容存有一定电量,再加LED发光源工作电压3V左右,电流很小,所以LED对电解电容放电能力有限就产生了虚亮现象。
正因为LED信号灯性能显著,市场普遍选择了LED信号灯,但不法企业也从未停止非法活动,他们把魔爪又伸向LED信号灯领域,LED信号灯虚亮就是他们的杰作!结合电路图,请大家看黑心制造商是怎么偷工减料的,
配电柜指示灯虚亮的成因及解决方法
不法厂家用电子元器件是等级最低的民用级电子器件,而且还是质量最差的那种,不光如此,还会偷掉电路中的一些电子器件,如上图的电阻R1,偷掉电阻R1,手指触碰信号灯输入两端会被电容C1电击,偷掉稳压管VD1,信号灯输入电压过高会烧LED。

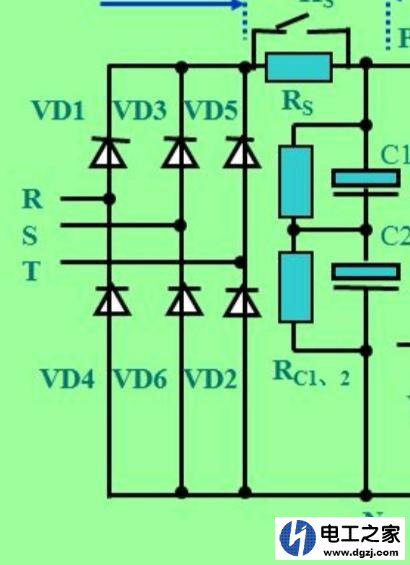

避免信号灯虚亮解决方法就要在LED发光源上并联个适当阻值的电阻放电,结合上图就是在C2两端并个几十欧姆的电阻放电。如380V变频器主回路两个串联电解电容C1、C2上与电解电容并联的电阻RC1、RC2,这个两个电阻叫均压电阻,由于两电容因个体差内阻会有异存,内阻有差异会导致分压不均,分压多的电容对其耐压是一考验,所以就用了均匀电阻,虽然叫均压电阻,但它还有一重要功能就是充当放电电阻,没有它变频器断电半小时也没人敢碰!
配电柜指示灯虚亮的成因及解决方法
配电柜指示灯虚亮可以直接换品牌信号灯,也可以在发光源两端并联电阻
