60个1200瓦的灯如何进配电箱

时间:2019-11-17 10:33来源:未知 作者:admin 点击:
这个照明灯的功率比较大,而且还挺多,一般应用在厂房,建筑工地,景观照明中,还有一些大型舞台等场所。那么到底应该如何配备电箱 一、如果断路器是16A,假如带3个1200w的灯,计

这个照明灯的功率比较大,而且还挺多,一般应用在厂房,建筑工地,景观照明中,还有一些大型舞台等场所。那么到底应该如何配备电箱
一、如果断路器是16A,假如带3个1200w的灯,计算公式是P=UI,那么3600/220是16A多点,没有富余。不太建议此方案,容易造成经常性跳闸,所以只能带两盏灯即2400w,回路是30个,此回路选择1.5平方电线

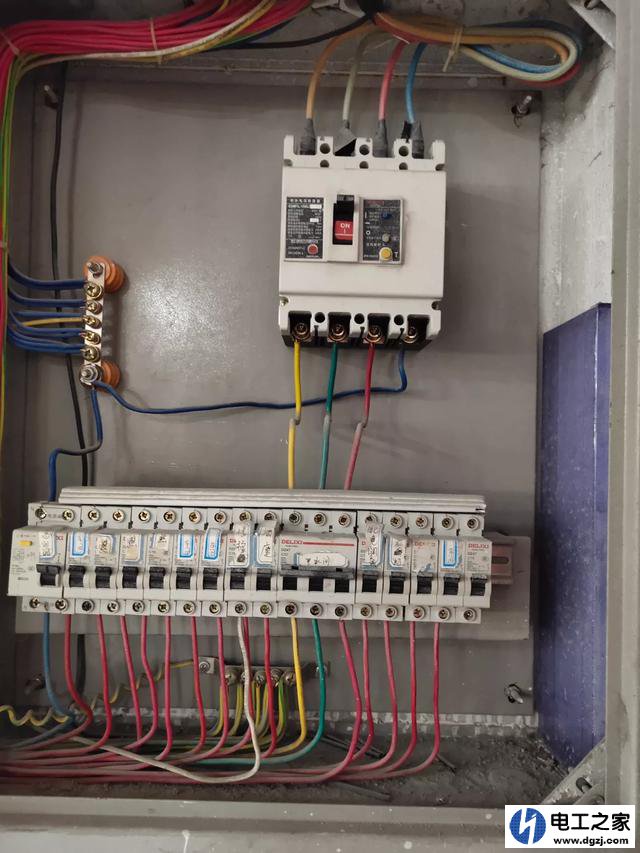

60个1200瓦的灯如何进配电箱
二、如果选择的是20A的断路器,根据以上计算得出,只能带3盏灯3600w,回路是20个。此回路选择2.5平方电线
三、如果选择的是25A的断路器,可以带4盏灯4800w,回路是15个,此回路电线选择4平方

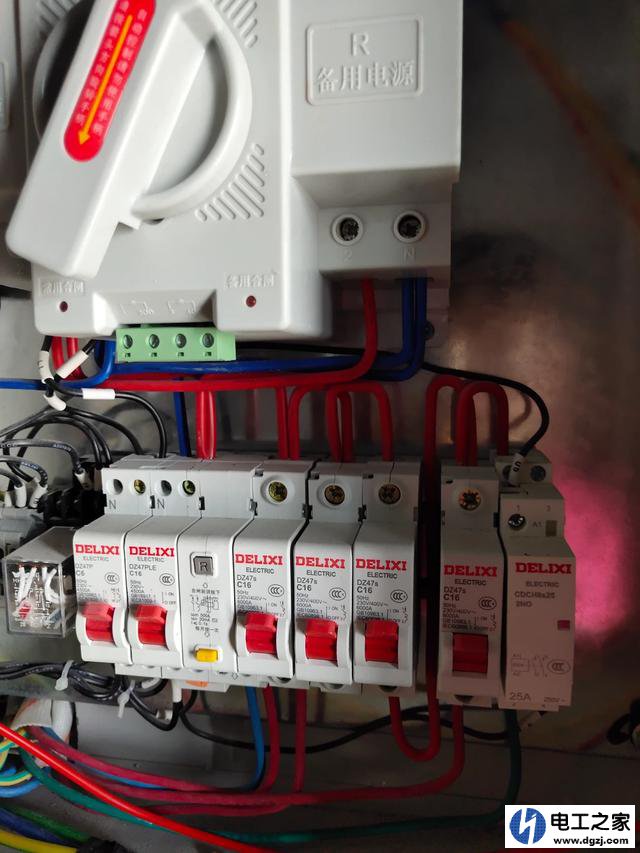

60个1200瓦的灯如何进配电箱
可以从以上方案中选择,至于几个回路根据提问者的电箱大小,以及实际需求(因为灯功率越大,坏的几率越大,回路多维修点就多)来选择。那么总功率是60个*1200w是72kw,电流是320A左右,因此单相断路器已经不能满足使用,只能选择三相电的空开320/3=107A,所以选择125A的三相空开,千万不可选择漏电断路器。电缆选择16A的三相五线制(或者四线制,减小经济开支,地线单独跑)铜电缆,当然如果经济适合的话25A的更好,其他回路留作备用。
注意事项,照明灯具功率较大,基本上外壳是金属,接地需要考虑(根据自己需求,只是建议),不管多少回路,建议每个回路装漏电断路器,这样出现漏电跳闸不会引起其他回路无法使用,不建议接空开断路器,一般出现这样的照明场合,消防应急照明是肯定有的。所以无需考虑逃生照明,还有一点如果距离过长,电线必须升级使用
