高低压无功补偿装置串联电抗器的作用
在高低压无功补偿装置中,一般都装有串联电抗器,它的作用主要有两点:
1)限制合闸涌流,使其不超过20倍;
2)抑制供电系统的高次谐波(3.5.7.11次谐波),用来保护电容器。因此,电抗器在无功补偿装置中的作用非常重要。
电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
电抗器和电容器串联,其作用:在发生短路时, 电抗器上的电压降较大,所以也起到了维持母线电压水平的作用,使母线上的电压波动较小,保证了非故障线路上的用户电气设备运行的稳定性。
高低压无功补偿装置串联电抗器的作用

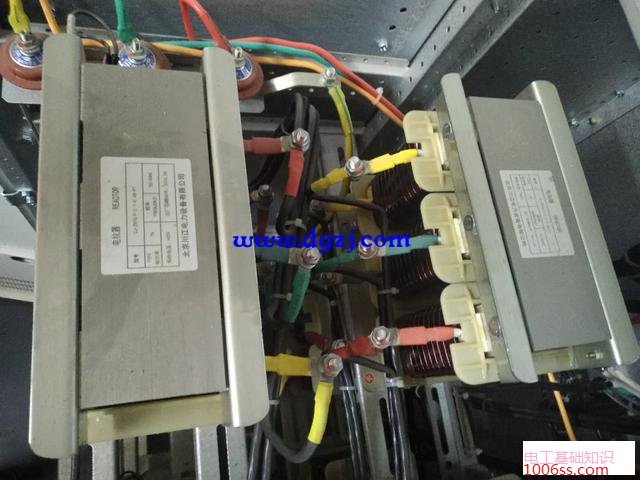

电抗器
然而,串抗与电容器不能随意组合,由于电力谐波存在的普遍性,复杂性和随机性,以及电容装置所在电网结构与特性的差异,使得电容装置的谐波响应及其串抗电抗率的选择成为疑难的问题,也是人们着力研究的课题。电容器组投入串抗后改变了电路的特性,串抗既有其抑制涌流和谐波的优点,又有其额外增加的电能损耗和建设投资与运行费用的缺点。
高低压无功补偿装置串联电抗器的作用

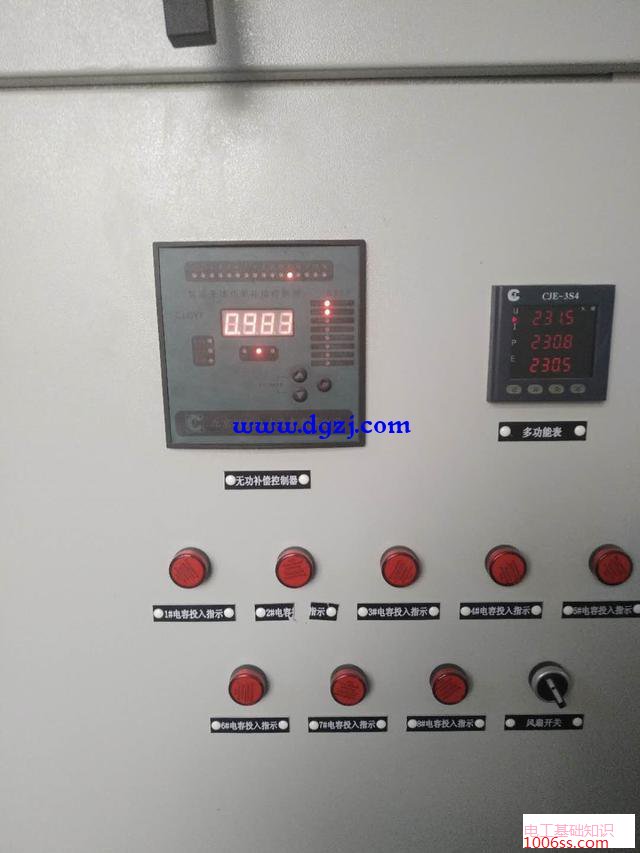

功率因数表
电容补偿柜自动控制电容器组的投切,在正常工作时使功率因数一直保持在较高的范围内,如调整不当,也可能在低负荷时出现振荡现象,即低负荷时补偿电容器反复投切,不能稳定工作。电容器投入系统时,由于电容器两个极板上没有电荷,所以瞬间相当于短路,充电电流呈指数衰减,这个电流变化被称为“浪涌”,就是超出正常工作电压的瞬间过电压。本质上讲,浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。电容频繁投切产生的浪涌对变频器的危害很大:多个小浪涌累积效应造成整流二极管、直流母线电容性能的衰退、导致其寿命缩短甚至烧坏;一个大的浪涌直接导致变频器保险熔断、整流二极管击穿等。
