星三角启动电路图

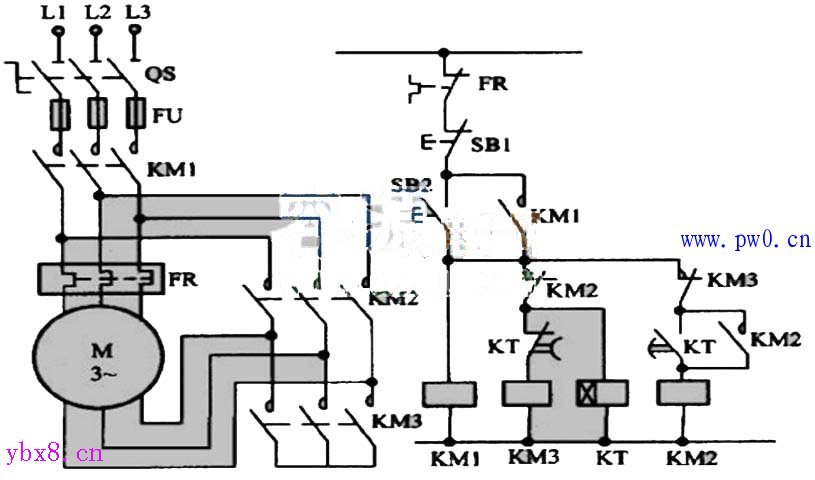

　　电气原理：主电路基本上大家都应该懂的，说说控制电路部分，控制部分其实就是一个共互锁和两个自锁电路组成，当按下SB2按钮，电路使用Y型启动，此时KM1线圈得电工作，KM1动合开关闭合，电路进入自锁状态，KM1工作后，KM3同样得电工作，Y型启动，时间继电器KT线圈工作，开始计时，此时KM2不工作，因为KM2和KM3是互锁，KM3工作KM2就不会工作，原因是因为KM2和KM3和动断开关在控制;为你提供;到一定时间后，KT闭合，KT动断断开，动全闭合，KM2线圈工作，KM2动断断开，同时KM2动合闭合，进入自锁的同时又断开了KM3线圈电压，主电路进入三角形工作。当按下SB1时，整个电路停止工作。电气原理图如下：
