四、机械式三相四线制有功电度表的常用接法,如下图 1、直接接入法 如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。 2、经互感器

四、机械式三相四线制有功电度表的常用接法,如下图
1、直接接入法

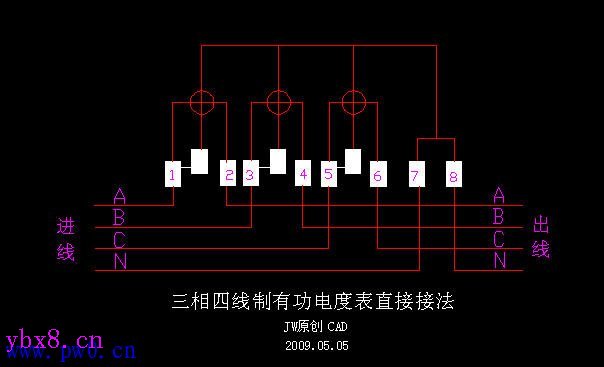

如果负载的功率在电度表允许的范围内,那么就可以采用直接接入法。
电度表的接线图-单相-三相四线

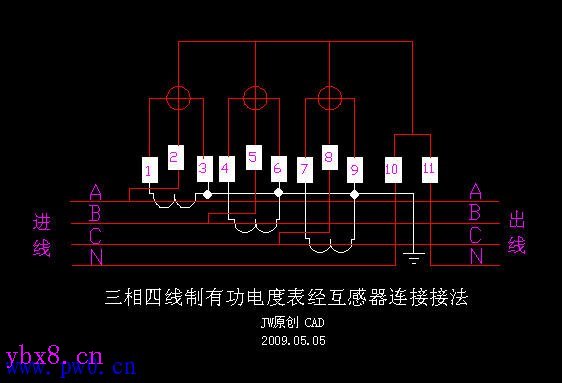

2、经互感器接入法

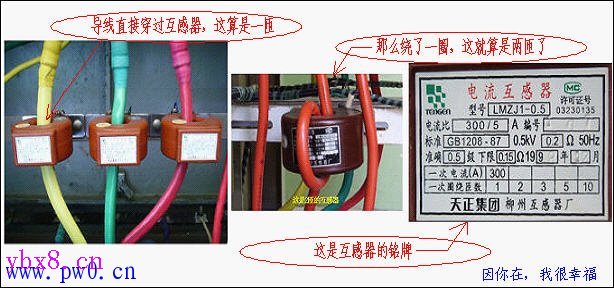

度表测量大电流的三相电路的用电量时,因为线路流过的电流很大,例如300-500A,不可能采用直接接入法,应使用电流互感器进行电流变换,将大的电流变换成小的电流,即电度表能承受的电流,然后再进行计量。一般来说,电流互感器的二次侧电流都是5A,例如300/5,100/5。
电度表的接线图-单相-三相四线

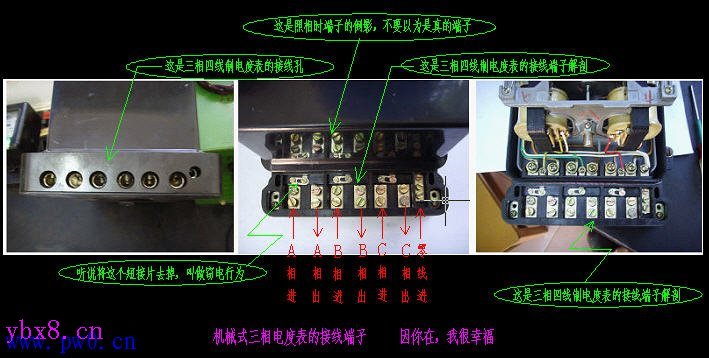

五、机械式电度表的实物图片 如下
电度表的接线图-单相-三相四线

电度表的接线图-单相-三相四线
