两开五孔插座接线图

时间:2013-04-07 16:21来源:未知 作者:admin 点击: 次
两开五孔插座接线图 N接零线，L接火线，另接地符号一个接地线 两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直

两开五孔插座接线图

两开五孔插座接线图

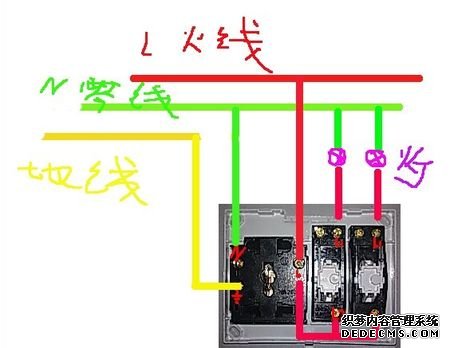

N接零线，L接火线，另接地符号一个接地线

两开五孔插座接线图





两个灯的火线进线分别接在开关的一个接口上，另一个接口接到灯座上的接口上，灯的零线不需要接开关或电源插座，直接接灯座上即可。
插座为火线接L接口，零线接N接口上就可以了。
灯的火线进线可直接用导线从电源插座的火线连接过来即可。  h
