金属氧化物半导体场效应(MOS)晶体管可分为N沟道与P沟道两大类， P沟道硅MOS场效应晶体管在N型硅衬底上有两个P+区，分别叫做源极和漏极，两极之间不通导，栅极上加有足够的正电压(源极接地)时，栅极下的N型硅表面呈现P型反型层，成为连接源极和漏极的沟道。 由p型衬底和两个高浓度N扩散区构成的MOS管叫作N沟道MOS管，该管导通时在两个高浓度N扩散区间形成N型导电沟道。N沟道增强型MOS管必须在栅极上施加正向偏压，且只有栅源电压大于阈值电压时才有导电沟道产生的N沟道MOS管。N沟道耗尽型MOS管是指在不加栅压(栅源电压为零)时，就有导电沟道产生的N沟道MOS管。 改变栅压可以改变沟道中的电子密度，从而改变沟道的电阻。这种MOS场效应晶体管称为P沟道增强型场效应晶体管。如果N型硅衬底表面不加栅压就已存在P型反型层沟道，加上适当的偏压，可使沟道的电阻增大或减小。这样的MOS场效应晶体管称为P沟道耗尽型场效应晶体管。统称为PMOS晶体管。 N沟道MOS管 N沟道MOS管称为NMOS，用以下符号表示。

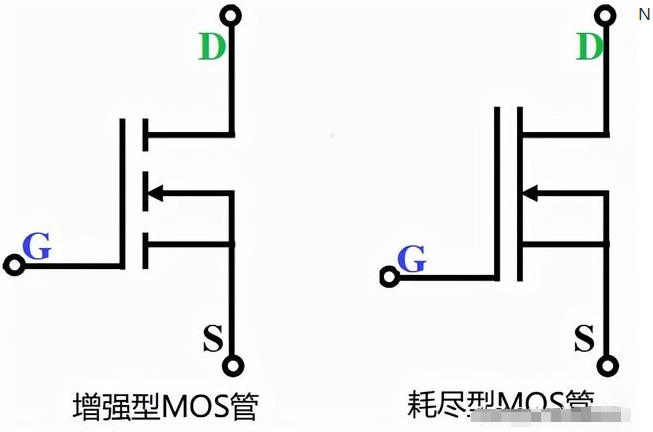

N沟道MOS管符号图

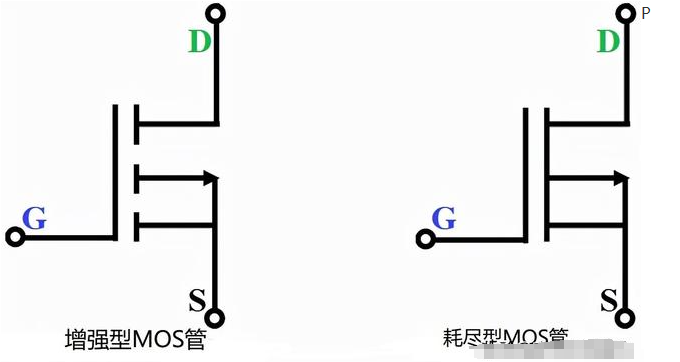

P沟道MOS管电路符号图 |
