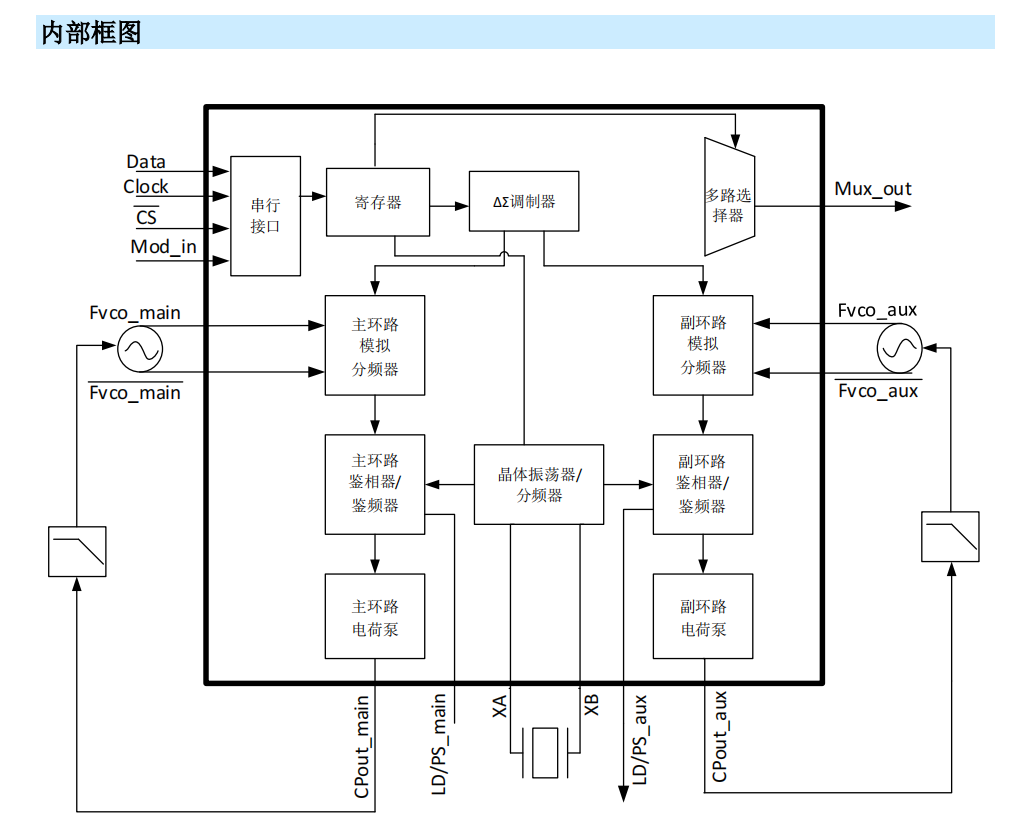

一、产品简述 MS72300 是一款双环路、小数 N 分频频率综合器。包含主环路和副环路锁相环。它提供了极高的频率分辨率、快的输出频率切换速度和低相位噪声性能。芯片须使用外部压控振荡器，主环路最大工作频率 2.1GHz，适合应用于无线通信系统中。副环路适合于低于 500MHz以下的频率应用。MS72300 采用三线高速串行接口，结合芯片大的环路带宽、高的频率分辨率，三线接口允许直接对主环路 VCO 进行频率调制。这支持任何相位连续、恒定包络的调制方案。 二、主要特点 无杂散工作 最大工作频率：主环路 2.1GHz，副环路 0.5GHz 高频率分辨率：低于 100Hz 高的内部参考频率实现了大的环路带宽 快速的输出频率切换：小于 100μs 主环路滤波器带宽内相位噪声-91dBc/Hz@1800MHz 软件可编程掉电模式 高速串行接口：100Mbps 三线编程 可编程参考频率分频比 增益可编程的鉴相器提供了可编程的环路带宽 频率动力操控进一步缩短捕获时间 片上晶体振荡器 温度补偿频率校准 3V 工作 5V 输出到环路滤波器 三、应用 通用 RF 系统 2.5G/3G 无线架构 宽带无线访问 低比特率无线遥测 仪器仪表 L 波段接收机 卫星通信
