核芯互联发布12/14/16BIT 8通道 DAC CL4258/4458/4658, 超低非线性(INL,DNL 超低内部基准温漂(8ppm TYP) 1 产品 简介 核芯互联发布8通道12/14/16bit8通道DAC产品CL4258, CL4458, CL4658, 该系列产品是低功耗

核芯互联发布12/14/16BIT 8通道DAC CL4258/4458/4658,

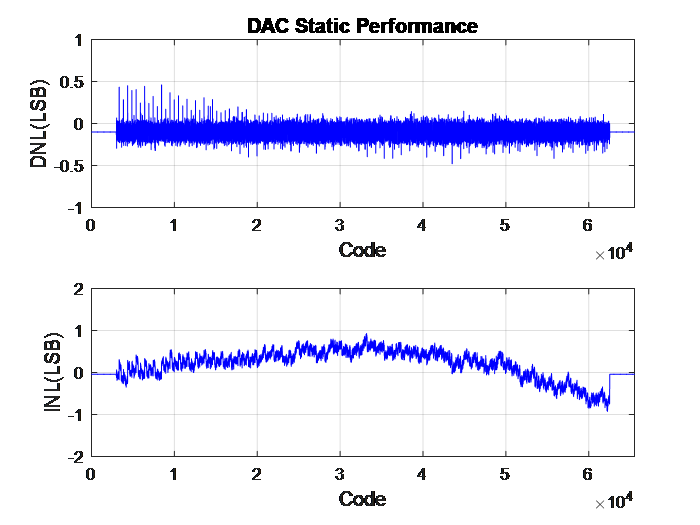

超低非线性(INL,DNL <1 LSB),

超低内部基准温漂(8ppm TYP)

核芯互联12/14/16BIT 8通道DAC产品介绍

核芯互联12/14/16BIT 8通道DAC产品介绍

1产品简介

核芯互联12/14/16BIT 8通道DAC产品介绍

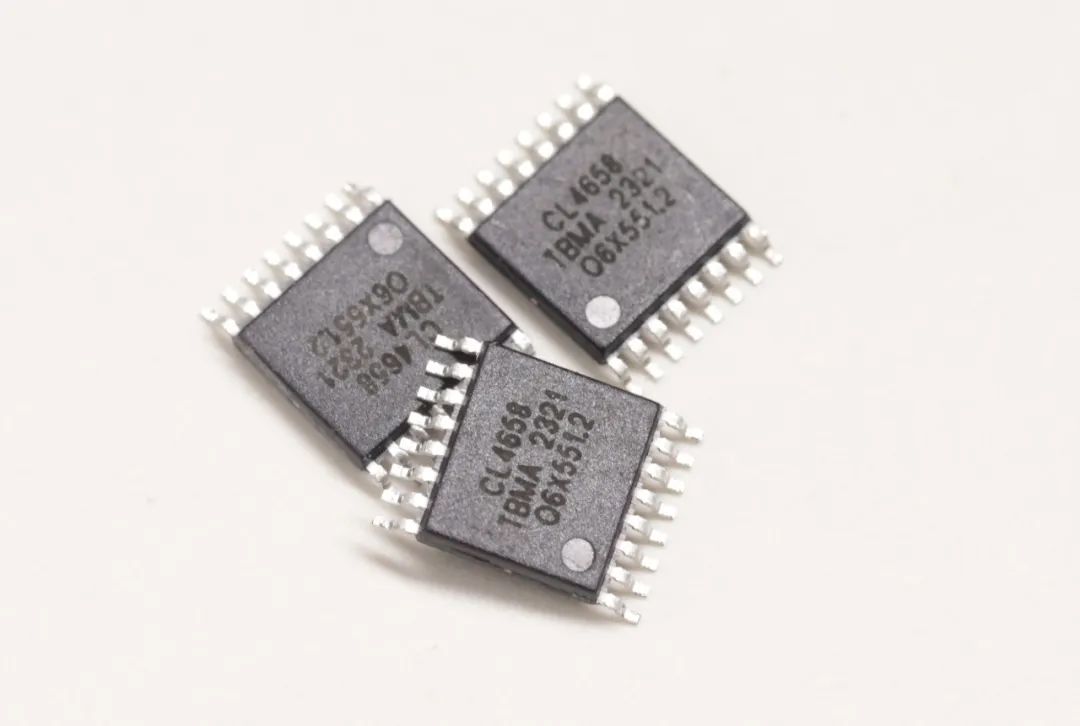

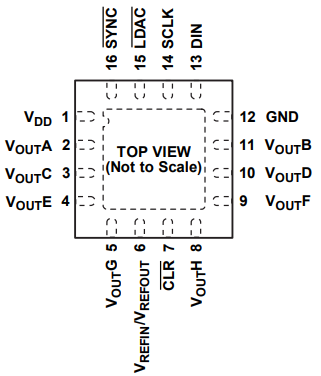

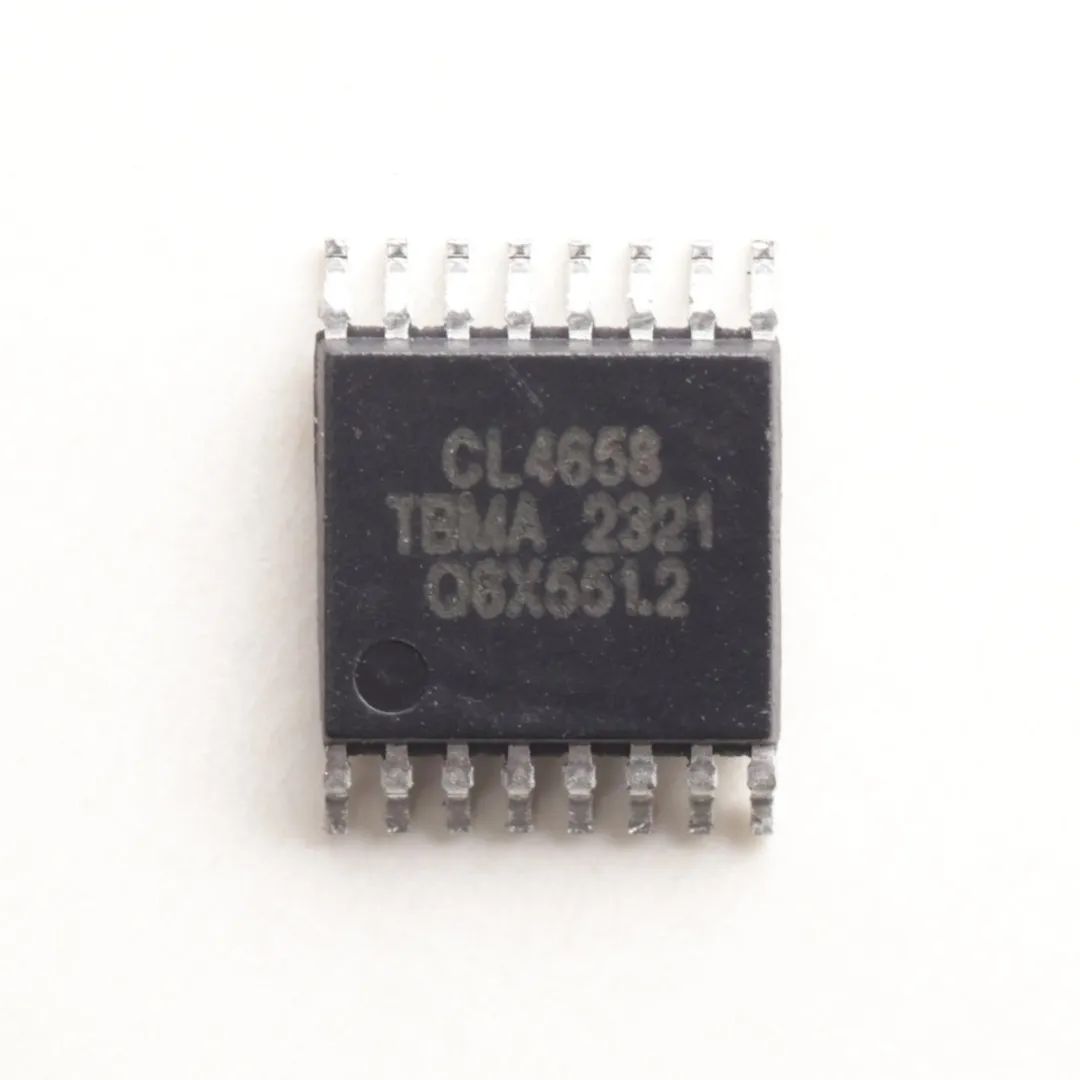

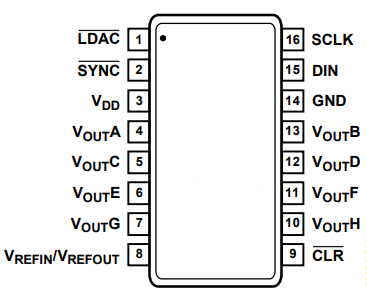

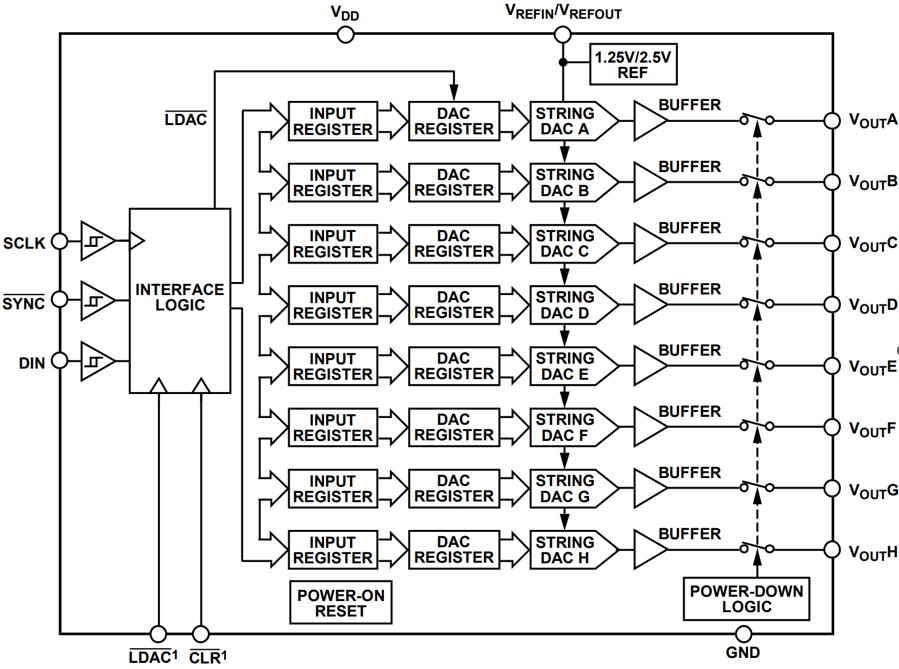

核芯互联发布8通道12/14/16bit8通道DAC产品CL4258, CL4458, CL4658, 该系列产品是低功耗,8通道,12/14/16位缓冲电压输出DAC(数模转换器),采用4.5 V至5.5 V单电源供电,通过设计保证单调性。封装可以完全P2P兼容AD5628, AD5648, AD5668, DAC7568, DAC8168, DAC8568等产品,性能和功能上可以兼容DAC80508, DAC70508, DAC60508等产品。其中CL4658提供16引脚QFN和TSSOP两种封装。


核芯互联12/14/16BIT 8通道DAC产品介绍

核芯互联12/14/16BIT 8通道DAC产品介绍

CL4x58内置一个2.5V、8 ppm/°C基准电压源(典型值), 内部增益为2,满量程输出范围可达到5V。上电时片内基准电压源关闭,因而可以使用外部基准电压源。内部基准电压源通过软件写入使能。

CL4x58内置一个上电复位电路,确保DAC上电后输出中间电平并保持该电平,直到执行一次有效的写操作为止。此外还具有各通道独立关断特性,在关断模式下,器件在5 V时的功耗降至典型值1.8uA,并提供软件可选输出负载。利用("LDAC" ) ̅功能可以同时更新所有DAC的输出,用户也可以选择要同时更新的DAC通道。另外还有一个异步("CLR") 能,可以将所有DAC更新至一个用户可编程的编码:零电平、中间电平或满量程。

CL4x58采用多功能三线式串行接口,能够以最高50MHz的时钟速率工作,并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置片内精密输出放大器,能够实现轨到轨输出摆幅。

2主要性能

低功耗、小尺寸、兼容国内其他主流型号

4.5V至5.5V供电

2.5V、8 ppm/ºC片内基准电压源

提供16引脚TSSOP 和QFN封装

上电复位至中间电平/零电平

关断功能。关断时功耗典型值为1.8uA

轨到轨输出摆幅

通用三线SPI接口

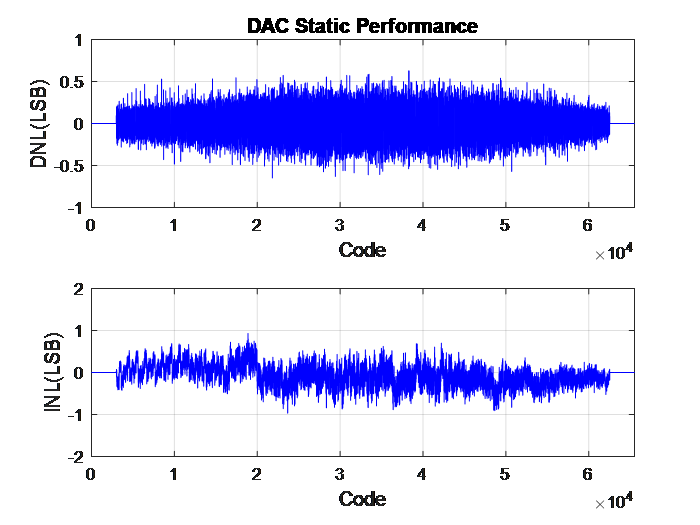

Ta=25℃,VDD=5V,外部参考2.5V,Aout=-1dBFS

核芯互联12/14/16BIT 8通道DAC产品介绍

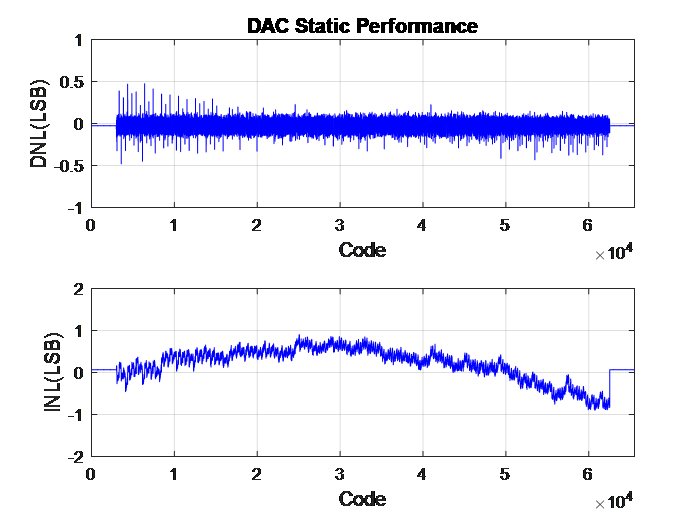

Ta=25℃,VDD=5V,内部参考2.5V,Aout=-1dBFS

核芯互联12/14/16BIT 8通道DAC产品介绍

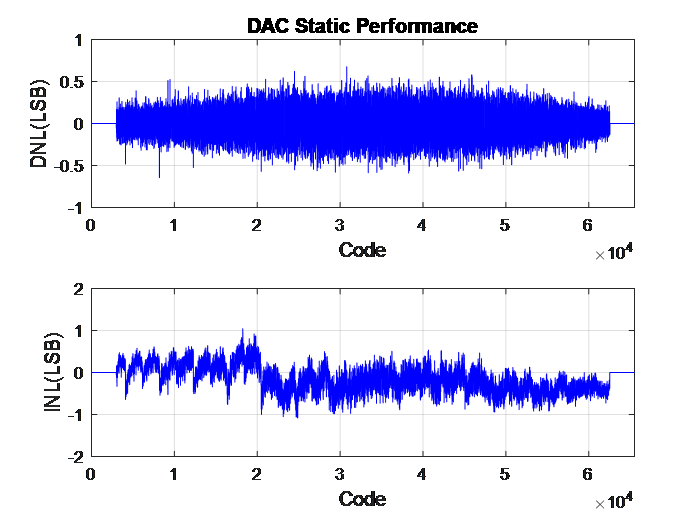

Ta=25℃,VDD=3.3V,外部参考1.25V,

内部参考,Aout=-1dBFS

核芯互联12/14/16BIT 8通道DAC产品介绍

Ta=25℃,VDD=3.3V,内部参考1.25V,

内部参考,Aout=-1dBFS

核芯互联12/14/16BIT 8通道DAC产品介绍

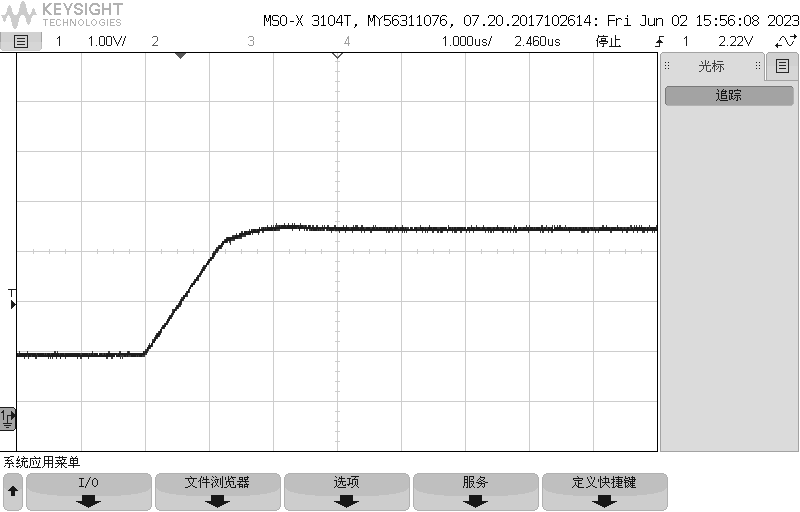

输出负载为=2KΩ接GND, =200pF接GND,输出电压从1/4量程到3/4量程,建立时间典型值3us

核芯互联12/14/16BIT 8通道DAC产品介绍

3功耗参数

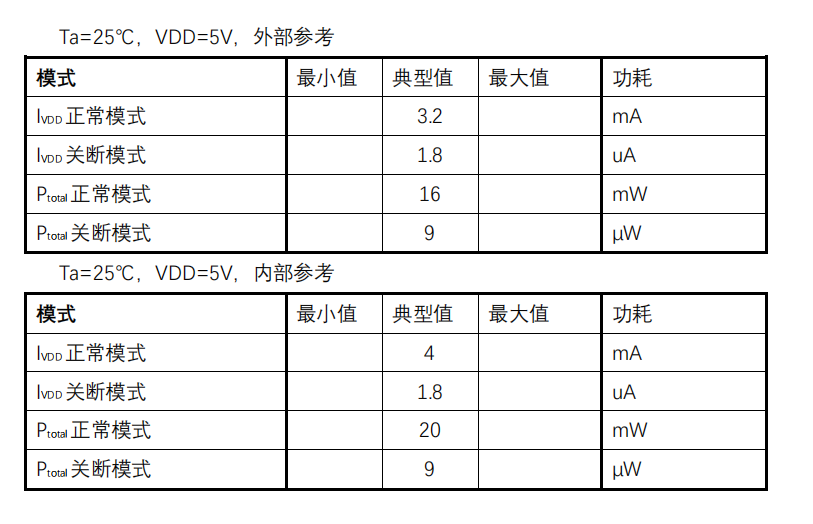

核芯互联12/14/16BIT 8通道DAC产品介绍

4典型应用

过程控制

数据采集系统

便携式电池供电仪表

数字增益和失调电压调整

可编程电压源和电流源

可编程衰减器
