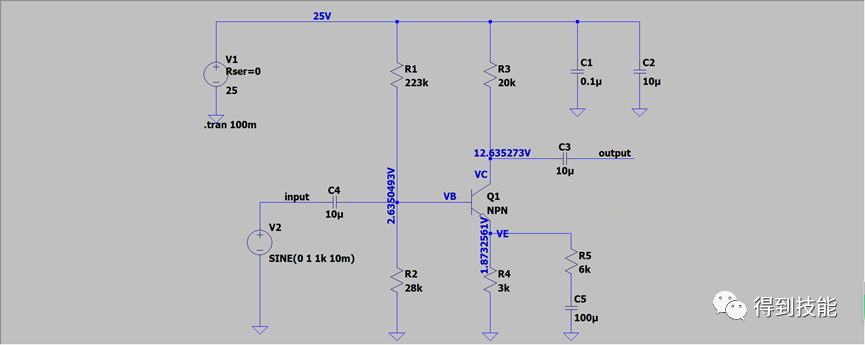

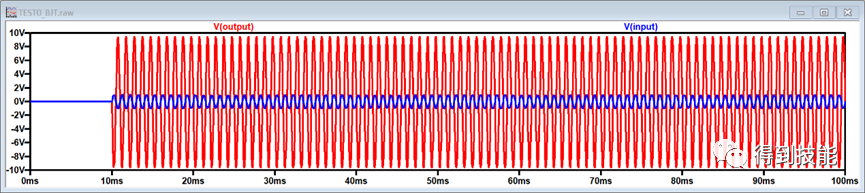

之前我们设计过一个10倍放大倍率的电路，如下所示，其实并不完美，可以看得到有近10V的压降落在了Q1三极管上，此时的功耗接近10V*1mA = 10mW，功耗偏大，这个可以优化，这里先不进行优化，先用这个电路来分析一下，放大电路的主要性能参数。

输入阻抗

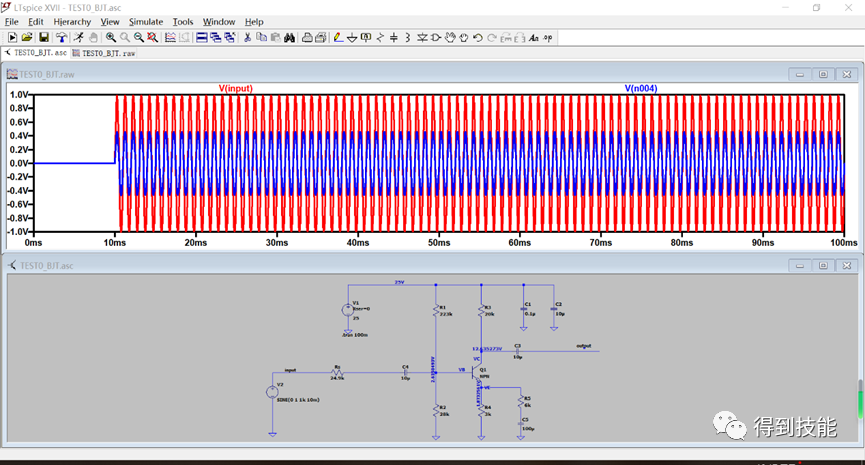

输入阻抗其实为R1和R2的并联电阻，约为24.9Ω。 我们可以通过在输入端串联一个电阻为24.9Ω的电阻来看输入信号是不是减小了一半，仿真如下，符合预期。

2. 输出阻抗

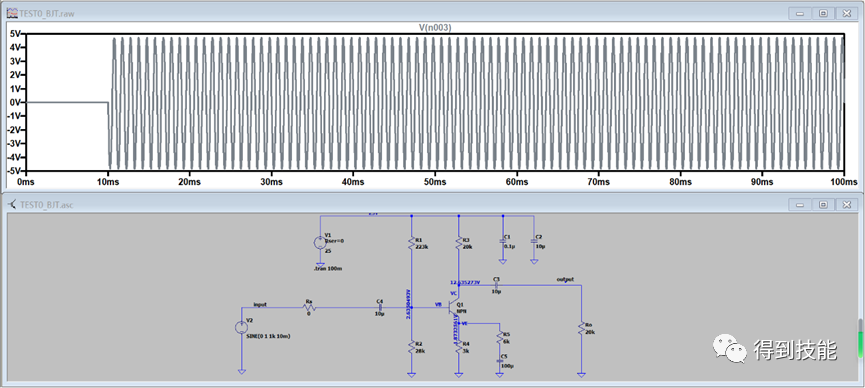

输出阻抗为R3本身，我们可以在输出端串联一个和R3阻值一样的电阻，看到输出的电压从±10V下降到了±5V。

所以可以这样看待晶体管：有输入信号控制的电流源，理想电流源（内部阻抗无穷大）串联了一个电阻R3，负载变化电流不会变化。

3. 放大倍数和频率的关系

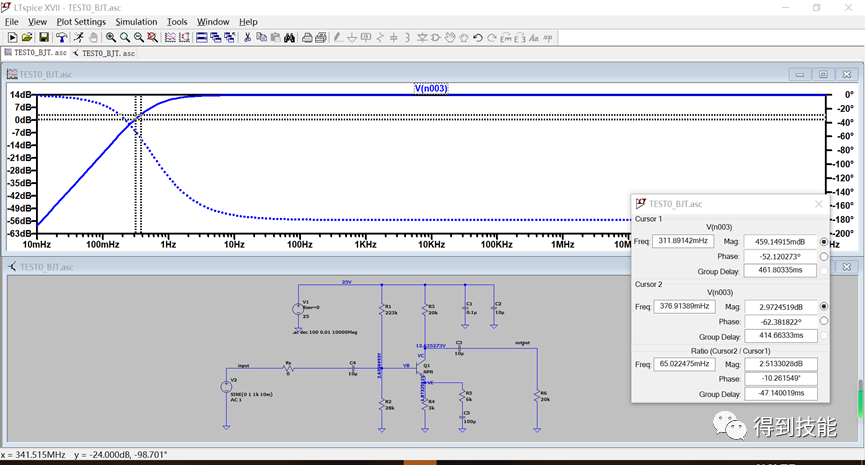

放大倍数和频率相关，可以看到当频率大于0.3Hz之后才有放大作用，3dB点在大约0.38Hz，只有大于10Hz之后才是放大10倍和反向的输出。 为什么仿真到10GHz还可以保持这么好的特性呢？

高通滤波器的截止频率点为

仿真和计算结果不吻合，还不清楚什么原因。

4. 高频截止频率

上图仿真中没有看到高频截止的问题，有点奇怪？

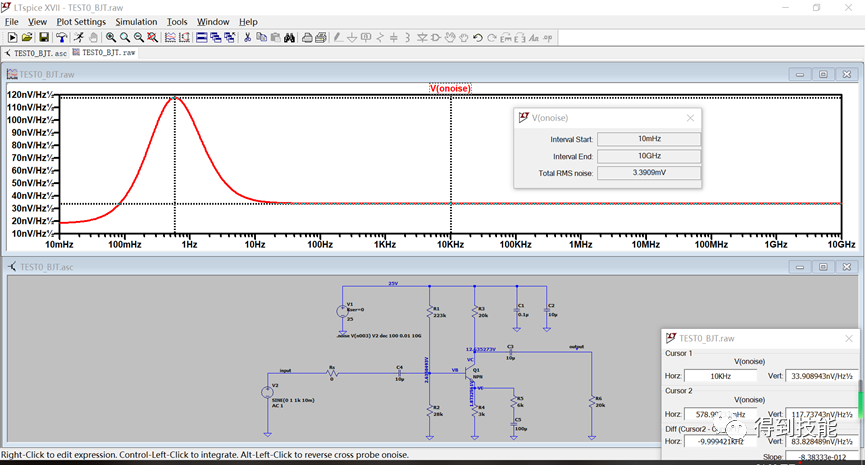

5. 噪声电压特性
