帝奥微推出国内首款车规级5.8GHz超高速模拟开关

时间:2023-08-03 09:24来源:未知 作者:admin 点击:
随着汽车新四化(电动化、 智能 化、网联化、共享化)发展的需求,汽车内高速 USB 接口 的应用愈发广泛,既可用来实现用电设备充电、USB终端数据高速传输,也可用于实现汽车上E

随着汽车新四化(电动化、智能化、网联化、共享化)发展的需求,汽车内高速USB接口的应用愈发广泛,既可用来实现用电设备充电、USB终端数据高速传输,也可用于实现汽车上ECU之间的USB高速传输等功能。

帝奥微重磅推出国内首款车规级5.8GHz超高速模拟开关产品DIA3000,可全方面覆盖汽车多USB接口的需求。

DIA3000是一款双通道的单刀双掷(SPDT)模拟开关,适用于USB2.0的高速信号切换,支持信号带宽可高达5.8GHz。DIA3000已成功通过AEC-Q100车规认证,满足Grade1温度等级标准。

目前,DIA3000已在主机厂和Tier1客户中小批量生产。

DIA3000广泛应用于汽车上如智驾域控、智能座舱、T-box和仪表等产品的USB接口切换,也可用于其他高速数字接口切换上。

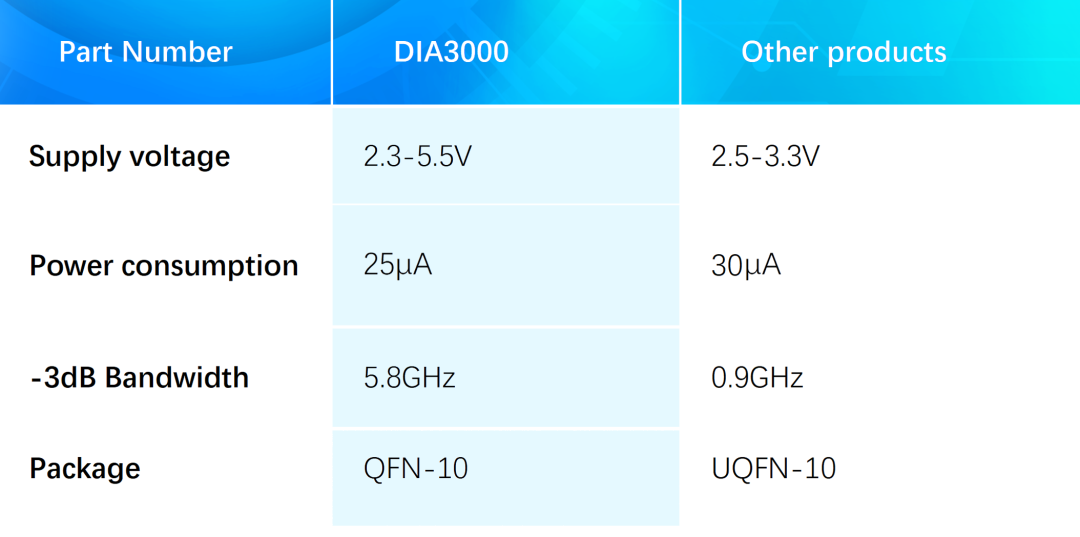

DIA3000作为国内首款车规级超高速模拟开关产品,其拥有卓越的性能指标,与其他产品相比较,在支持带宽、静态电流、输入电压范围等方面有明显的优势,并可在封装上完全兼容。

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

DIA3000性能解析

超高带宽

DIA3000带宽可高达5.8GHz(-3dB),完美适配USB、视频信号等高速信号的切换应用。尤其在USB2.0(480Mbps)信号传输和切换中展现出良好性能。

高带宽产品对电路设计和layout走线具有高冗余性能,可以极大降低工程师的设计难度。在支持高速信号传输和切换的同时,DIA3000具有良好的关断隔离(-36dB)和通道间串扰(-40dB)。

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

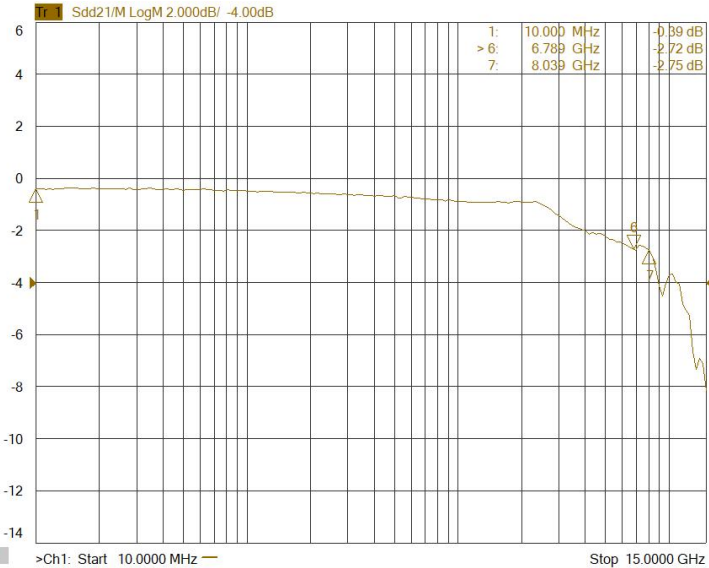

带宽高达5.8GHz(-3dB)

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

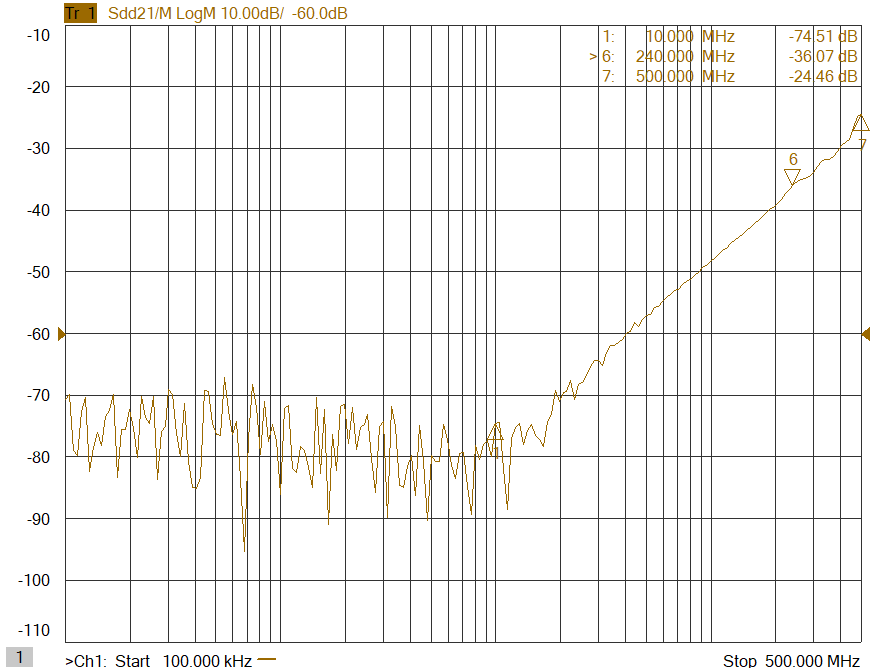

关断隔离:-36dB

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

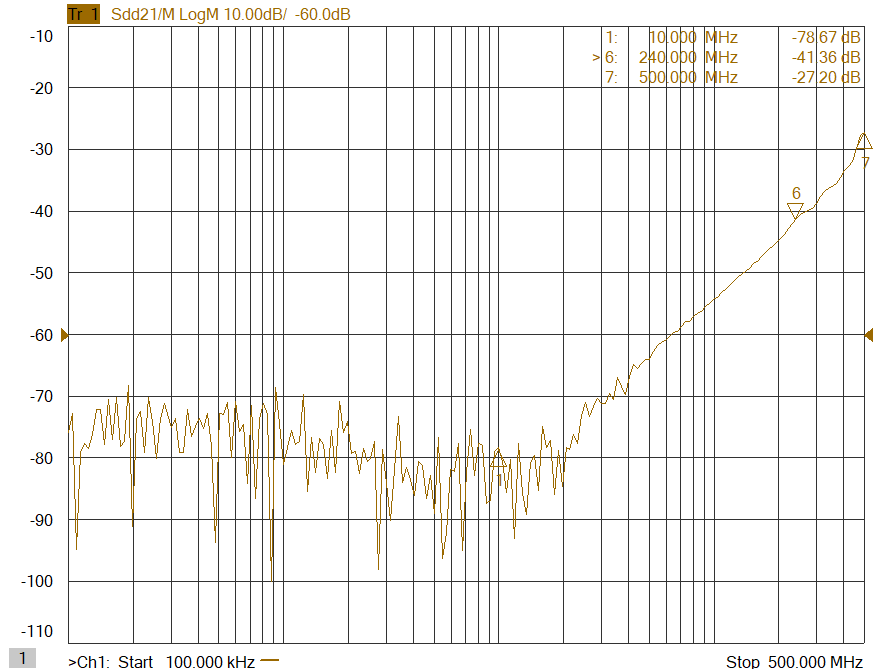

通道间串扰:-40dB

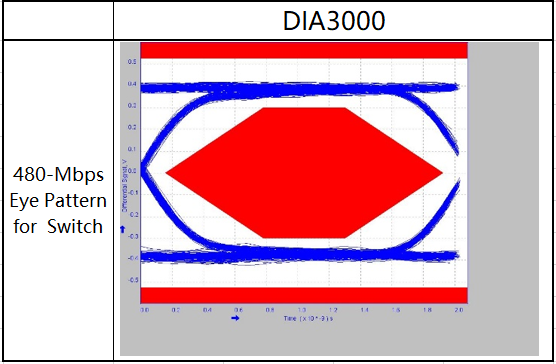

优异的USB眼图性能

总所周知,USB 眼图是衡量 USB 信号完整性的最重要指标之一。眼图的"眼睛"张开的大小反映着码间串扰的强弱。"眼睛"张的越大且眼图越端正表示码间串扰越小;反之表示码间串扰越大。

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

极低的功耗

低功耗是电子产品永远追求的一个重要指标。

DIA3000在SEL和/EN管脚上都集成高达6MΩ的下拉电阻,SEL管脚上的弱下拉电阻在省电的同时,确保SEL在浮空状态下通道 1 处于导通状态,/EN管脚上的弱下拉电阻确保上电后芯片即可工作。

DIA3000的静态电流为25µA,关机电流1µA。

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

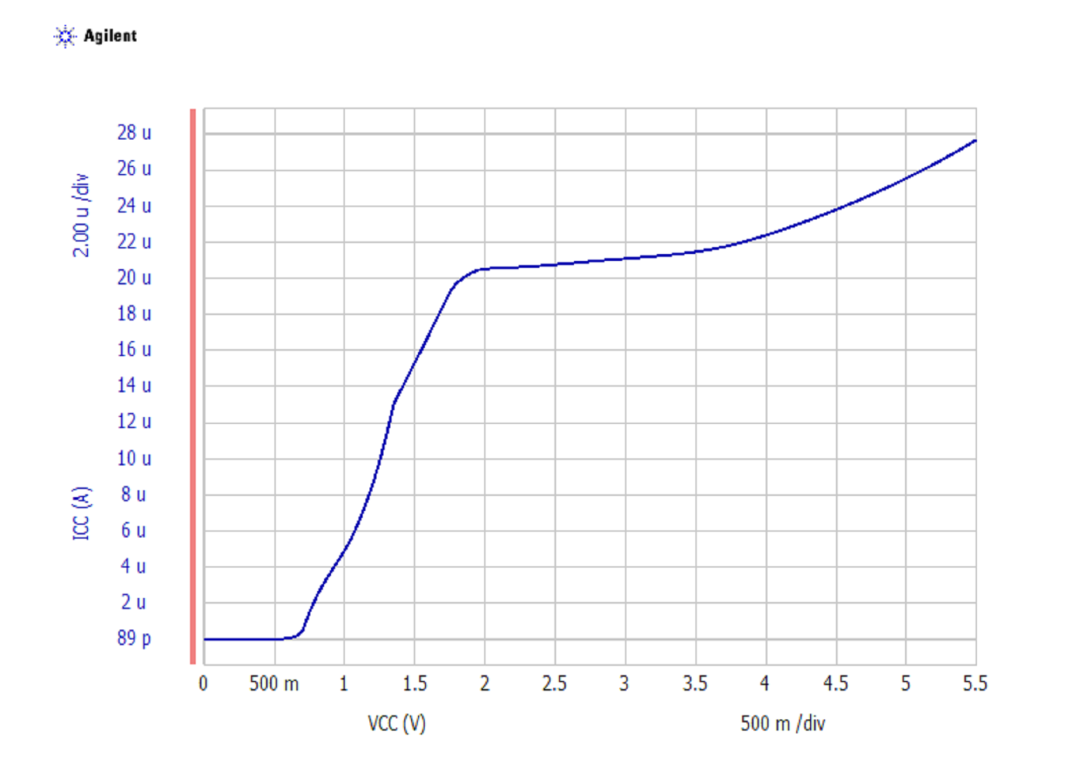

静态电流:25µA

帝奥微推出国内首款车规级5.8GHz超高速模拟开关

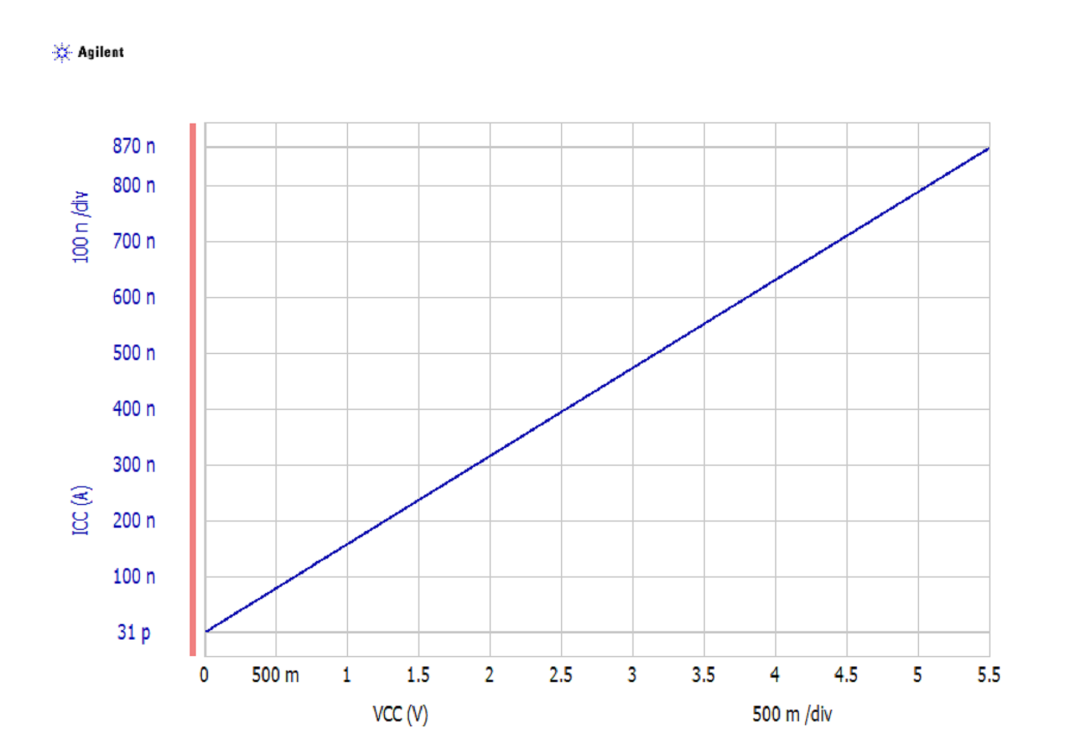

关机电流:1µA

高等级ESD防护性能

DIA3000具有非常优秀的ESD性能,HBM模式下可达到±5.5KV的静电防护能力。确保USB接口在使用中具有很高的静电防护等级,能够很好的保护后端电路防止ESD损坏。

DIA3000主要性能指标:

· 符合AEC-Q100规范

· 供电电压范围:2.3-5.5V

· 支持带宽(-3dB):5.8GHz

· 导通电阻: 4.6 Ω(Typ.)

· 导通电容: 1.2 pF(Typ.)

· 超低静态电流: 25 µA (Typ.)

· 封装尺寸: QFN2*1.5-10

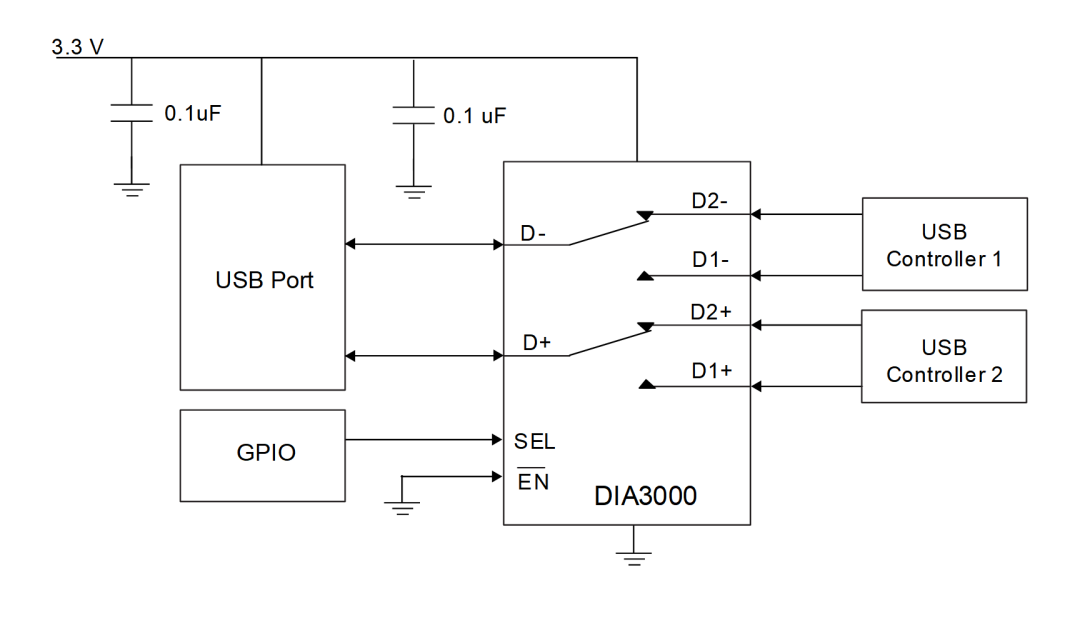

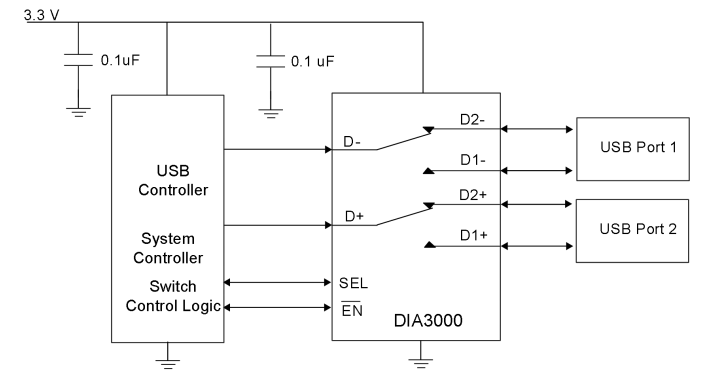

DIA3000典型应用电路如下:

帝奥微推出国内首款车规级5.8GHz超高速模拟开关



帝奥微推出国内首款车规级5.8GHz超高速模拟开关

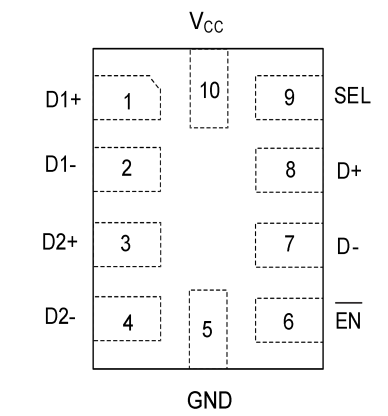

DIA3000提供环保QFN2*1.5-10封装,小尺寸产品为客户设计提供很大的便利性和灵活性,可工作于-40°C 至+125°C 的环境温度范围,满足AEC-Q100 Grade1标准。





帝奥微推出国内首款车规级5.8GHz超高速模拟开关
