今天小川给大家分享是变容二极管应用的Multisim仿真及分析。希望大家能够多多支持。

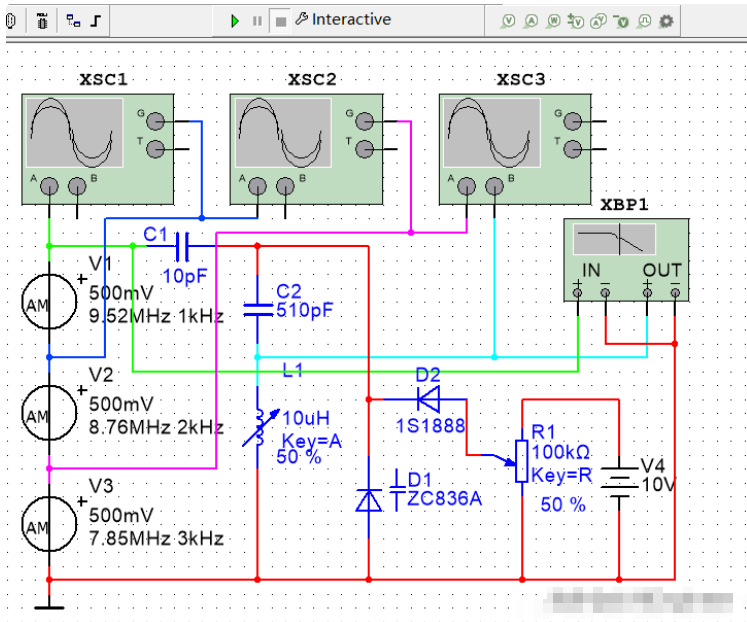

仿真前

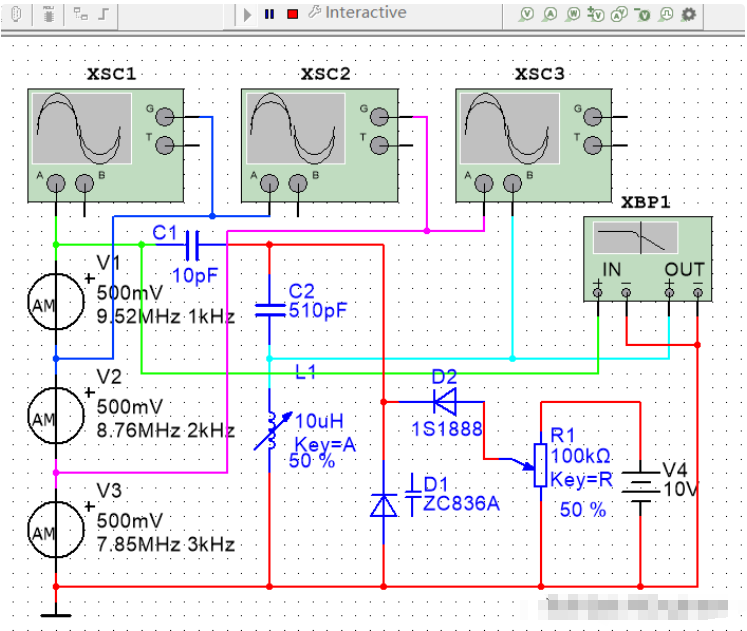

仿真中

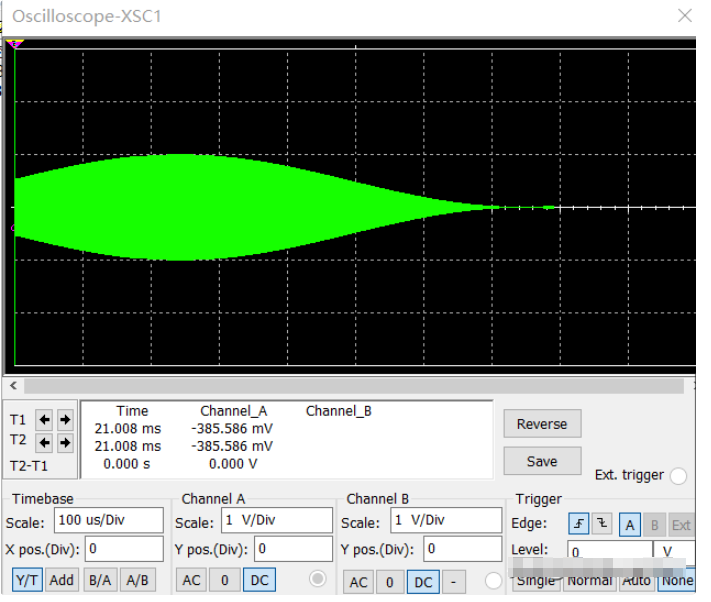

XSC1

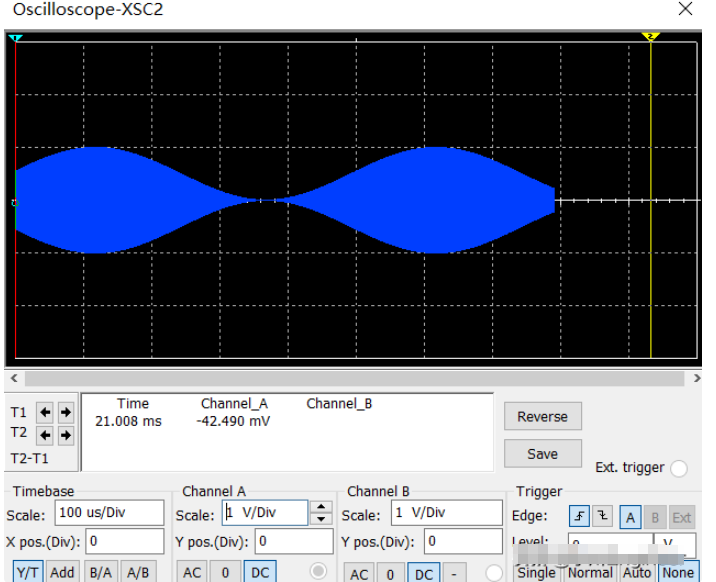

XSC2

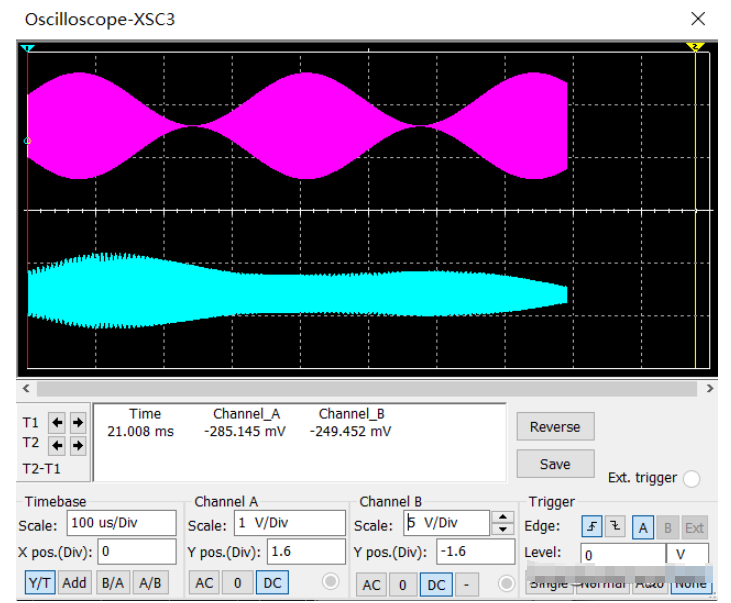

XSC3

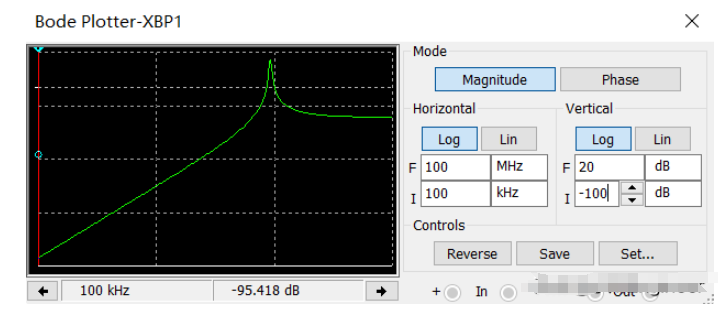

波特图

变容二极管的结电容，不仅与PN结的结构与加工工艺有关，还与所加的反向电压有关。广泛用于通信领域，作为LC调谐电路的可变电容，它的应用使通信技术实现了自动化。

本实验演示了现代通信技术中的电调谐选台功能：输入信号为三个载波频率与调制频率各不相同的调幅波，模拟三个电台信号。分别双击三个示波器图标，将其面板打开，并拖动到适当位置，以方便观察。调整3个示波器的X轴扫描均为100μS/Div，A通道Y轴幅度均为1V/Div，第3个示波器A通道Y轴偏置1.6，B通道Y轴幅度5V/Div，Y轴偏置-1.6。打开电源开关，即可观察到选出的信号与三个输入信号的对比波形。通过按动A键可调节电位器的输出电压，当分别为20％、50％和70％时，可实现对三个信号的选频调谐。双击波特图仪的图标，将其面板打开，按下述进行设置：Mode区，选择Magnitude；Horizontal区，选择Log，F值为100MHz，I值为100KHz；Vertical区，选择Log，F值为20dB，I值为-100dB。可以观察选频回路的幅频特性，拖动读数指针可以测量谐振频率。
