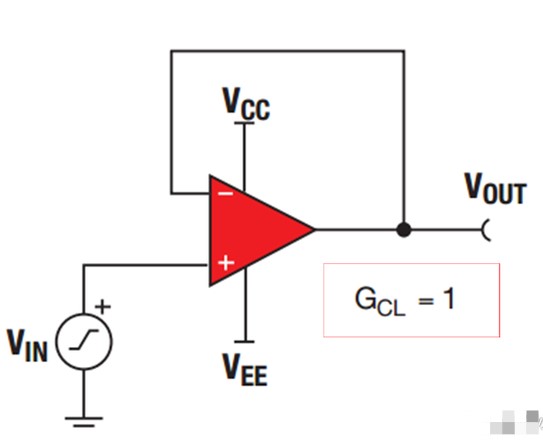

这里的运算放大器都是负反馈，也就是运放输出和运放反相端直接相连或通过反馈电阻相连，负反馈是运放工作在线性区的，是信号放大的范畴。正反馈是运放输出和输入端的同相端相连接，这时候运放时比较器功能，运放工作在开关状态，即非线性状态，比较器是运放在非线性区的饱和区。 1、电压跟随器，也叫作缓冲器，放大倍数是1，也就是没有放大原始信号，主要作用是阻抗匹配，这个匹配主要体现在输入级和输出级，输入级运放的阻抗是理想的无穷大，而输出阻抗则无穷小，输入级阻抗无穷大，则对输入值不会产影响，输出级阻抗无穷小，则对后级输出电路不存在影响，所以电压跟随器隔离了输入级和输出级的阻抗失配问题，作为中间级的缓冲器。

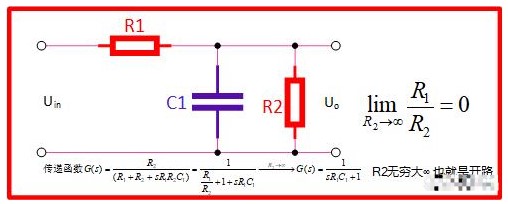

电压跟随器 通常RC滤波器的后级需要跟随器做缓冲，否则，如下图直接带载R2，则滤波器的直接频率会发生偏移。
RC滤波电路 还有电阻分压采样，使用电压跟随器，则由于运放的输入阻抗无穷大，不会影响分压效果。 2、反相比例放大器 输入电压和输出电压的相位相反，所以叫做反相放大器，这里的相是指信号的相位，对交流信号来说，输入和输出相位翻转180°，直流信号则输入为正，输出为负。 这里的比例指的是反馈电阻Rf和图中R1的比例，即为放大倍数GCL，反相放大器的放大倍数是负值，负号体现信号相位。

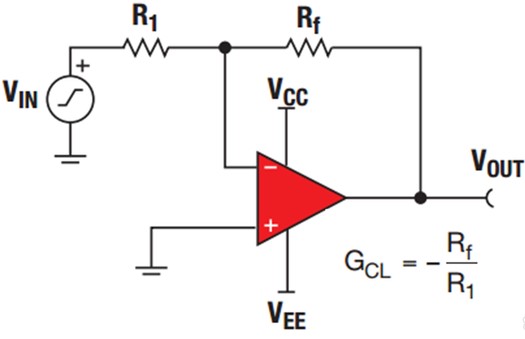

反相放大电路 3、同相比例放大器 与反相比例放大器相反，同相比例放大器是输入和输出信号是相位不变(在正常的增益带宽内)，反馈比例Rf/R1是正。

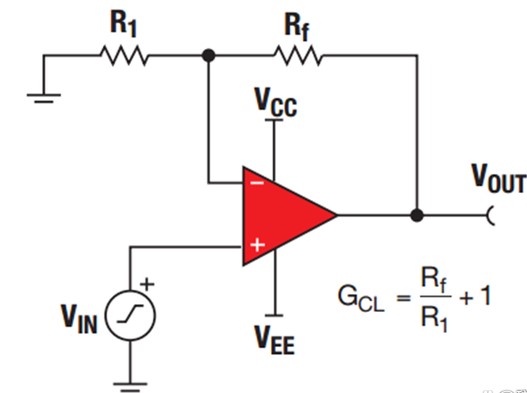

同相比例放大电路 4、多输入反相比例放大器 表达式中N是输入信号的个数。

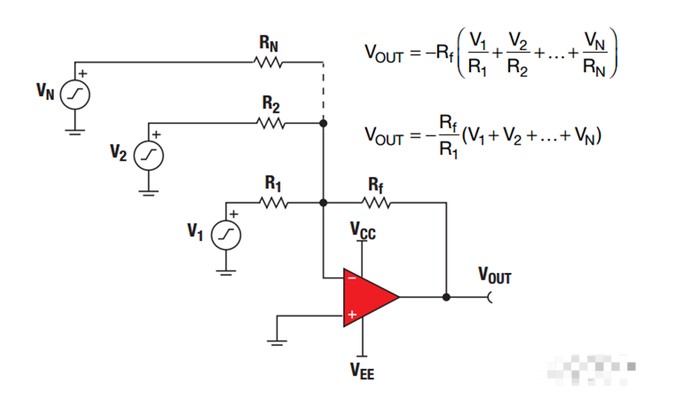

多输入反相比例电路 5、多输入同相比例放大器 表达式中N是输入信号的个数。

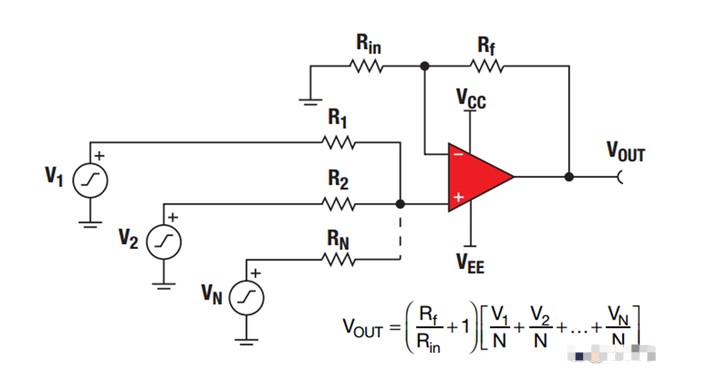

多输入同相比例放大器 (责任编辑：admin) |
