1、反相比例放大器电路

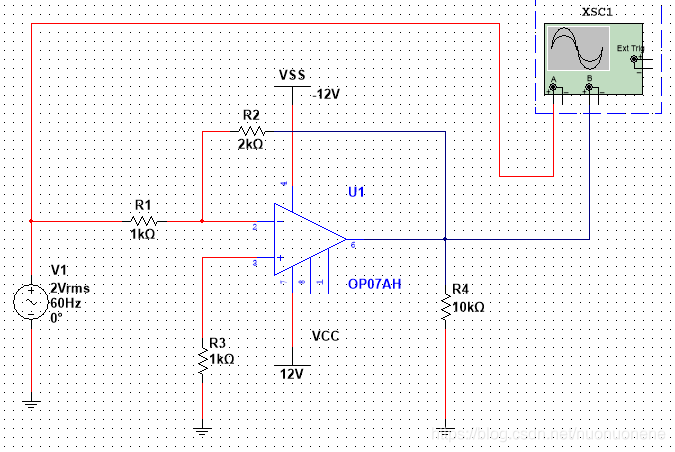

反相比例放大器电路如下：

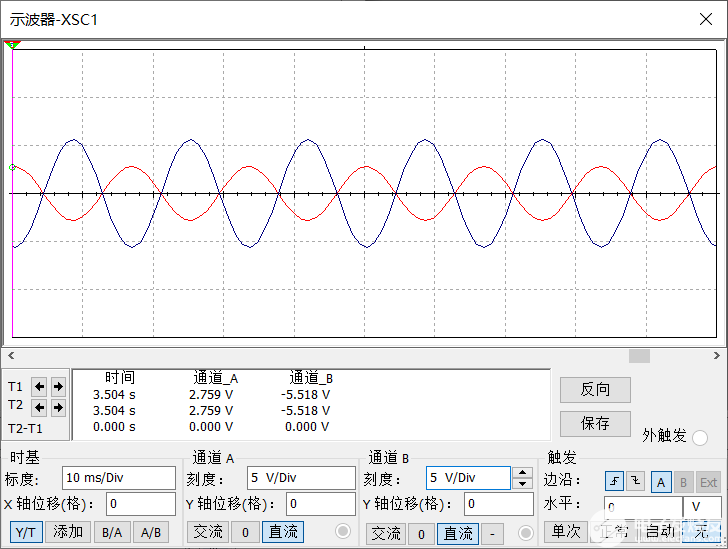

输入、输出波形如下(红色为输入，蓝色为输出)：

由于反馈电阻R2的存在，可以防止电压放大倍数过大而超出线性区。当放大器工作在线性区时，满足虚断 i+=i-=0,满足虚短u-=u+=0。

在反相端有，i1=(ui-u-)/R1,i2=(u_-uo)/R2,由于i1约等于i2,则uo=-(R2/R1)/ui。

负号仅表示方向，R2与R1的比值改变时，输出波形也会改变。

2、同相比例放大器电路

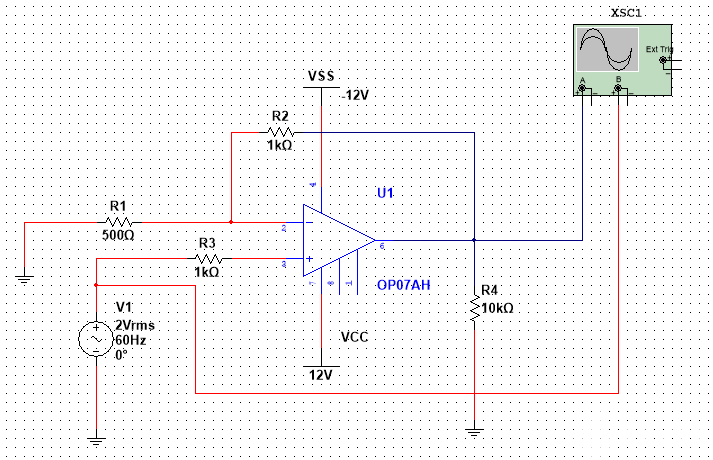

同相比例放大器电路如下：

输入、输出波形如下(红色为输入，蓝色为输出)：

由于反馈电阻R2的存在，放大器工作在线性区。满足虚断i+=i-=0,虚短u_=u+=ui。

在反相端有，i1=-u_/R1,i2=(u_-uo)/R2,由于i1约等于i2,则uo=(1+R2/R1)ui。

输出波形与输入波形方向相同。放大倍数由R2决定。

3、总结

在集成运算放大器中，虚短和虚断是计算放大倍数的关键。利用好虚短和虚断的关系，可以计算出更加复杂的集成运放电路。

对于反馈电阻R2，它既可以让运放工作在线性区，又可以控制放大倍数，所以，R2的取值很重要，过大或过小都会使得实际输出波形与理想输出波形不符。
