实际工程中迟滞比较器的计算方法及仿真

时间:2023-04-02 11:27来源:未知 作者:admin 点击:
在我们的实际应用中,很多 保护电路 的场合需要用到 比较器 ;比较器其实是运放的一种,从电路上看,我们是在运放的输出级加反馈给到基准电压,这种做的好处是防止输入电压不抖

在我们的实际应用中,很多保护电路的场合需要用到比较器;比较器其实是运放的一种,从电路上看,我们是在运放的输出级加反馈给到基准电压,这种做的好处是防止输入电压不抖动给输出带来的影响。

下面我们以LM393比较器为例,结合PSPICE仿真,来分析下迟滞比较器的电路的计算

实际工程中迟滞比较器的计算方法及仿真

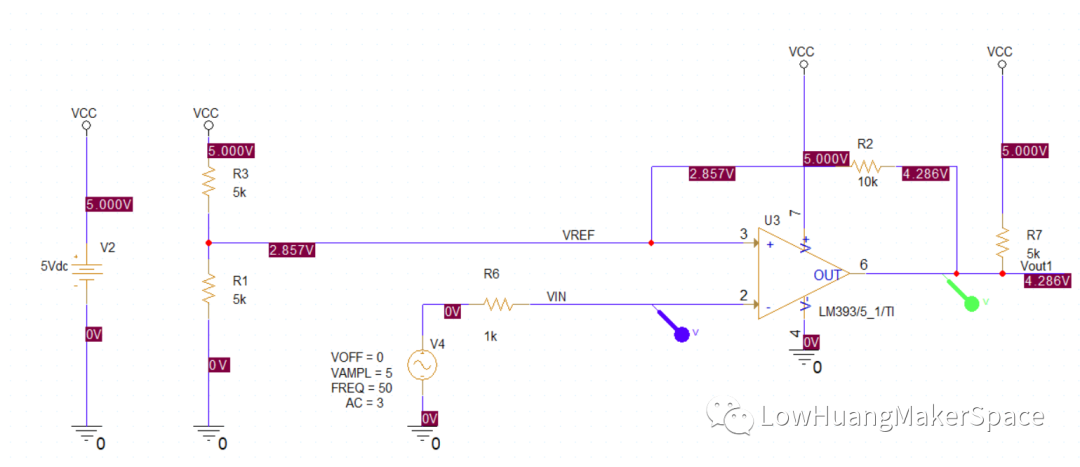

V4交流信号源,VCC为直流电压源,从PSPICE库中找到LM393的比较器,因为LM393是开漏输出,故我们在输出要加上拉电阻。

首先我们根据叠加定理分别计算出比较器输出高和输出低时,求出VREF的电压。

一、当VOUT为高时,为两步计算:

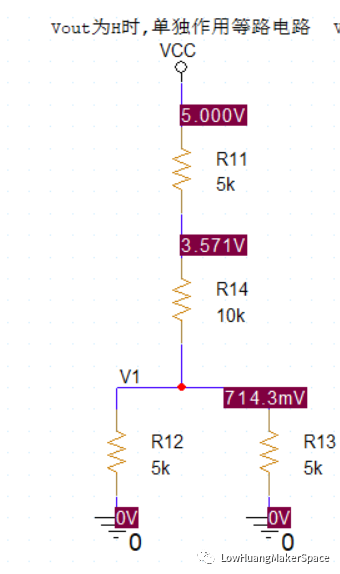

1,求出VOUT的上拉电源VCC单独作用V1的电压,等效电路如下

实际工程中迟滞比较器的计算方法及仿真

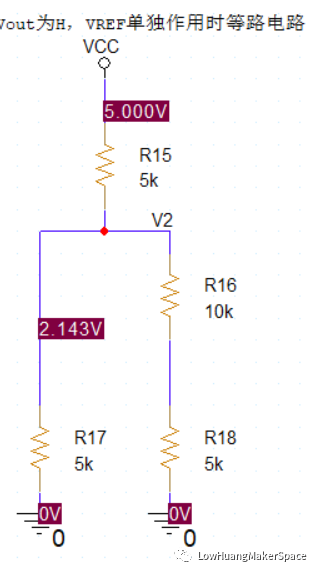

2,计算VREF电源单独作用V2的电压

实际工程中迟滞比较器的计算方法及仿真

VT+=V1+V2=2.143+0.7143=2.8573V此电压为比较器的上门限值

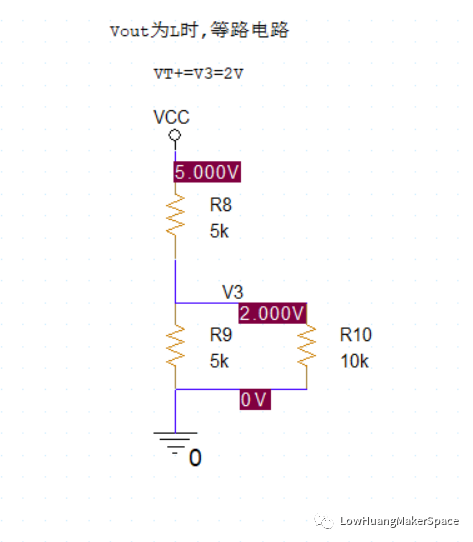

二、计算出VOUT为低时,因为VOUT为0V,此时我们只需要计算VREF单独作用时的电压V3

实际工程中迟滞比较器的计算方法及仿真

VT-=V3=2V 为下门限值

接着我们用PSPICE仿真下我们的思路和等效电路及计算结果是否正确

我们分别在VIN和VOUT放两个探针。

设置交流电压源,频率为50HZ,幅度为5V

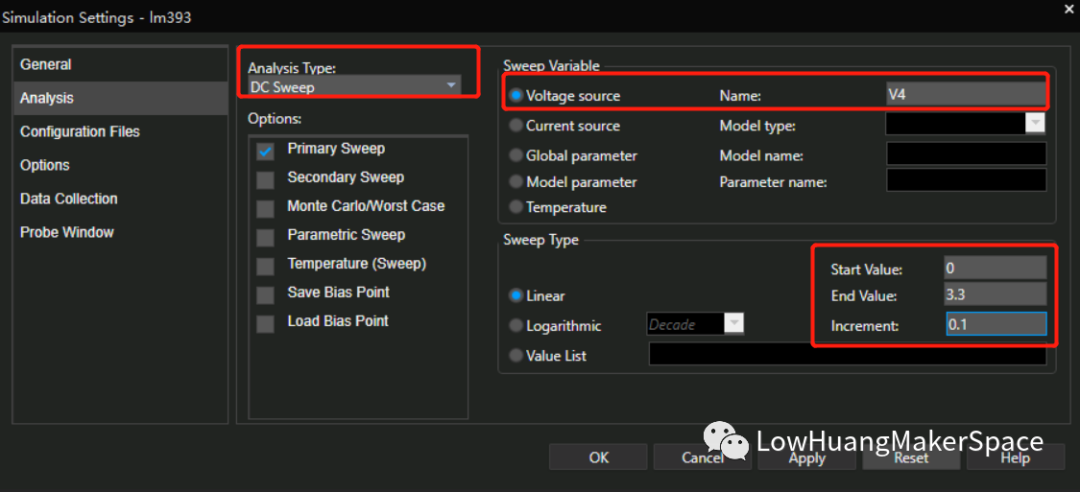

设置直流扫描模式和参数,我们先仿真VT+,设置参数如下

实际工程中迟滞比较器的计算方法及仿真

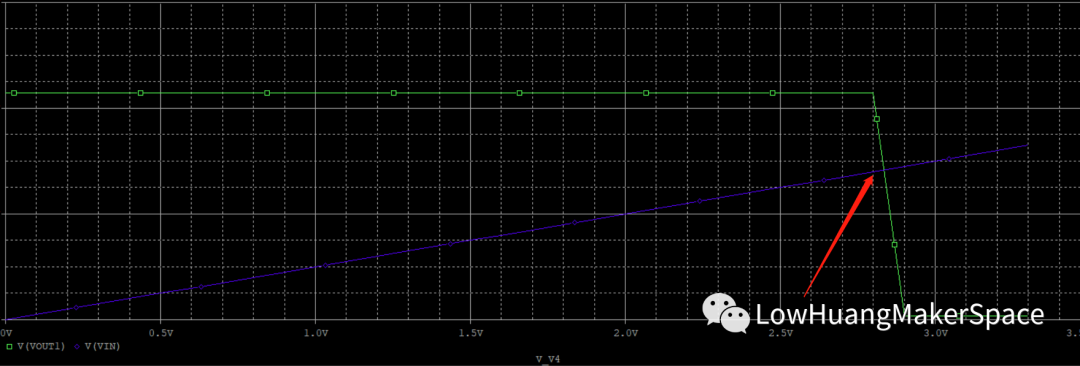

运行仿真,看下波形,可以看到比较器的翻转电压为2.8V左右,符合我们的计算VT+结果

实际工程中迟滞比较器的计算方法及仿真

然后再仿真下VT-

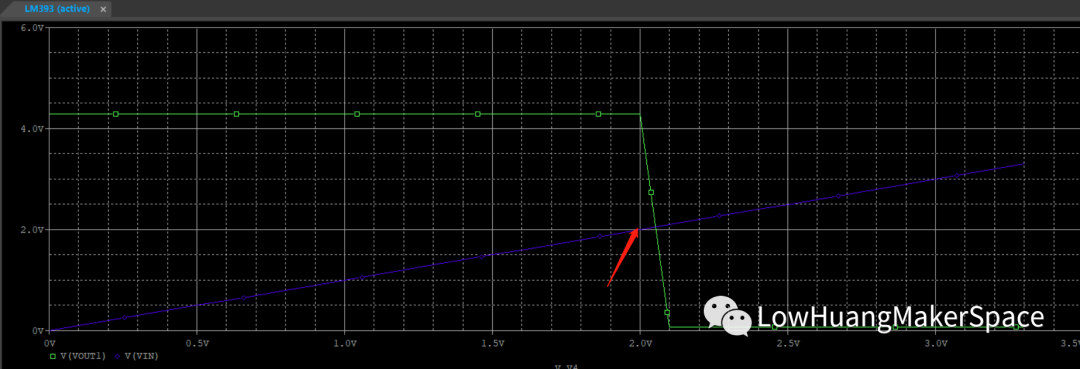

改下仿真参数,运行仿真,得到VT-电压是在2V左右翻转

实际工程中迟滞比较器的计算方法及仿真

完结,如有不对,请指正
